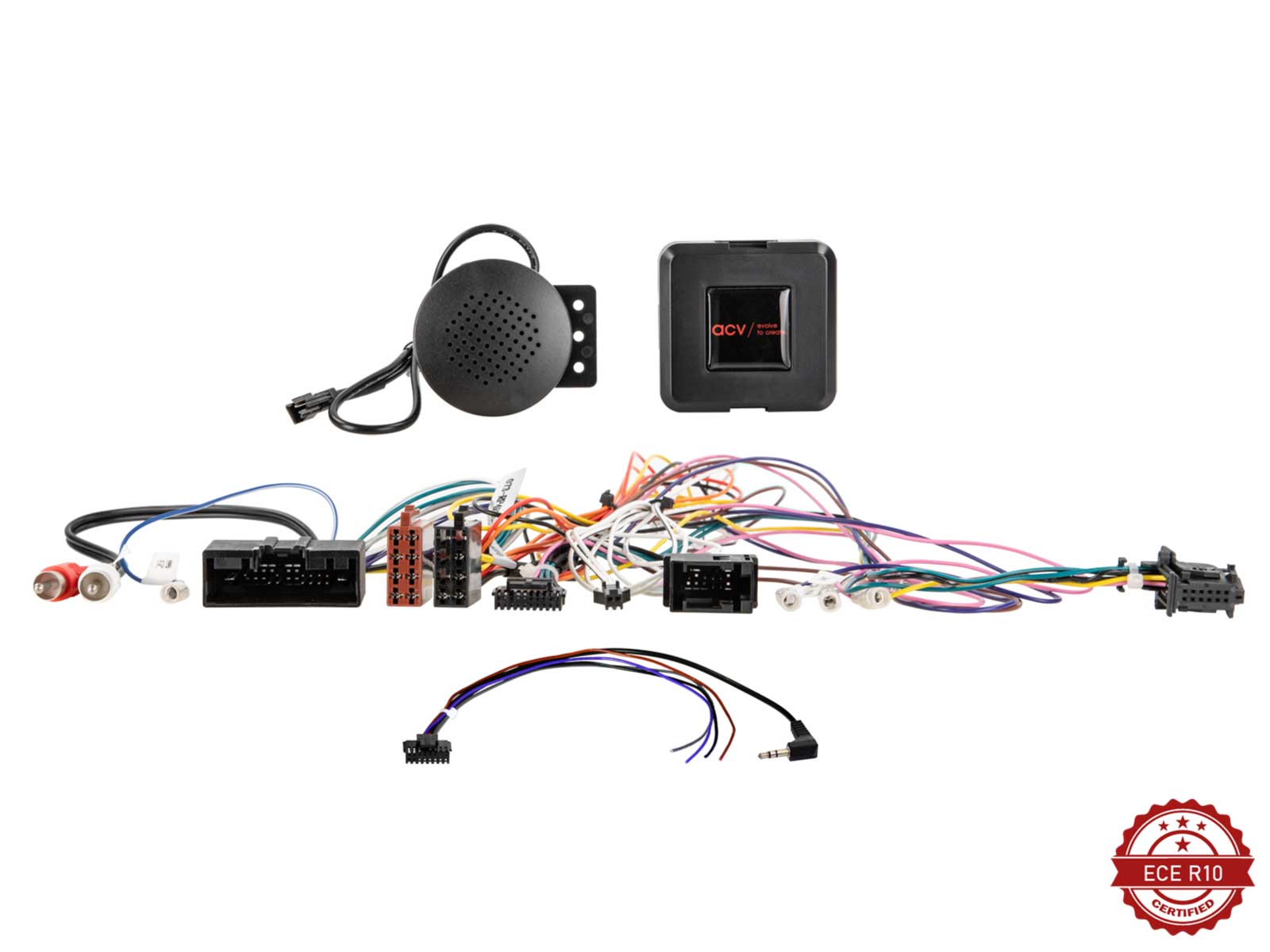

ACV CAN-Bus- / Lenkradadapter für Ford B-Max, C-Max, Fiesta ua. 24Pin / Display Multilead - 42XFO017

• Dieser Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, PDC hinten unterstützt, Warntöne unterstützt, Fahrzeugeinstellungen unterstützt; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V, Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Ford B-MAX (JK8) 10/2012 - 09/2017
• Ford C-MAX (DXA) 11/2010 - 05/2015 (Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford C-MAX (DXA) 06/2015 - 12/2019 (Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Ecosport (JK8) 02/2014 - 10/2017
• Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
• Ford Focus (DYB) 09/2011 - 09/2014
• Ford Focus (DBY) 10/2014 - 08/2018
• Ford Kuga (DM2) 03/2013 - 01/2017 (Fahrzeuge ohne OEM Touchscreen / Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Kuga (DM2) 01/2017 - 12/2019 (Fahrzeuge ohne OEM Touchscreen / Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Ranger (2AB) 12/2011 - 12/2015
• Ford Transit Connect (PJ2) 12/2013 - 05/2018 (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung / Fahrzeuge mit kleinem Display)
• Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016 (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung / Fahrzeuge mit Euro5 Abgasnorm; Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018)
• Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018 (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung /Fahrzeuge mit kleinem Display)
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016 (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung /Fahrzeuge mit Euro5 Abgasnorm; Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018)
• Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016 (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung /Fahrzeuge mit Euro5 Abgasnorm; Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018)
• Ford Taurus 2008 - 2012
• Hinweise:
  - CAN Bus
  - Anschluss: 24 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: AMP Displaystecker > OEM Display
  - Anschluss: OEM Displaystecker > Interface
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
  - Fahrzeuge mit OEM Display (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung)
  - Fahrzeuge mit CD-Spieler unter dem Monitor
  - Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
  - Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
  - SYNC Funktionen und BT vor Montage deaktivieren
  - SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
  - Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
  - Nachrüstgerät ausschalten
  - Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
  - Einstellungen nur wie in der BDA beschrieben vornehmen
  - Im Falle von Fehlfunktionen im Einstellmodus: Nach CAN Bus Ruhe erneut einstellen
  - Displayanbindung muss gegebenenfalls verlängert werden
  - Fahrzeugeinstellungen unterstützt
  - Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts > Datumeinstellung nicht unterstützt
  - Fahrzeuge Ford Transit (V363) (FCA/FAD) OEM Displayeinbau von Radioeinbaublende nicht unterstützt: OEM Display muß angeschlossen bleiben
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
