Alpine KIT-HALO-TRA7S - Installations-Set für schwenkbaren iLX-F903 / F905 / F115 im Ford Transit

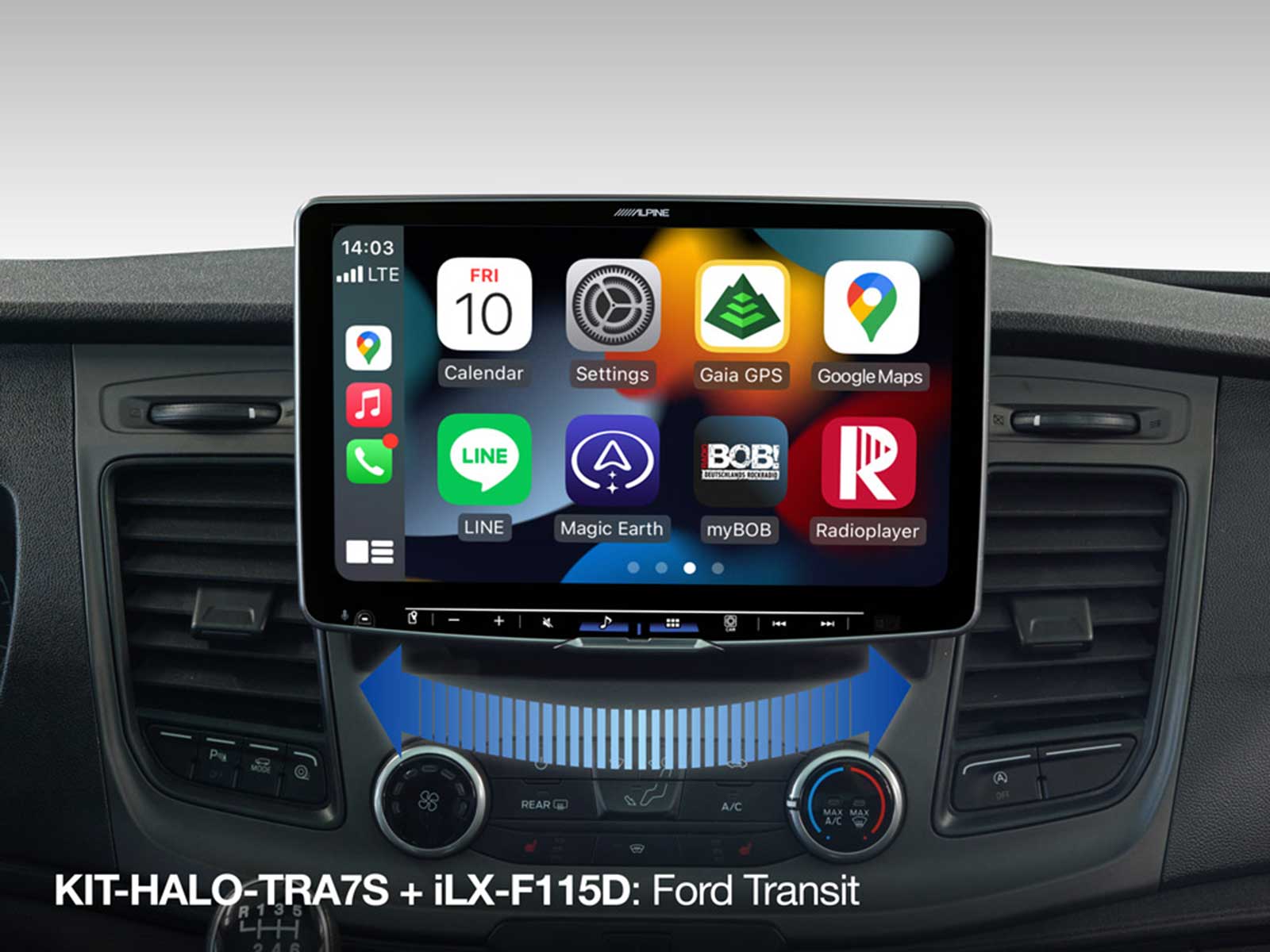

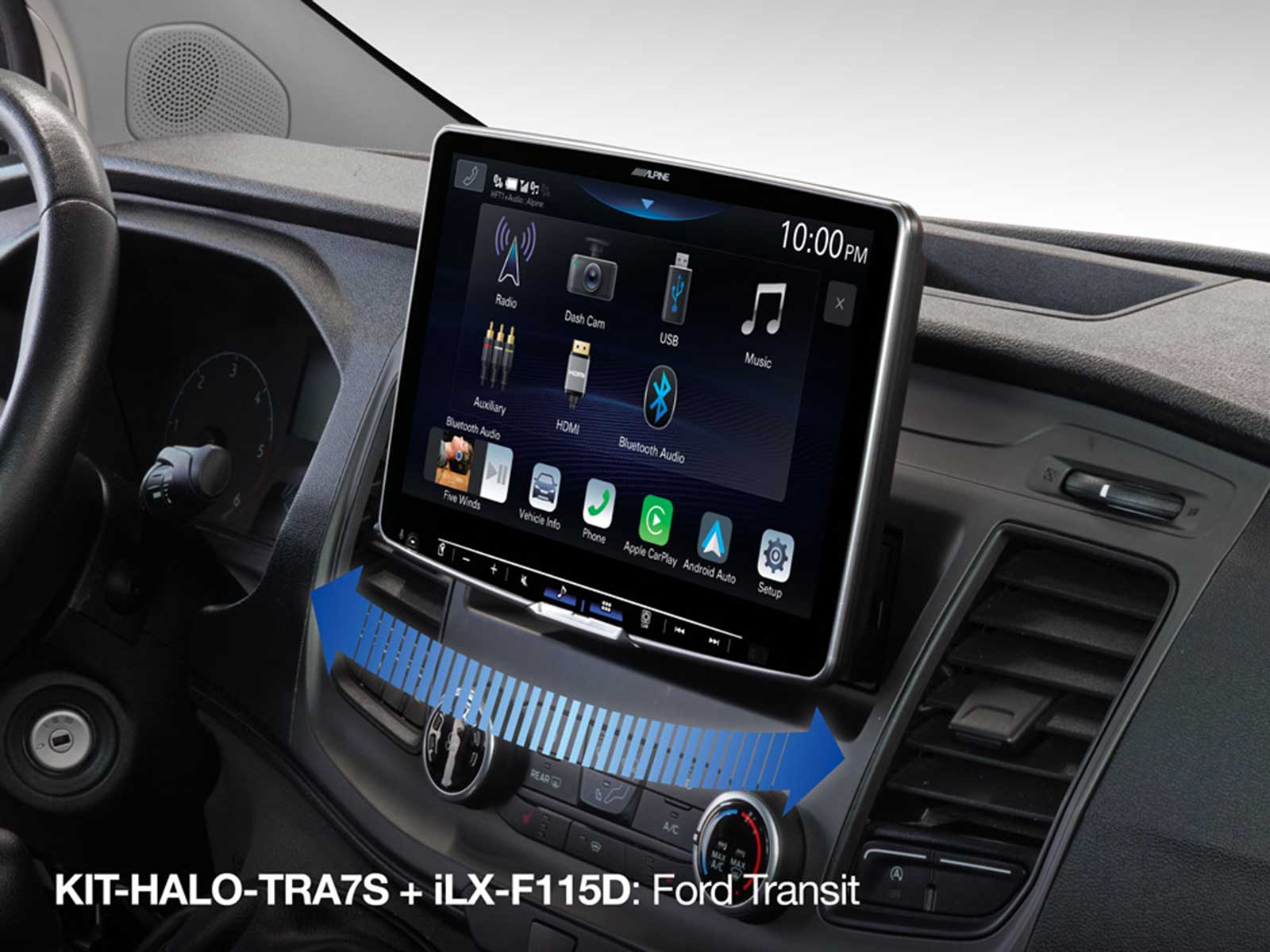

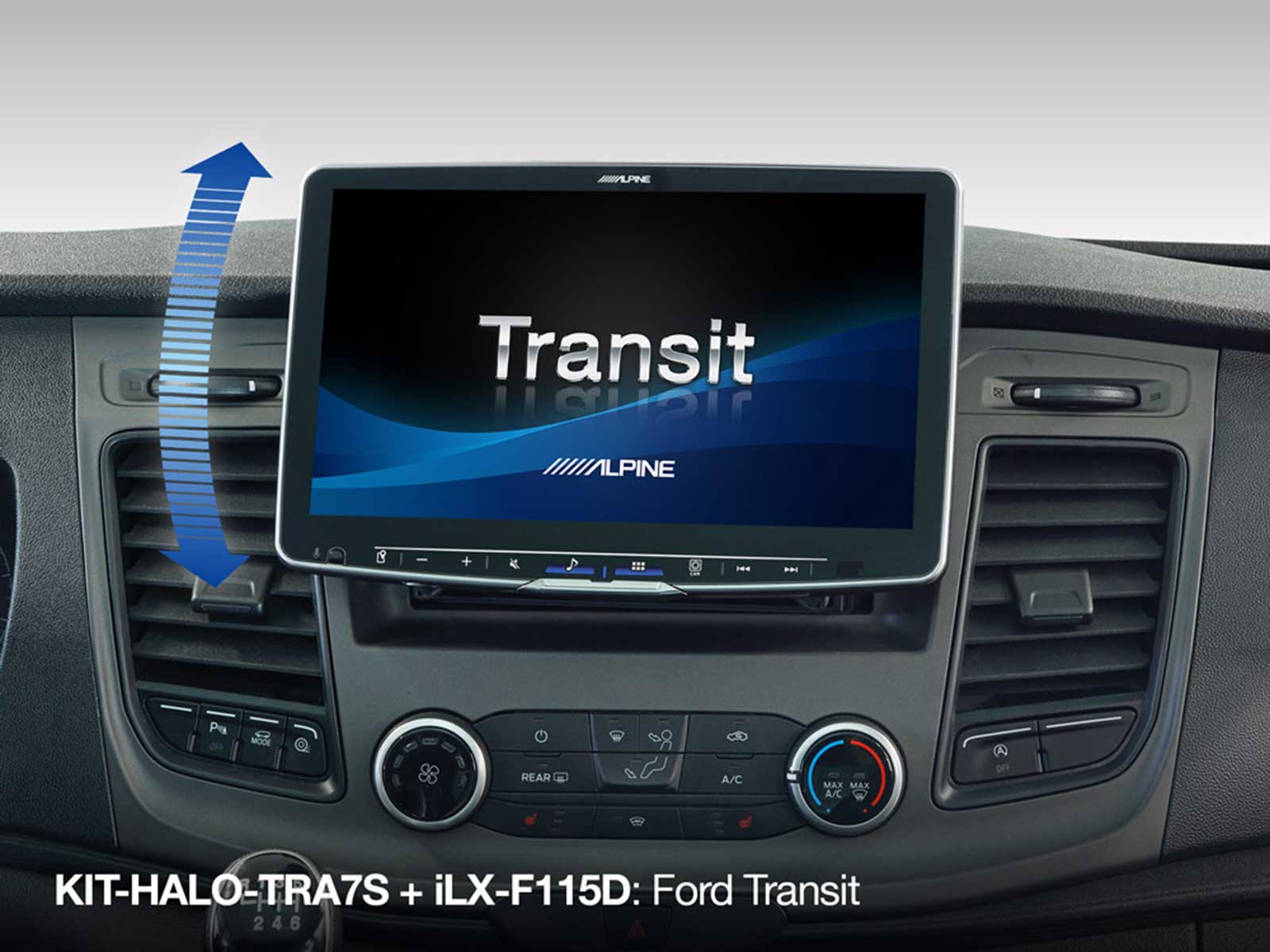

Mit dem Einbausatz KIT-HALO-TRA7S können Sie ein 1-DIN Alpine Halo-System mit 9- oder 11-Zoll-Bildschirm (INE-F904D, INE-F904DC, iLX-F115D, iLX-F905D) perfekt in einen Ford Transit Custom (Modelljahr 2018 ->) integrieren. Das Kit ermöglicht außerdem eine horizontale Monitorschwenkung von ±10° für Ihr Alpine Gerät.
Das KIT-HALO-TRA7S enthält eine CAN-zu-UART-Schnittstelle mit Unterstützung der Lenkradfernbedienungstasten (aktuelles Datenprotokoll einschließlich SIRI- und OK-Google-Unterstützung). Außerdem enthält es einen Plug-and-Play-Kabelbaum zum einfachen Anschluss Ihres Alpine-Geräts an das Ford-Fahrzeug, einen Kamerakabeladapter (Alpine direkt-RCA), einen Antennenadapter und einen USB-Adapter. Der Kabelbaum ermöglicht einen einfachen Zugang zu Zündung, Geschwindigkeitssignal und Rückfahrsignal vom CAN-Bus.
Sie können sogar die Fahrzeugeinstellungsfunktion in der Alpine Haupteinheit beibehalten und beinhaltet die praktische "Pre-Flight-Check"-Funktion für Reisemobilnutzer.

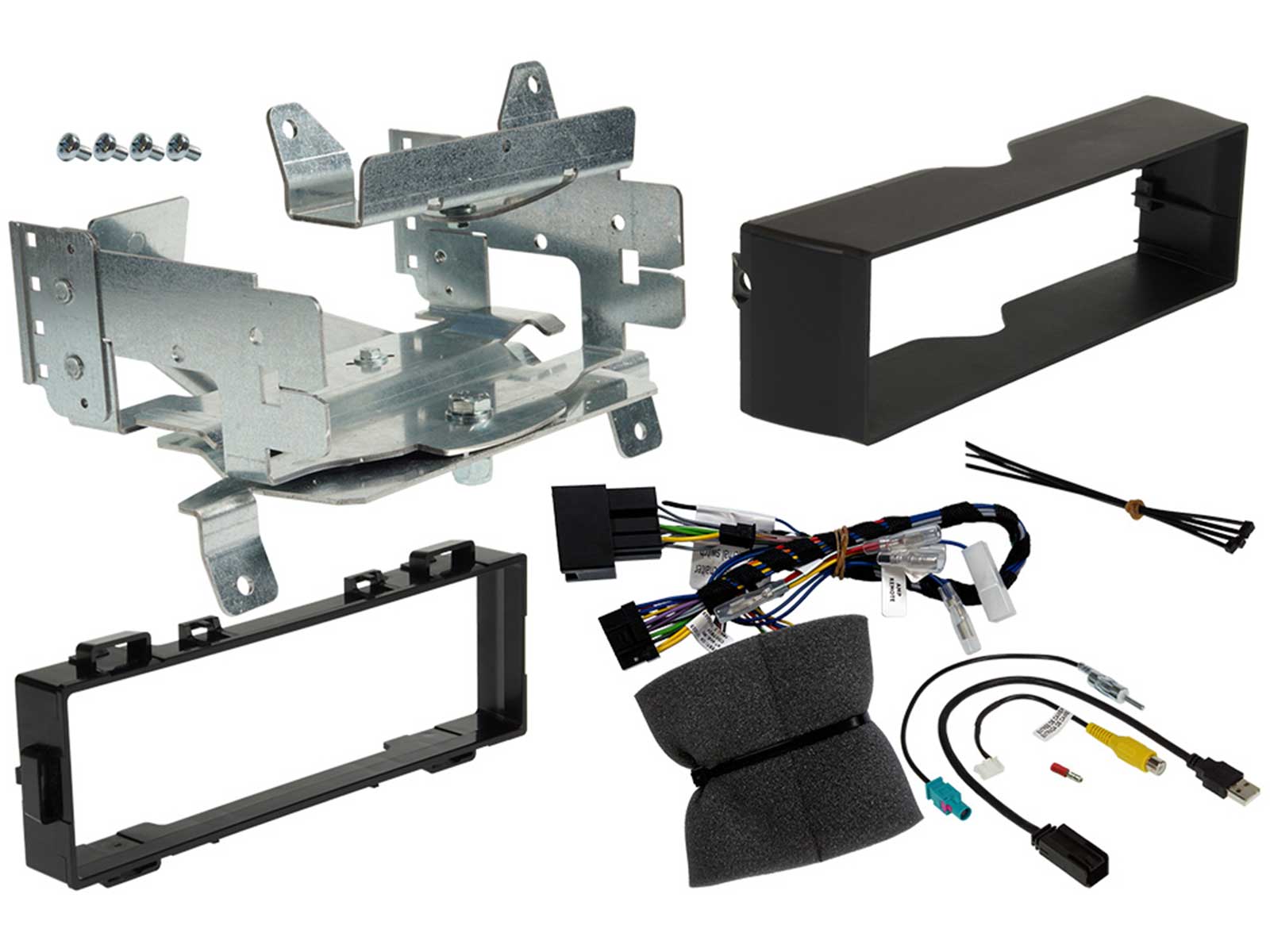

Ausstattung

• Installations-Set für schwenkbaren iLX-F903/F905/F115/INE-F904D/DC im Ford Transit (ab MJ 2018) mit Original 1-DIN Radio oder Radiovorbereitung, CAN-Bus-Lenkradinterface, Antennen-, USB- & Kameradirektadapter
• Plug-and-Play-Kabelbaum zum Anschluss eines Alpine Halo 9/11 an das elektrische System eines Ford Transit Custom
• CAN - UART Interface
• Inklusive Lenkrad-Fernbedienungsinterface zur Bedienung Ihres Alpine Halo Systems über die Lenkradtasten (einschließlich Telefonbedienung, SIRI- und OK Google-Unterstützung).
• Passgenaue Einbauhalterung aus Metall und Abdeckung
• Kunststoffblende
• Inklusive Kamerakabeladapter (Alpine Direct auf RCA)
• Inklusive Antennenadapter und USB-Adapter

Kompatibel mit:

• Ford Transit Costum ab 2018
• Wichtiger Hinweis:
  - Das KIT-HALO-TRA7S ist nur mit Fahrzeugen mit original Ford 1-DIN-Radio (Modell T15114A) oder Radiovorbereitung kompatibel. Für Fahrzeuge mit dem originalen Ford-Navigationssystem wird die originale Ford 1-DIN-Verkleidung benötigt. Bitte fragen Sie Ihren Händler.
  - Fahrzeuge mit Originalradio und E-Call-System: Das E-Call-System bleibt funktionsfähig, aber in einigen Fällen kann eine Fehlermeldung angezeigt werden (bei Fahrzeugen mit Radiovorbereitung tritt dieses Problem nicht auf).

optionales Zubehör

• KAE-F2S DAB+ Antennenadapter für Volkswagen Golf VII / Golf VI / Skoda Octavia 3
• KAE-F2GT21 Antennenadapter Fakra (m) auf GT21 (f) für Fahrzeuge mit original GNSS-Antenne und FAKRA Stecker
• KAE-F2GT5 GPS-Antennenadapter für Volkswagen Golf VII und weitere
• KAE-GT521 GNSS-Antennenadapter GT5 (f) auf GT21 (m)
