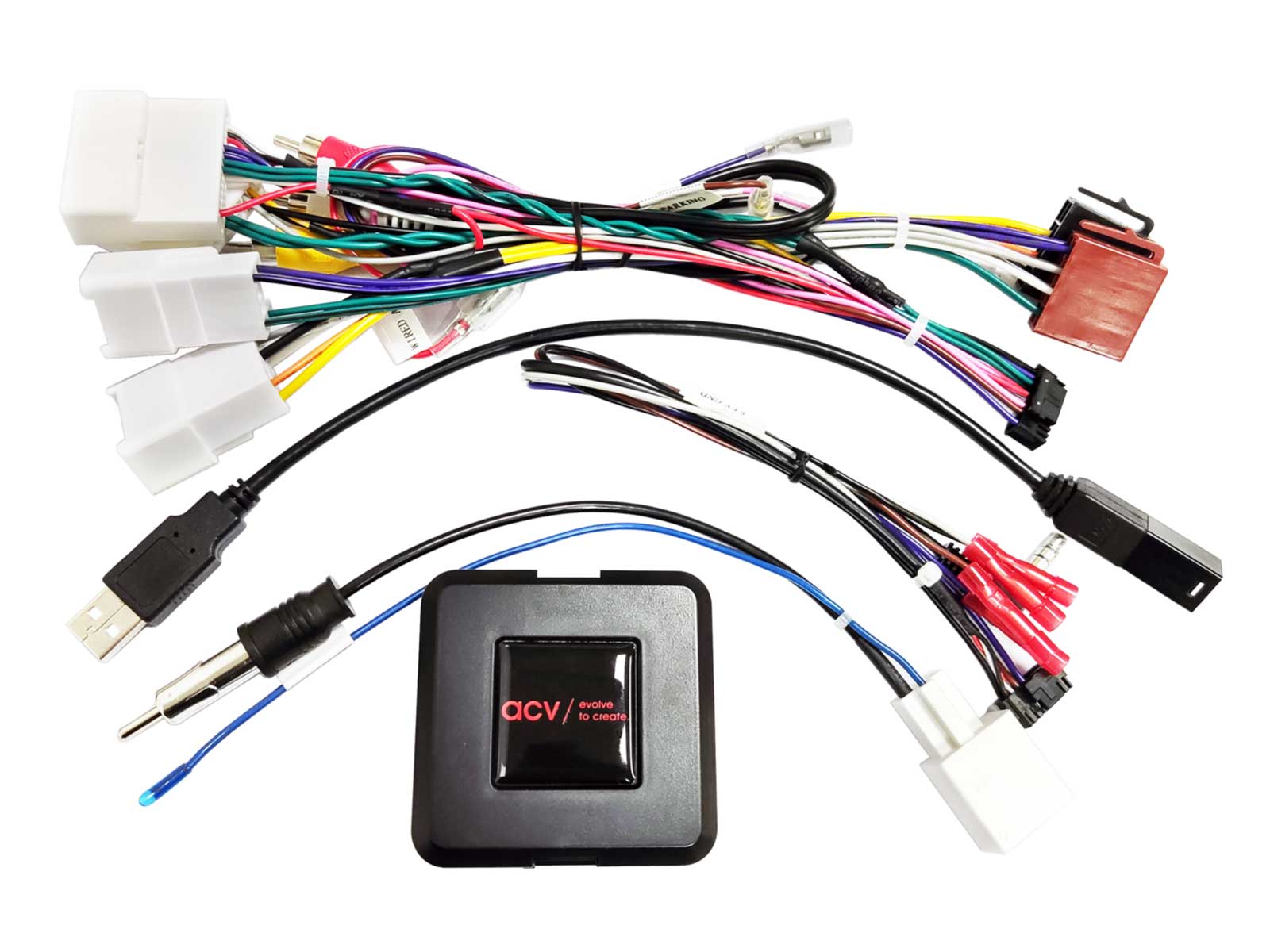

ACV Lenkradfernbedienungsadapter für Toyota Fahrzeuge 10Pin/ 6Pin/ 28Pin/24Pin Multilead - 42XTY019

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem, OEM 360° Kamerasystem; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal; Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min.,2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Toyota Highlander (XU50) 2018 - 12/2019
• Toyota Landcruiser (J15) 10/2013 - 12/2017
• Toyota Landcruiser (J15) 01/2018 - 07/2019
• Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018
• Hinweis:
  - analog Lenkradfernbedienung
  - CAN Bus
  - Anschluss: 10 Pin / 6 Pin / 28 Pin / 24 Pin Toyota Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM ANtenne > DIN(m)
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Anschluss: OEM 360° Kamerasystem > Cinch(m) gelb
  - blau: +12V Antennenremote
  - Fahrzeuge mit OEM Soundsystem
  - Faderfunktion nicht unterstützt
  - Fahrzeugsprache nur mit installiertem OEM Gerät anpassbar
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
