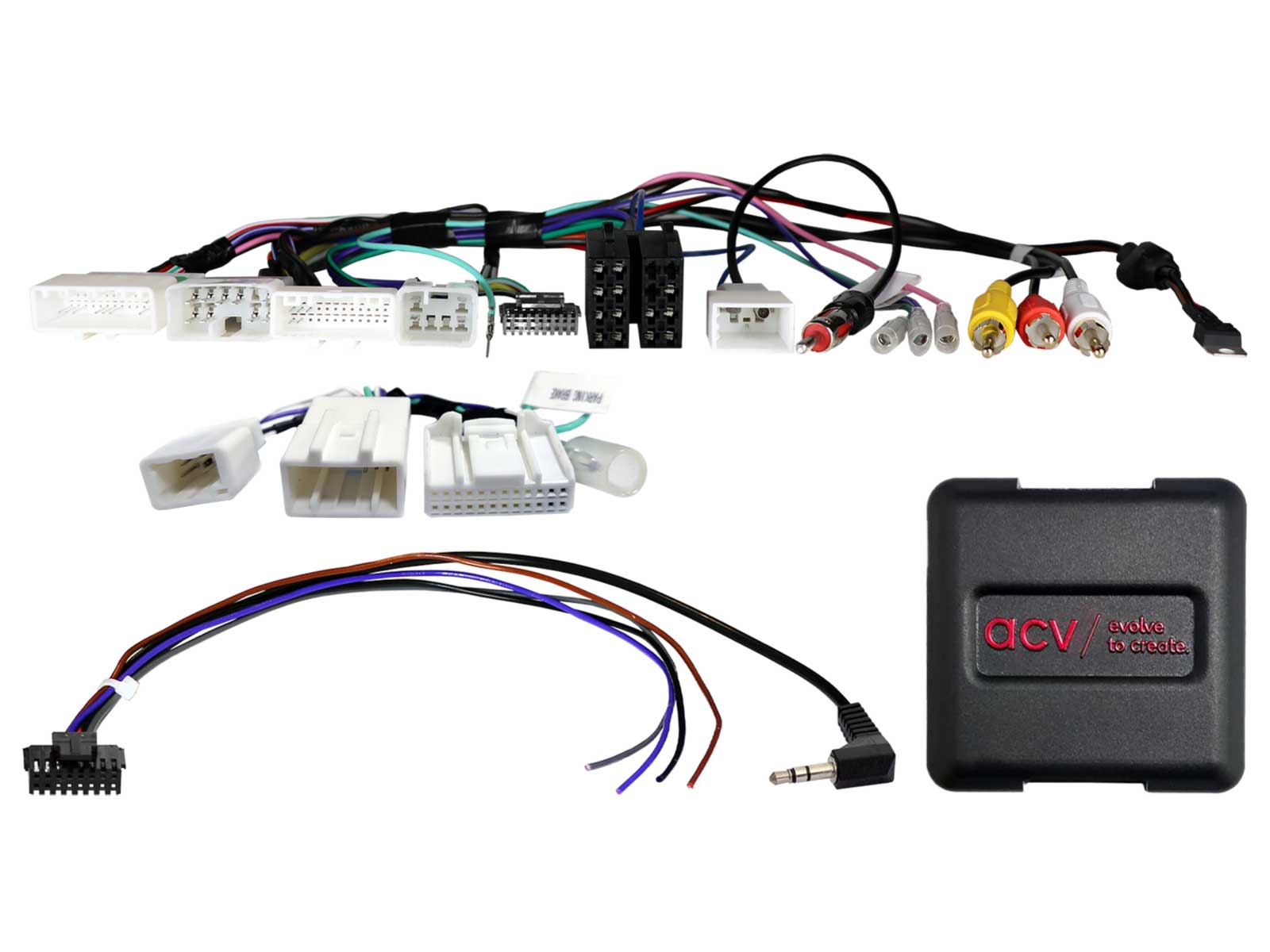

ACV Lenkradfernbedienungsadapter für Toyota Avensis / Corolla / Verso / Hilux Multilead - 42XTY015

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

Kompatibel mit:

• Toyota Auris (E15) 03/2010 - 01/2013
• Toyota Avensis (T27) 01/2012 - 06/2015
• Toyota Corolla (E170) 04/2014 - 12/2016
• Toyota Corolla (E170) 12/2014 - 12/2018
• Toyota Fortuner 2011 - 2015
• Toyota Hilux (N25) 12/2011 - 08/2016
• Toyota Hilux (AN1P) 11/2016 - 09/2020
• Toyota Innova 2011 - 2015
• Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
• Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
• Toyota RAV4 (XA3) 04/2009 - 05/2010
• Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
• Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018 (Fahrzeuge mit 360° OEM Kamerasystem LFB Toyota diverse Fahrzeuge 10Pin / 6Pin / 28Pin / 24Pin - Artikel: 42sty019)
• Toyota Verso (AR2) 04/2009 - 01/2013
• Toyota Verso (AR2) 04/2013 - 06/2018
• Toyota Verso-S (XP12) 03/2011 - 07/2014
• Toyota Verso-S (XP12) 07/2014 - 12/2015
• Toyota Yaris (XP13) 11/2011 - 08/2014
• Toyota Yaris (XP13) 09/2014 - 03/2017
• Toyota Yaris (XP13) 04/2017 - 08/2020
• Hinweis:
  - analog
  - Anschluss: 10 Pin / 6 Pin / 28 Pin Toyota Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Antenne > DIN(m)
  - Anschluss: OEM Rückfahrkamera 24 Pin > Cinch(m) gelb Kameraeingang
  - Anschluss: OEM Kameraadapter 16 Pin > 24 Pin
  - Anschluss: OEM USB > USB-A
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Fahrzeuge mit Matsushita / Fujitsu Ten OEM Gerät
  - Fahrzeuge mit/ohne Rückfahrkamera
  - Fahrzeuge ohne 360° Kamerasystem
  - Fahrzeuge mit abweichenden Steckerbelegungen:
  - Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss durch messen prüfen
  - +12V Rückfahrsignal alternativ: rot 0,5mm 4-Ader Kabelbaum > Kofferraum Heckverkleidung durch messen prüfen
  - Kamera +6V Spannungsversorgung > vor Installation auf richtige Belegung mit OEM Gerät prüfen
  - Video (+/-) > vor Installation auf richtige Belegung mit OEM Gerät prüfen
  - USB > vor Installation auf richtige Belegung mit OEM Gerät prüfen
  - AUX > vor Installation auf richtige Belegung mit OEM Gerät prüfen
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
