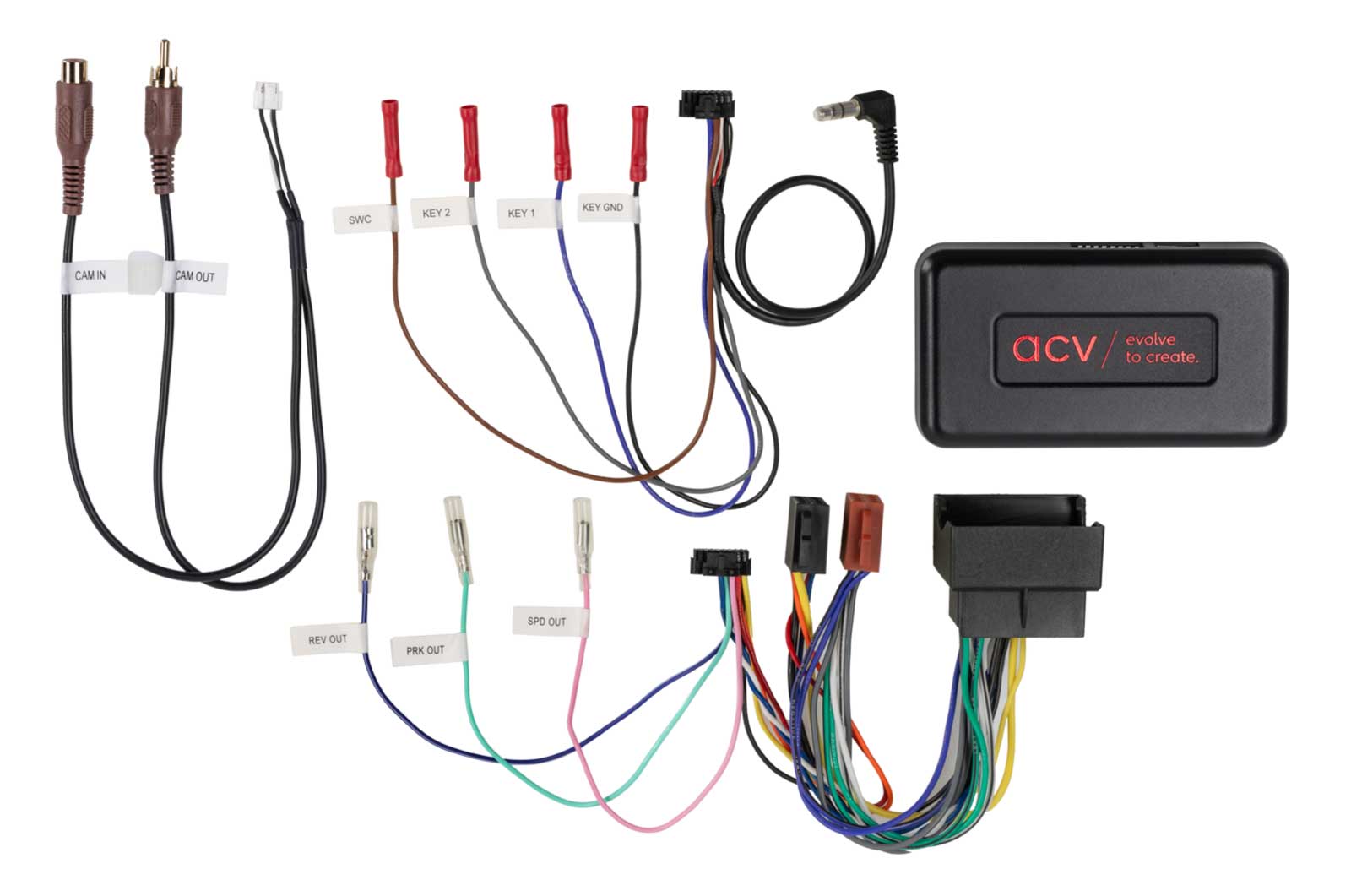

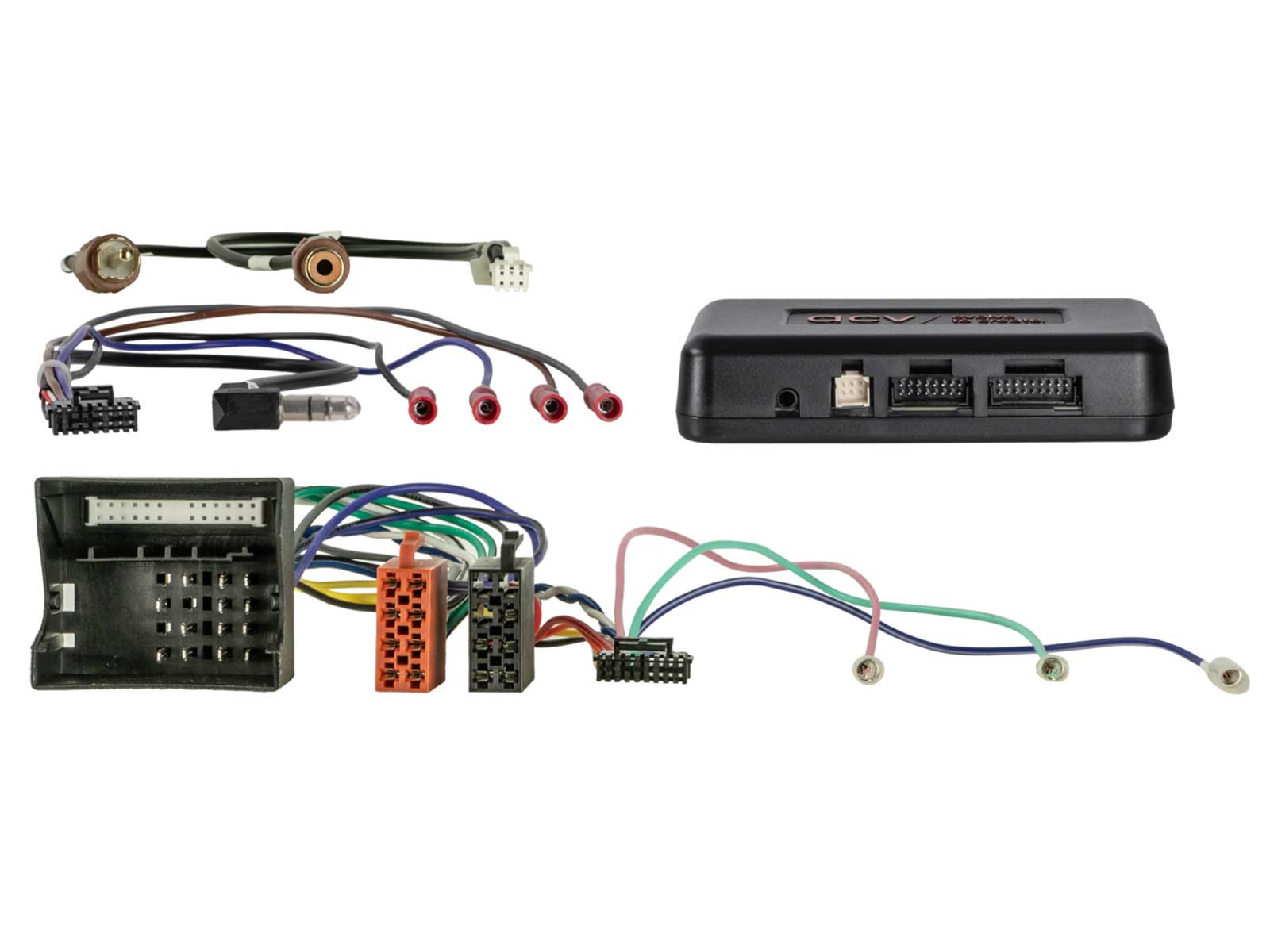

ACV CAN-Bus- / Display- / Lenkradadapter für Skoda / VW Fahrzeuge 40Pin Quad., Multilead - 43XVW01

• Dieser CAN-Bus Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten

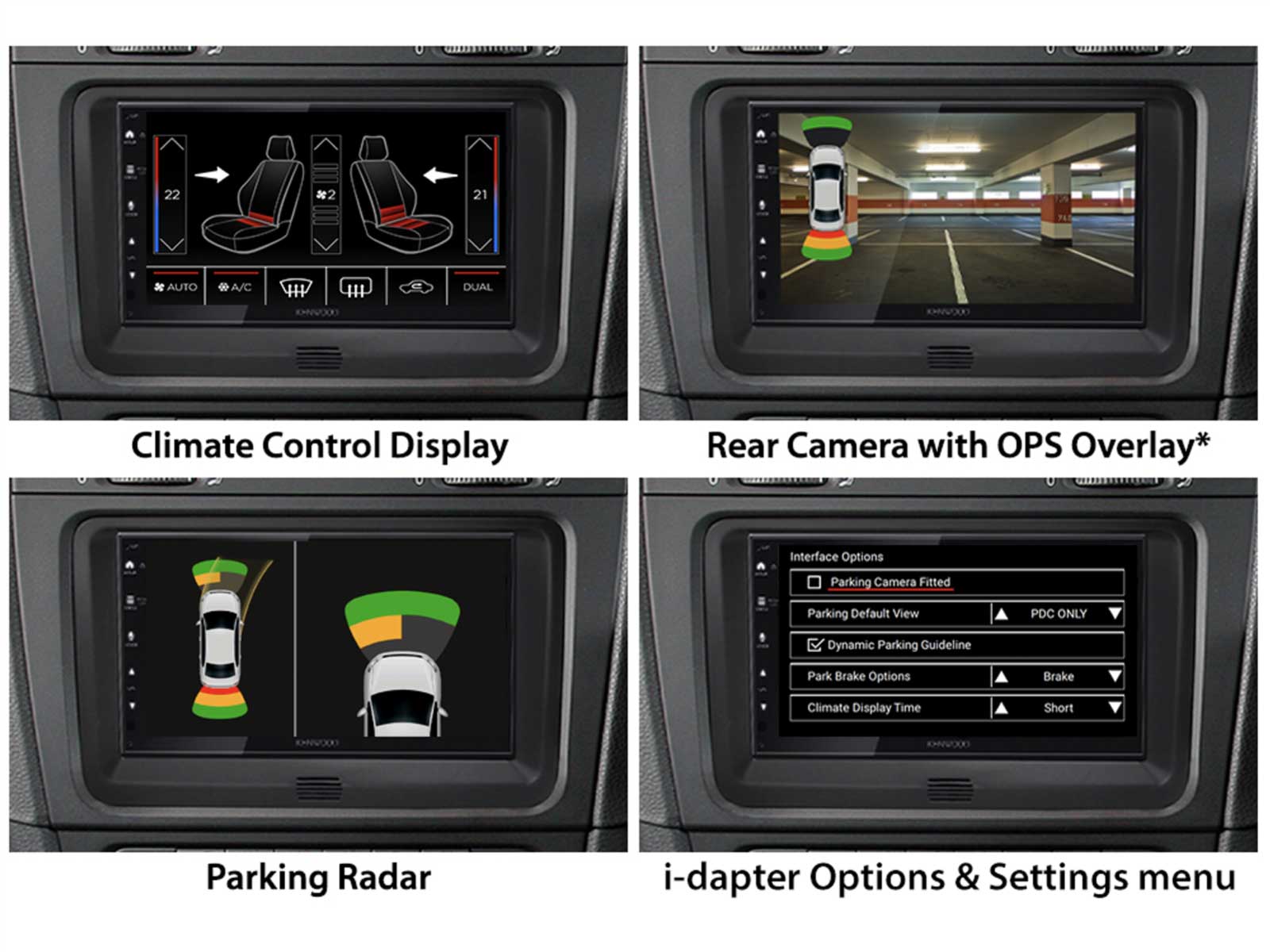

• ermöglicht zusätzlich die Darstellung von Fahrzeuginformationen der OEM-Navigation wie Klimaanlage, Parksensoren und Sitzheizung auf einem Nachrüstgerät
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Zusätzlich werden folgende Signale zur Verfügung gestellt: Geschwindigkeitssignal / Speed, Rückfahrsignal / Reverse, Geschaltete 12 V Leitung / Amp-Rem
• Videoeingang (für Rückfahrkamera)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Visualisierung Klimatronik unterstützt, Visualisierung optische PDC unterstützt, OEM Soundsystem Einstellungen supported, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais, Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min
• Hinweise:
  - CAN Bus

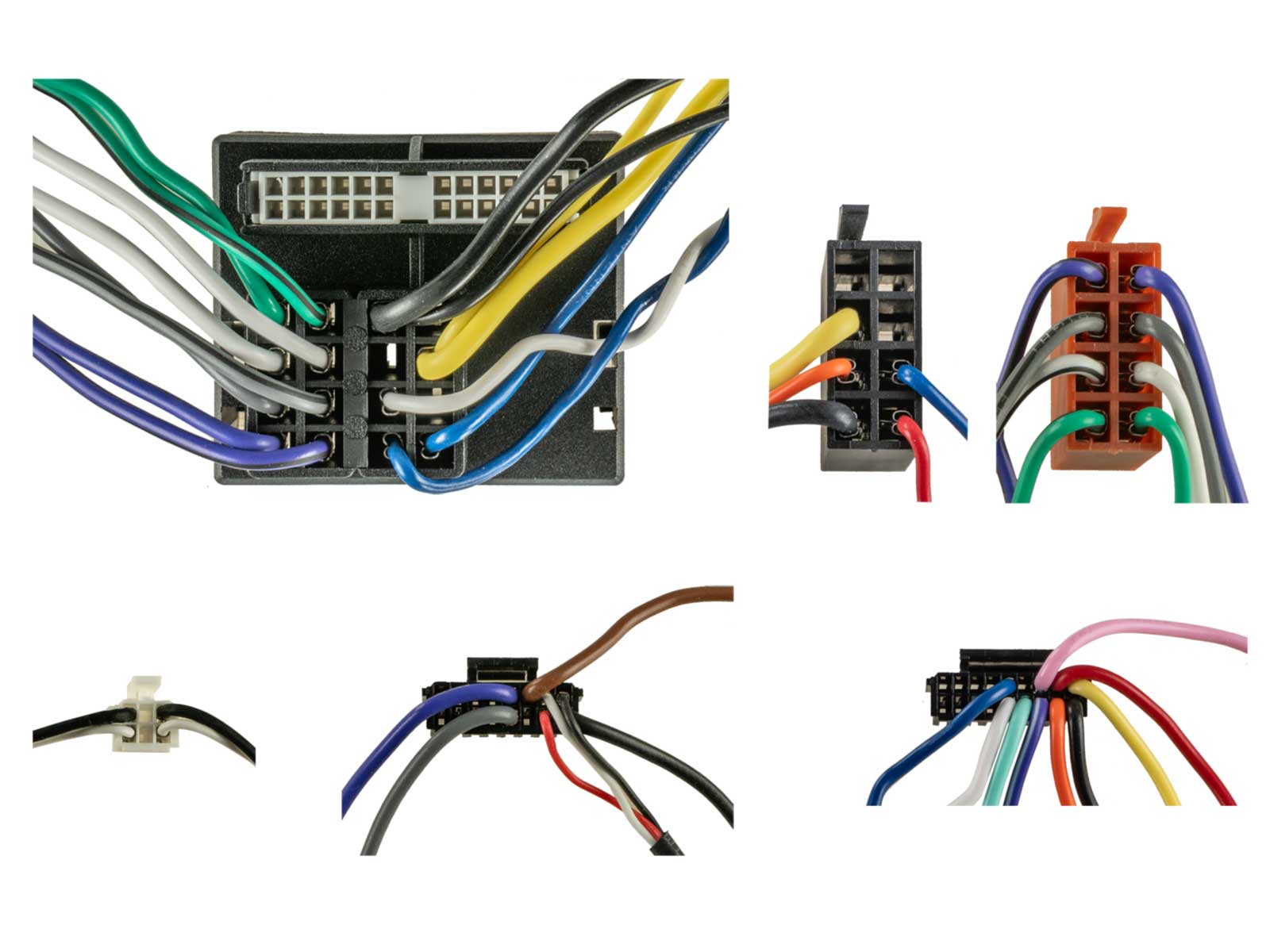

  - Anschluss: 40 Pin Quadlock VW Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
  - Fahrzeuge mit / ohne OEM Soundsystem
  - Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
  - Anschluss i-dapter: lila/weiß: +12V Rückfahrsignal, Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
  - Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
  - Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter: Lenkradfernbedienung Track vor drücken und halten, Alternativ mit Artikel: 43x-remote
  - Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
  - i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
  - Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar: Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
  - Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
  - Verlassen der Anzeige > über Fahrzeug PDC-Taste
  - +12V Rückfahrsignal wird ab 3 km/h abgeschaltet
  - Fahrzeuge Skoda: mit Audience / Stream OEM Gerät, mit Amundson / Columbus OEM Navigation, ohne Technisat OEM Gerät
  - Fahrzeuge VW: Fahrzeuge mit RCD310 / RCD500 / RCD510 OEM Gerät, Fahrzeuge mit RNS315 / RNS510 OEM Navigation, Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
  - Fahrzeuge VW Caravelle / VW Multivan / VW T5 OEM Soundsystem: Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
  - Fahrzeuge mit OEM Rückfahrkamera: Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH > Artikel: 771324-1032, Rückfahrkamera Interface Seat/Skoda/VW OEM LOW > Artikel: 771324-1036

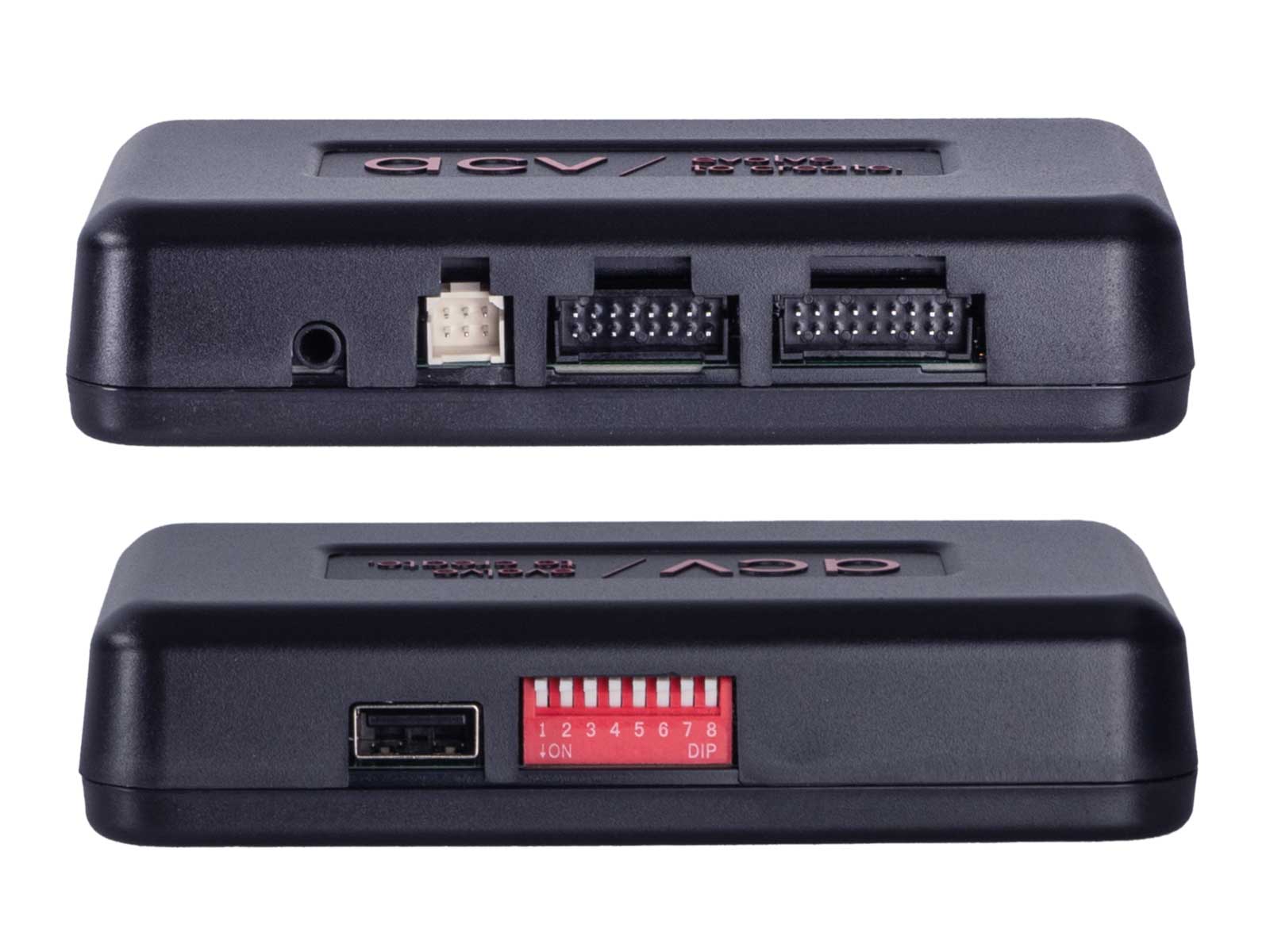

  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

kompatibel mit:

• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Yeti (5L) 08/2009 - 10/2013
• VW Caravelle (7H) 09/2009 - 05/2015
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 10/2010 - 04/2015
• VW Golf VI (1K) 11/2008 - 12/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI (1K) 06/2011 - 07/2016
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Multivan (7H) 09/2009 - 05/2015
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW T5 Transporter (7H) 09/2009 - 05/2015
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran (1T) 08/2010 - 04/2015

optional:

• Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH > Artikel: 771324-1032
• Rückfahrkamera Interface Seat/Skoda/VW OEM LOW > Artikel: 771324-1036

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
