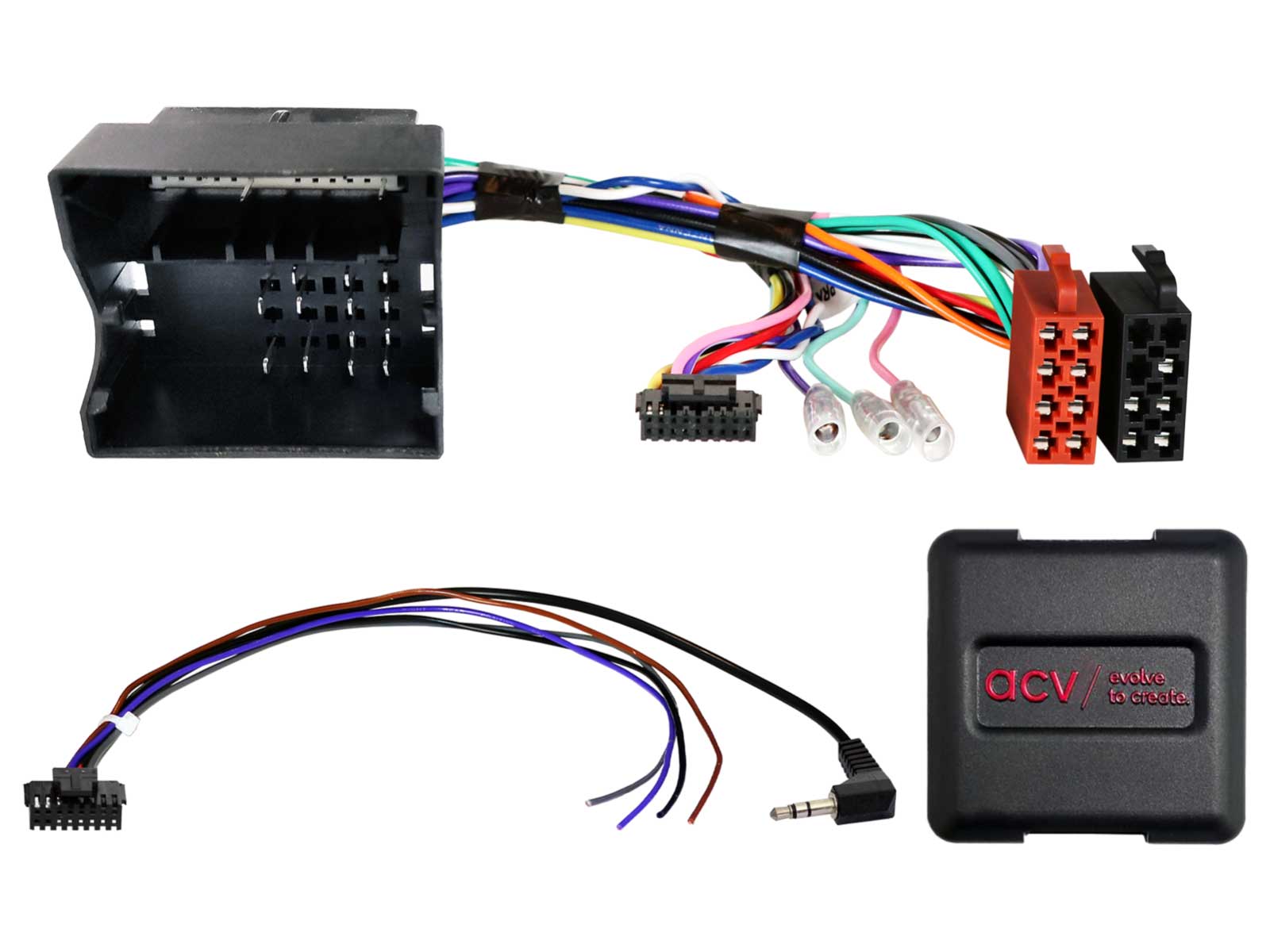

ACV Lenkradfernbedienungsadapter für Mercedes Sprinter (06/2018-2024) Multilead Quadlock - 42XMC015

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Mercedes Sprinter (W907/W910) 06/2018 - 2024
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit Radiovoerbereitung
  - Fahrzeuge mit 1-DIN Browse OEM Gerät
  - rosa: Geschwindigkeitssignal nicht unterstützt
  - Fahrzeuge mit E-Call: Belegung MQS-Leiste Mikrofon-Kabelbrücke vor Montage prüfen, Belegung MQS-Leiste Mikrofon-Kabelbrücke anpassen wenn notendig
  - Funktion E-Call vor Endmontage prüfen
  - Fahrzeuge mit Kameranachrüstung: +12V Rückfahrsignal Interface Funktion vor Montage prüfen
  - alternativ: +12V Rückfahrsignal Fahrerseite Kabelstrang hinter Sicherungskasten Kabelfarbe weiß/blau
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
