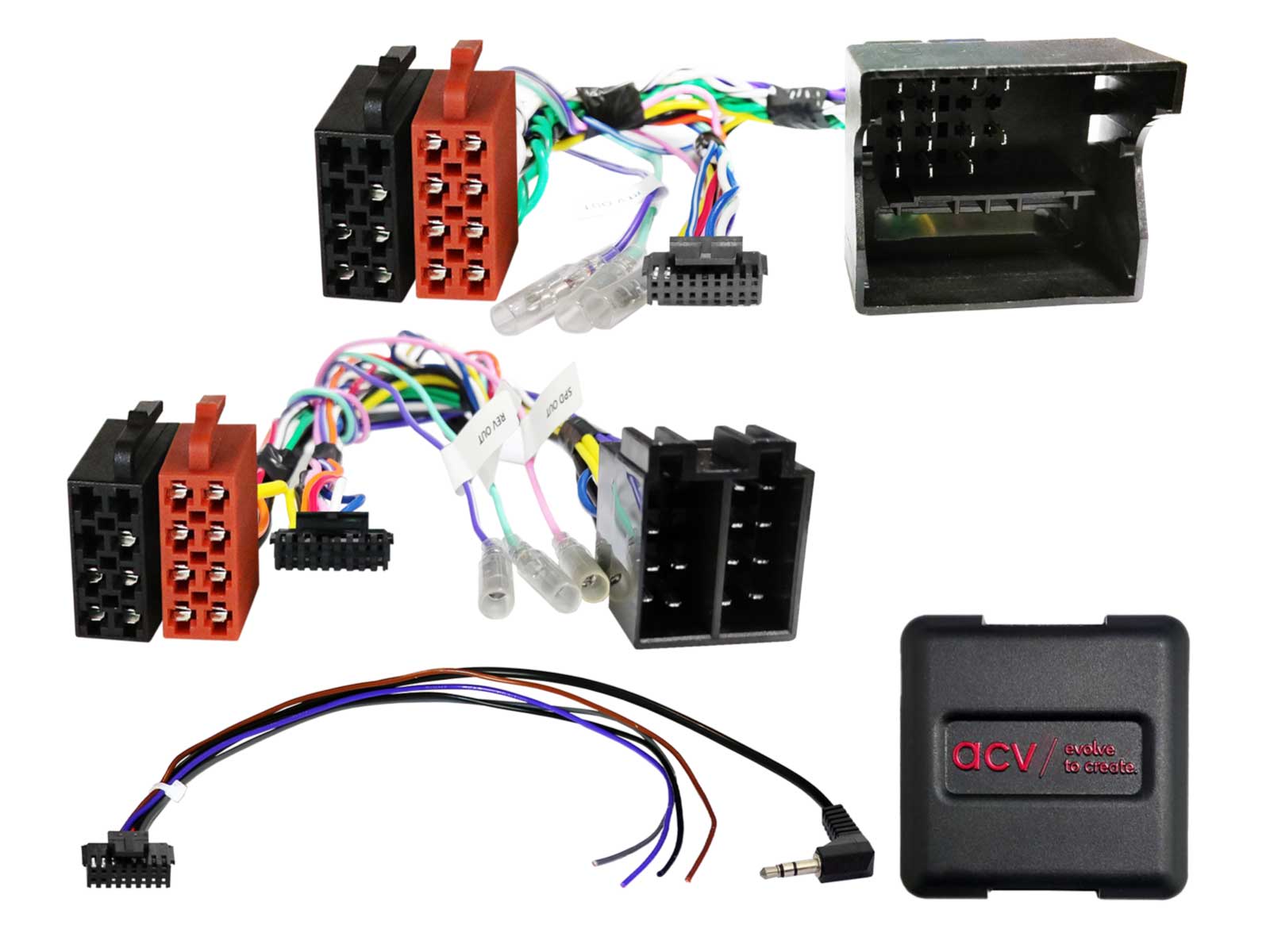

ACV Lenkradfernbedienungsadapter für Mercedes / Smart / VW ISO / 40Pin Quadlock Multilead - 42XMC00C

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal; Belastbarkeit Ausgänge: 100 mA max., Strombedarf größer 100 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011 (Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53)
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
• Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008 (Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52)
• Mercedes M-Klasse (W164) 10/2008 - 07/2011 (Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52)
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Smart For Four (W454) 01/2004 - 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker
  - Anschluss: ISO
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
  - Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
  - Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
  - Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation: Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
  - Fahrzeuge Smart mit 2-DIN OEM CD Gerät
  - Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
  - Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
  - Fahrzeuge VW Crafter mit RCD 3002 2-DIN OEM Gerät
  - Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
  - Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
  - Fahrzeuge ohne ISO Stecker Belegung: Pin 7: +12V Zündungsstrom Klemme 15, Pin 6: +12V Beleuchtung Klemme 58
  - CAN Bus Anschluss: Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
  - CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
  - Rückfahrsignal nicht immer unterstützt:
  - Rückfahrsignal Fahrerseite +12V weiß/blau alternativ
  - Fahrzeuge mit Radiovorbereitung ohne ohne OEM HU: LFB Mercedes/VW Crafter ISO Radiovorbereitung lose > Artikel 42smc017-0
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
  - Kompatibel mit allen Fahrzeugen aus LFB Interface: LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose > Artikel: 42xmc001-0; LFB Mercedes diverse Fahrzeuge / Smart(W454) / VW ISO lose > Artikel: 42xmc002-0

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
