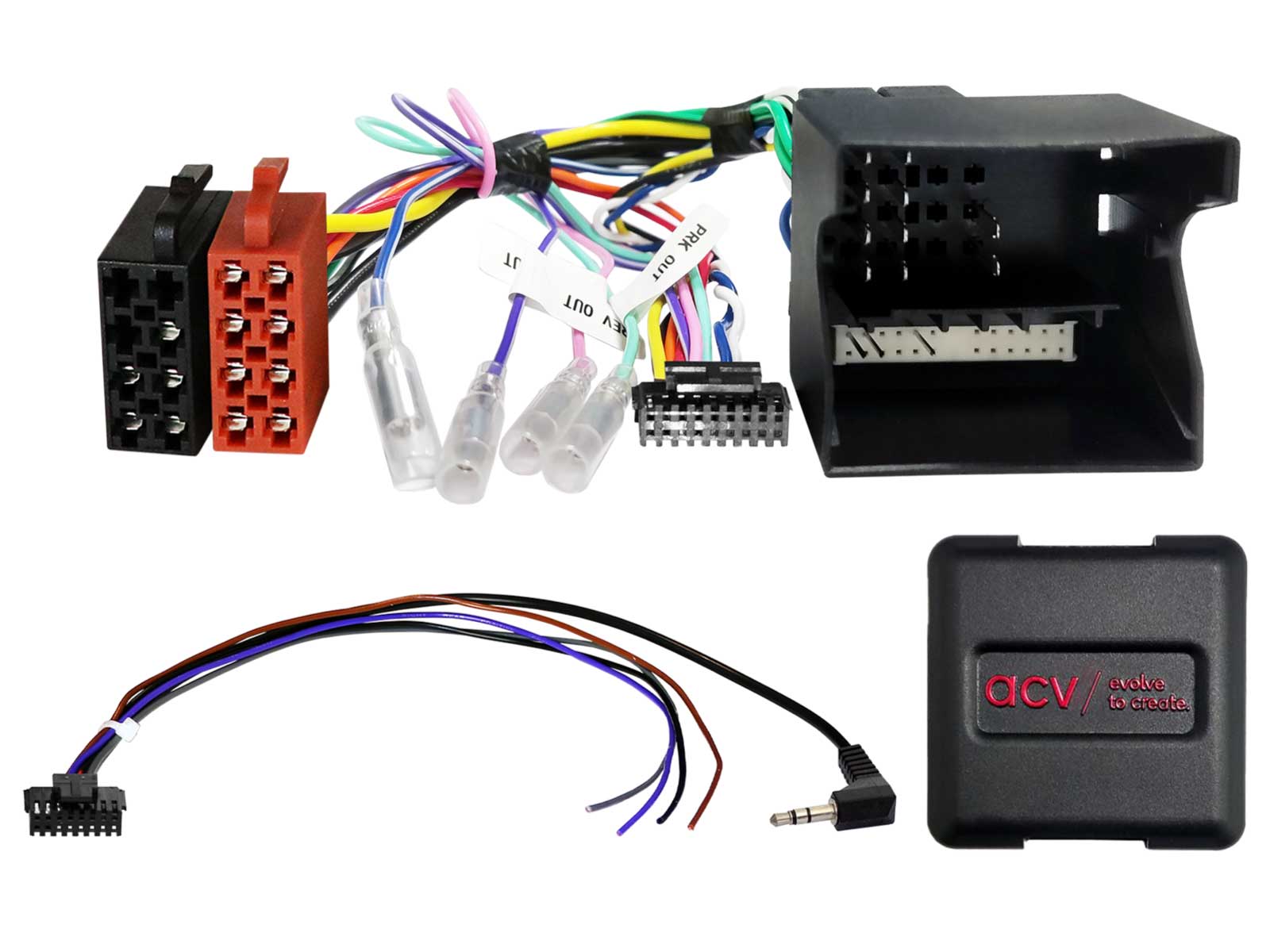

ACV Lenkradfernbedienungsadapter für Mercedes CLS / E / SLK 40Pin Quadlock MB2 Multilead - 42XMC004

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
• Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008 (Funktion elektrisches Ablagefachach nicht unterstützt)
• Mercedes SLK-Klasse (R171) 03/2004 - 03/2008
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock MB2 Mercedes Stecker
  - Anschluss: OEM Lenkradfernbedienung auf 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
  - Fahrzeuge mit CAN Bus in MQS Steckleiste
  - Fahrzeuge ohne 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
  - Fahrzeuge ohne Audiogateway
  - Fahrzeuge ohne Harman Kardon OEM Soundsystem
  - Fahrzeuge mit Audiogateway: Mercedes Verlängerung Audio Gateway ISO 2,5 m lose Artikel: 1195-25-2500-0
  - Mercedes Verlängerung Audio Gateway ISO 6.5 m lose Artikel: 1195-25-6500-0
  - LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO Artikel: 42a-1190-001
  - Fahrzeuge mit Harman Kardon OEM Soundsystem: Audio 20 OEM Gerät
  - Aktivsystemadapter Mercedes Audiogateway MOST auf Cinch Artikel: 13-1190-51
  - Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
  - LFB Mercedes CLS/E-Klasse/SLK Harman Kardon Amp MOST lose Artikel: 42xmc013-0
  - Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation: Uhrzeiteinstellung nicht unterstützt - Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
