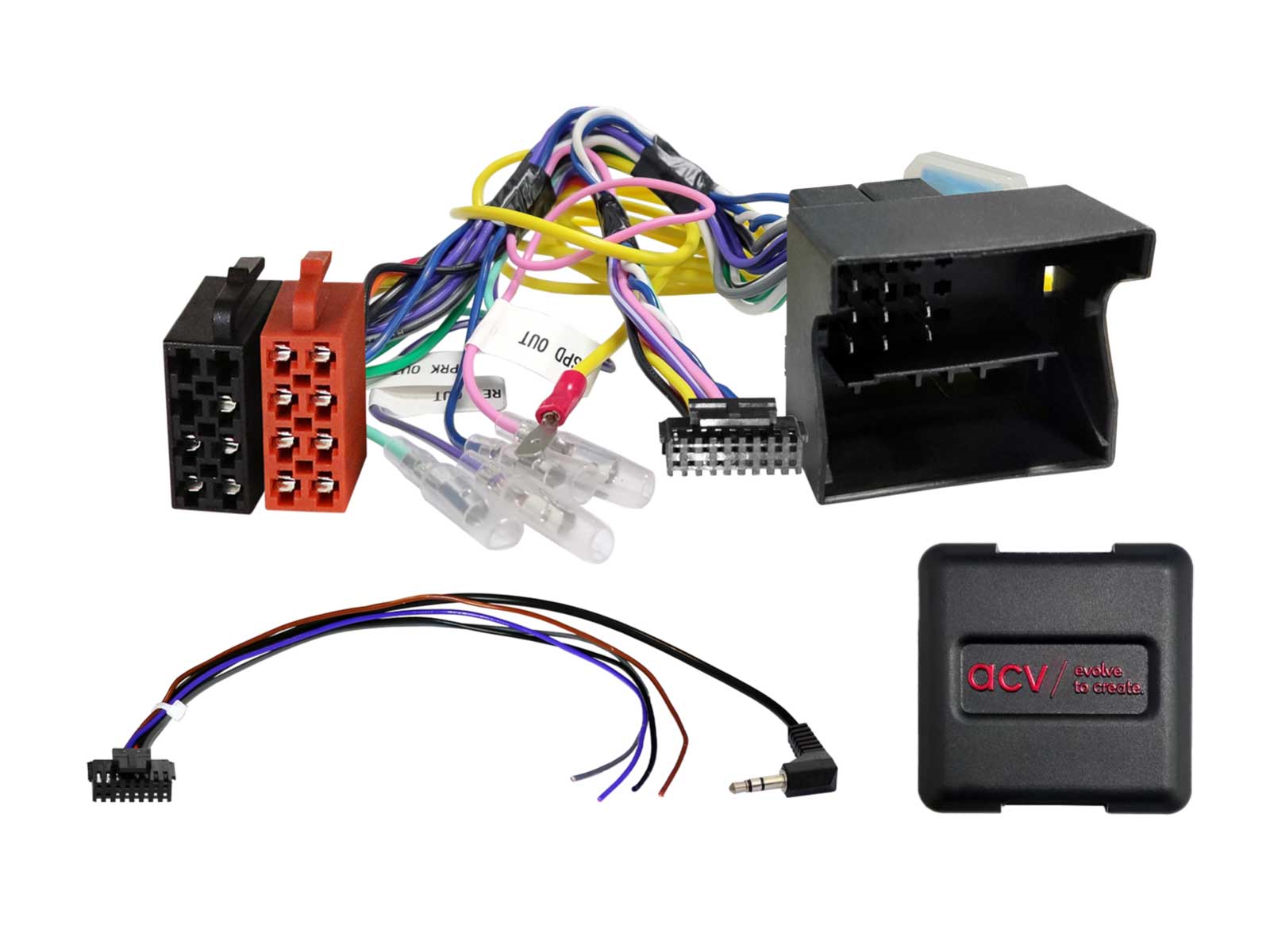

ACV Lenkradfernbedienungsadapter für Mercedes C / E-Klasse 40Pin Quadlock Multilead - 42xmc005

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal; elastbarkeit Ausgänge: 250 mA max.; Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min

kompatibel mit:

• Mercedes C-Klasse (S204) 09/2007 - 01/2011
• Mercedes C-Klasse (W204) 03/2007 - 01/2011
• Mercedes E-Klasse (S212) 07/2009 - 01/2013
• Mercedes E-Klasse (W212) 03/2009 - 01/2013
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
  - Fahrzeuge ohne OEM Soundsystem
  - blau: +12V Antennenremote
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
