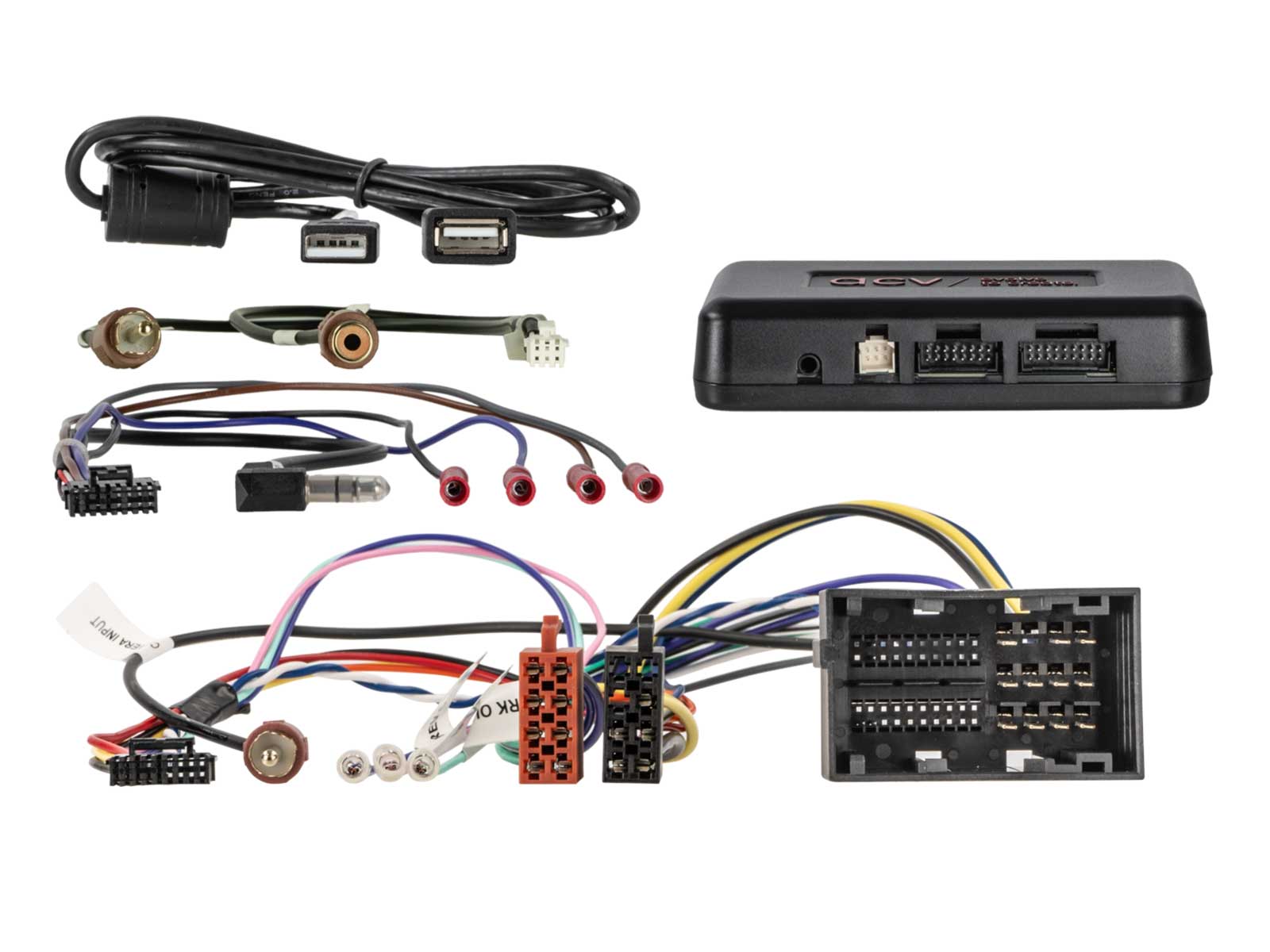

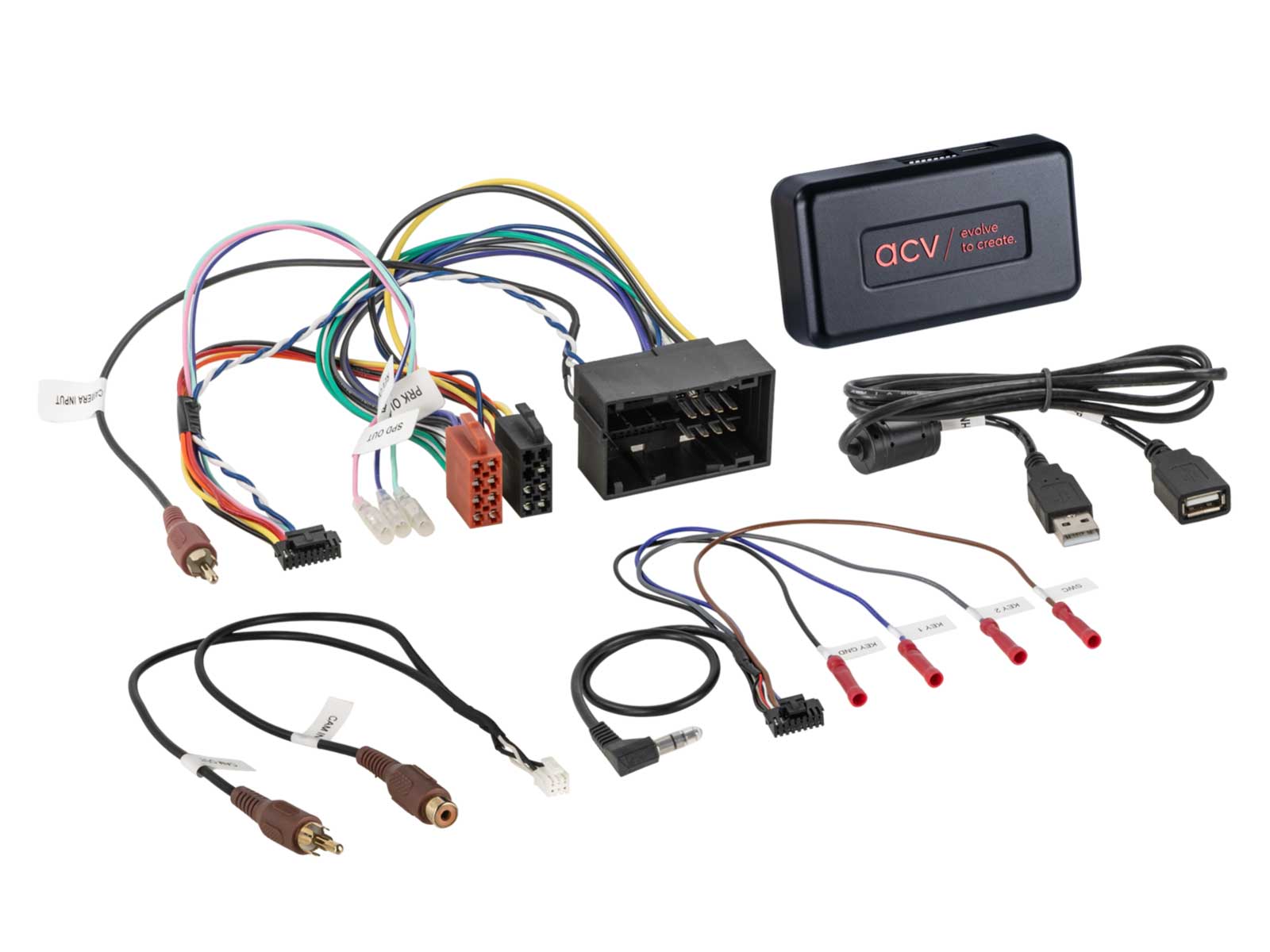

ACV CAN-Bus- / Display- / Lenkradadapter für Citroen / Fiat / Opel / Peugeot 52P Multilead - 43XFT01

• Dieser CAN-Bus Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• ermöglicht zusätzlich die Darstellung von Fahrzeuginformationen der OEM-Navigation wie Klimaanlage, Parksensoren und Sitzheizung auf einem Nachrüstgerät
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Zusätzlich werden folgende Signale zur Verfügung gestellt: Geschwindigkeitssignal / Speed, Rückfahrsignal / Reverse, Geschaltete 12 V Leitung / Amp-Rem
• Videoeingang (für Rückfahrkamera)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais, Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min

kompatibel mit:

• Citroen Jumper (250) 05/2014 - 10/2022 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Citroen Jumper (250) 10/2022 - 06/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Citroen e-Jumper (259 10/2021 - 06/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Citroen Relay (250) 2006- 2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Fiat 500 (ZAF 312) 07/2015 - 08/2024 (Fahrzeuge mit UConnect / Continental Mopar OEM Gerät, Fahrzeuge mit 7" OEM Gerät)
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZAF 250) 05/2014 -11/2021 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät)
• Opel Movano Cargo C (Y) 10/2021 - 01/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Peugeot Boxer (Y) 09/2014 - 12/2019 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Peugeot Boxer (Y) 08/2018 - 06/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren)
• Peugeot e-Boxer (Y) 10/2021 - 06/2024 (Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät / Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018)
• Hinweise:
  - Fahrzeuge mit Lenkradfernbedienung
  - Fahrzeuge mit Speech-Sprachwahltaste
  - CAN Bus
  - Anschluss: 52 Pin Fiat Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
  - Anschluss: USB A Verlängerung > Softwareupdate Interface
  - Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
  - Fahrzeuge mit UConnect OEM Gerät
  - Fahrzeuge mit Continental Mopar OEM Gerät
  - Fahrzeuge mit Daiichi Gerät (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren)
  - Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
  - Anschluss i-dapter: lila/weiß: +12V Rückfahrsignal, Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
  - Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
  - Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar: Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
  - Einstellungen i-dapter: Lenkradfernbedienung Track vor oder zurück drücken und halten
  - Abhängig der OEM Fahrzeugausstattung und Software: Nicht alle Fahrzeugeinstellungen werden unterstützt, Nicht alle Fahrzeugfunktionen werden unterstützt, Nicht alle Fahrzeuginformationen werden visualisiert
  - Fernlichtassistent nicht unterstützt
  - Fahrassistenssystem nicht unterstützt
  - Start/Stop Funktion nicht einstellbar
  - Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker: rot: Pin 31 Video+, weiß: Pin 32 Video -, schwarz: Pin 33 Schirmung
  - Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
