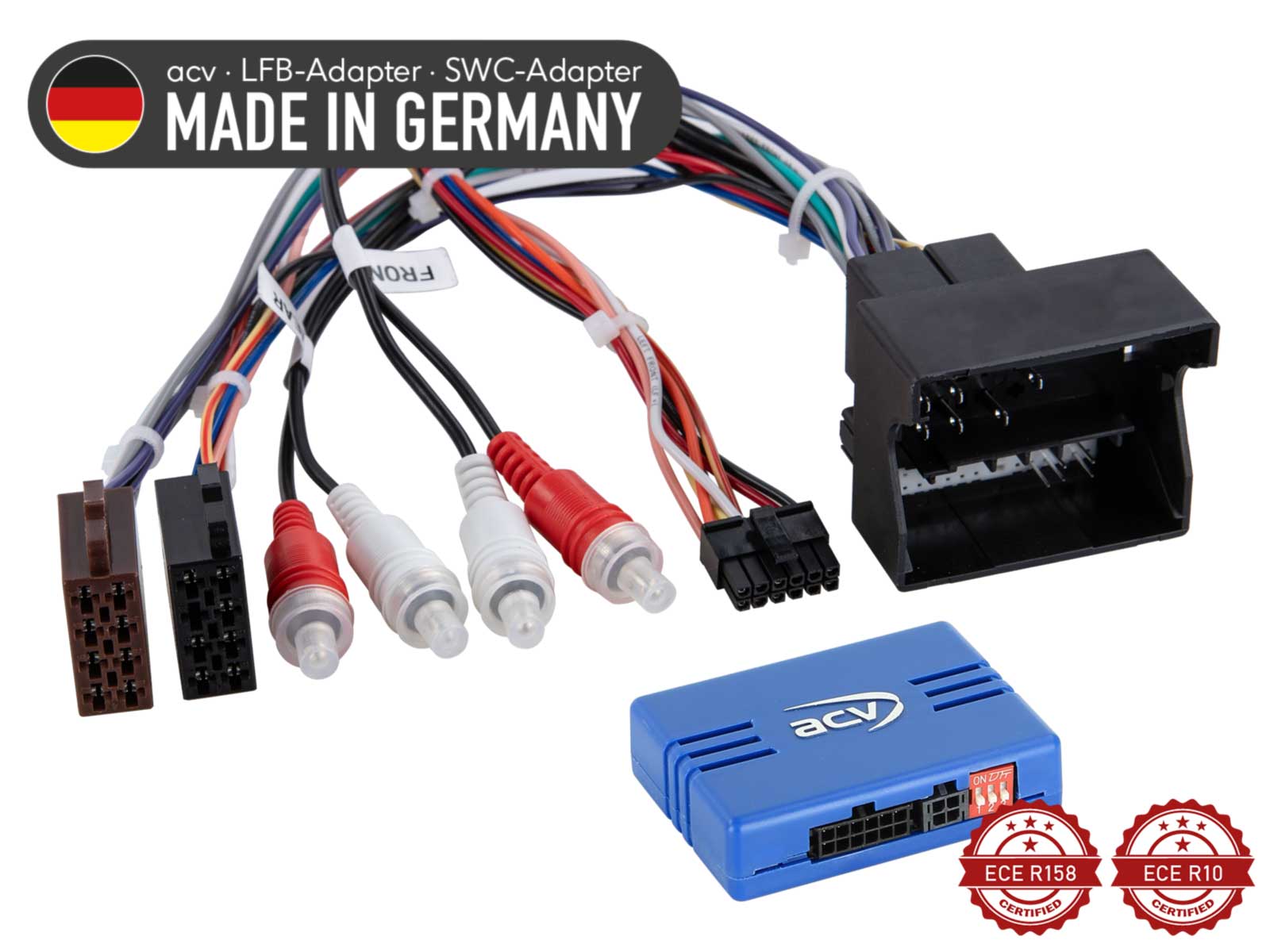

ACV Lenkradgrundinterface mit CAN-Bus für Audi / Seat Exeo 40Pin Quadlock Amp - 42a-1321-002

• Um die Lenkradfunktion zu erhalten, wird ein radiospezifisches Anschlusskabel benötigt.
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem 2 Kanal / 4 Kanal; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb/grün gelb/rot: Geschwindigkeitssignal

kompatibel mit:

• Audi A1 (8X) 07/2010 - 04/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display ohne SD-Karte, Fahrzeuge ohne OEM Gerät mit SD-Karte / OEM Navigation / TFT Armaturenbrettmonitor / BOSE OEM Soundsystem)
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006 (Fahrzeuge mit RNS-E OEM Navigation)
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display ohne SD-Karte, Fahrzeuge ohne OEM Gerät mit SD-Karte / OEM Navigation / TFT Armaturenbrettmonitor / BOSE OEM Soundsystem)
• Audi Q3 (8U) 02/2015 - 06/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display ohne SD-Karte, Fahrzeuge ohne OEM Gerät mit SD-Karte / OEM Navigation / TFT Armaturenbrettmonitor / BOSE OEM Soundsystem)
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8J) 09/2006 - 04/2010
• Audi TT (8J) 08/2010 - 04/2014
• Seat Exeo (3R) 03/2009 - 05/2013
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker > Artikel: 42cx25-rca
  - Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Cinch(m) front/rear
  - blau: +12V Amp Verstärker Remote
  - Bei nicht bekannter Audi Steckervariante: LFB Audi Fahrzeuge/Seat Exeo ISO/Quadlock Amp >Cynch lose > Artikel: 42a-1321-00c
  - Dipschalterstellung für Nachrüstgerät prüfen
  - Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
  - Fahrzeuge mit BNS 5.0 Monochrom OEM Navigation
  - Fahrzeuge mit RNS-E 16:9 OEM Navigation
  - Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V
  - Nachrüstgeräte mit Vorverstärkerausgangsleistung kleiner 3V: LFB Audi Fahrzeuge/Seat Exeo 40Pin Quadlock Amp >Pro > Artikel: 42a-1321-006
  - Fahrzeuge Audi TT 08/2010 - 04/2014 bei Nichtfunktion OEM Soundsystem: Soundsystemcodierung von CAN Bus-Aktivierung auf Remoteaktivierung erforderlich wenn möglich
  - Adresse J525 > Aktivierung 1 Remote (0xxx.xx)
  - Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich: Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
