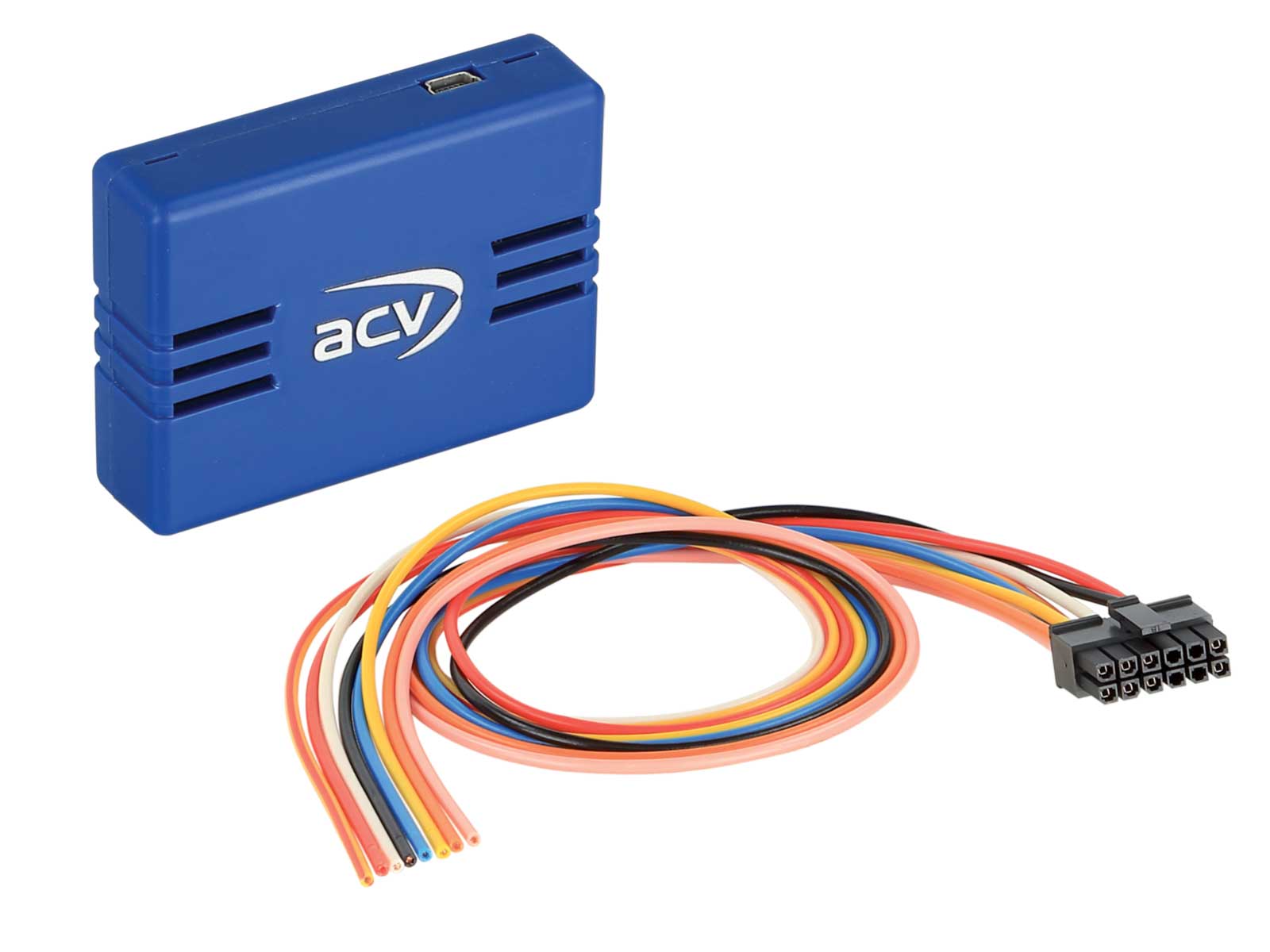

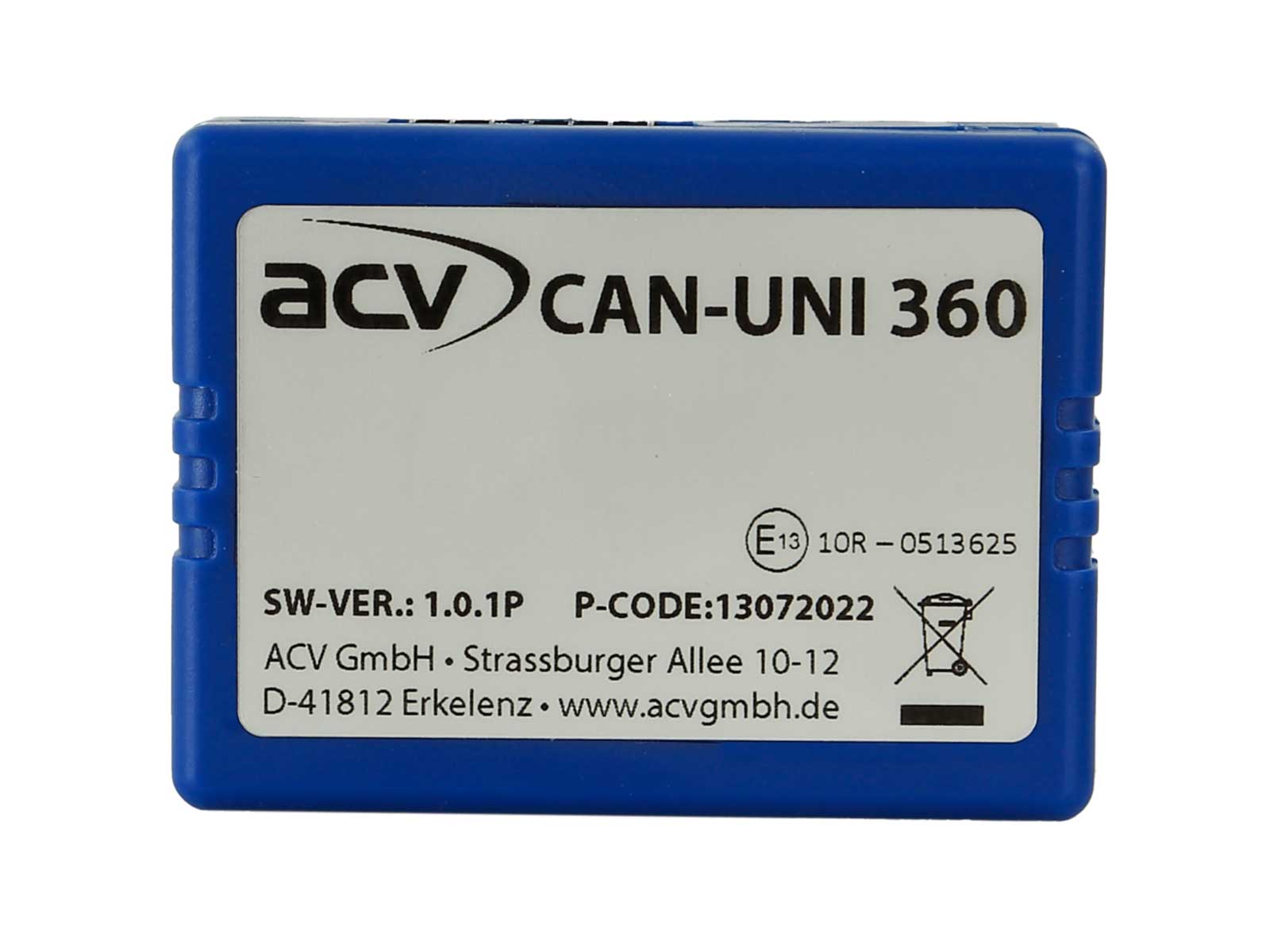

CAN-BUS Adapter Kamerasignal Rücklicht / Blinker / Zündung - ACV CAN-UNI 360

• Interface zur Erzeugung von erforderlichen analogen Triggersignalen für die Installation von Multikamerasystemen.
• Durch den zentralen Abgriffspunkt der Signale im Fahrzeug entfällt eine zeitaufwändige Verkabelung und die Montagezeit wird verkürzt.
• Es werden Rückfahrsignal, Blinker links, Blinker rechts und +12V Klemme 15 aus dem CAN-Bus System ausgelesen und analog zur Verfügung gestellt.
• Hinweis:
  - CAN Bus
  - Anschluss: 42cx10 lose Kabel
  - Eingang: rot: +12V Dauerstrom Klemme 30; schwarz: Masse Klemme 31; gelb: CAN high; blau: CAN low
  - Ausgang: rosa: +12V / 1,5A max. Zündung Klemme 15; weiß: +12V / 0,1A max. Rückwärtsgang; gelb/rot: +12V / 0,1A max. Blinker rechts; orange: +12V / 0,1A max. Blinker links
  - LED: blau blinken: CAN Bus detection; blau konstant: CAN Bus aktiv,; rot: +12V Zündung aktiv
  - USB Mini-Port für Software-Updates
  - CAN Bus Anschlusspunkt: Renault Master: OBDII Stecker Pin6 high / Pin14 low

kompatibel mit:

• Renault Master Combi (M) 01/2020 - 2022
• Renault Master E-TECH (M) 07/2020 - 2022
• Renault Master Kastenwagen (M) 10/2019 - 2022

Optional mit:

• Interface: Rückfahrkamera Interface für Frontkamera Umschaltung: 771000-6500; Rückfahrkamera Interface für Multikamera Umschaltung: 771000-6501
• Monitor: Monitor universal 7Zoll 4x Video Eingang/Splitscreen: 771000-6203; Monitor universal 9Zoll 4x Video Eingang/Splitscreen: 771000-6204, Monitor universal 10Zoll 4x Video Eingang/Splitscreen: 771000-6205, Monitor vertikal 12.3Zoll 2x Video Eingang/Splitscreen: 771000-6210
• Frontkamera: Rückfahrkamera / Frontkamera Unterbau/Anbau: 771000-6004
• Seitenkamera: Seitenkamera Tansporter/Wohnmobil/LKW Nachtsicht: 771000-6017, Rückfahrkamera universal Unterbau/Anbau rund: 771000-6006, Rückfahrkamera universal Unterbau/Anbau rund/ Nachtsicht: 771000-6007

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
