ACV Warnton PDC Interface für Renault Trafic - 42cxpdc-trafic3-1

• Warnton Interface PDC

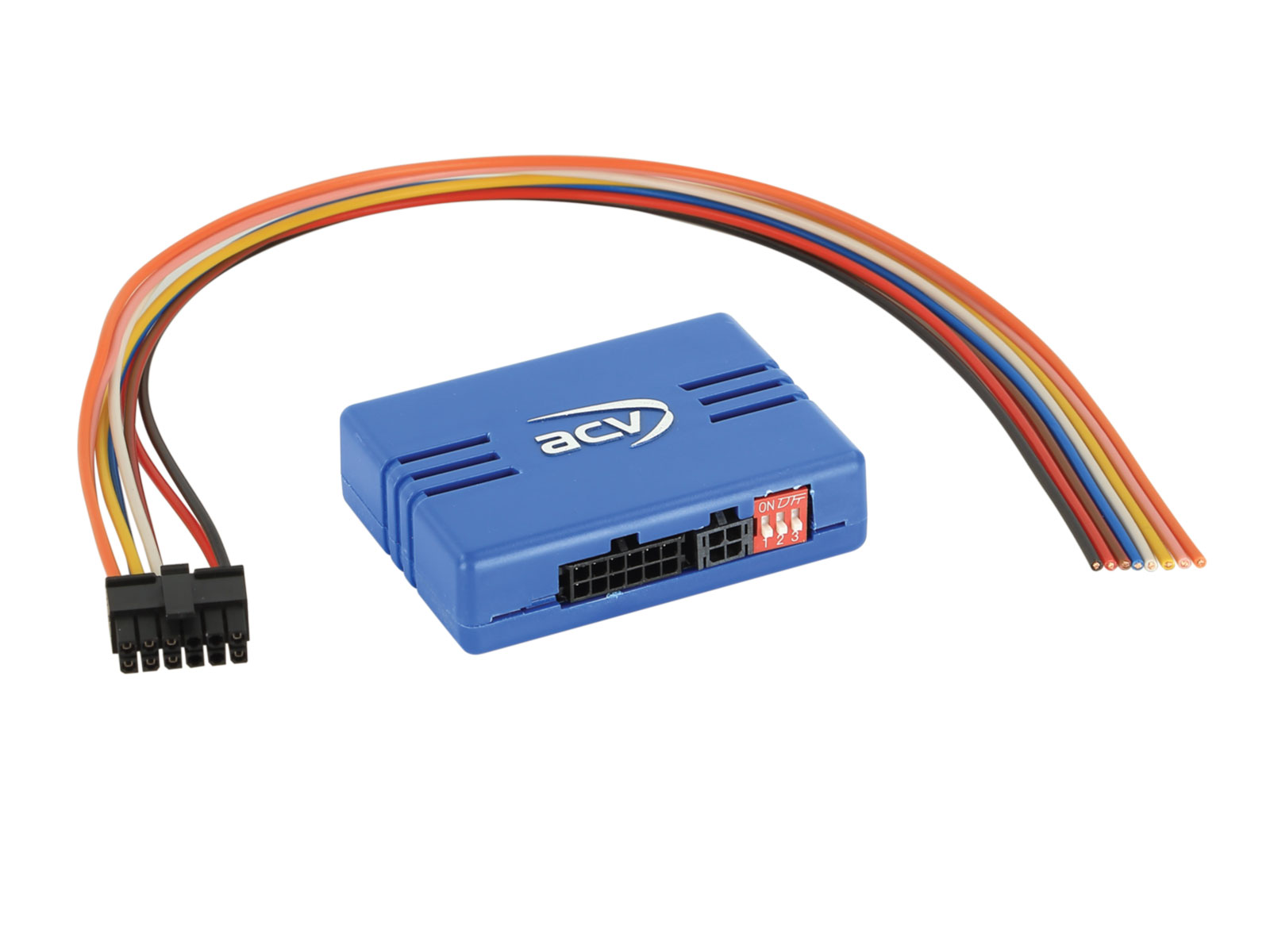

• Dieses CAN Bus Interface dient zur Wiederherstellung der hinteren Parksensortöne nach dem Tausch des OEM Gerätes und stellt weitere Signale für das Nachrüstgerät wie Zündungsstrom, Rückwärtsgang, Beleuchtung und Speedpuls analog zur Verfügung.
• Die Wiedergabe der Töne erfolgt über den optional zusätzlich erhältlichen LFB Lautsprecher PDC 42a / 42cx401 / 42cx402 / 42cxpdc-trafic3-1 - Artikel: 42cxpdc
• Folgende Signale werden zur Verfügung gestellt: Zündung, Beleuchtung, Rückwärtsgang, Speedpulse, Rückfahrwarner PDC hinten

Kompatibel mit:

• Renault Trafic Combi (L/JL) 05/2021 - 2023
• Renault Trafic Kastenwagen (L/JL) 03/2022 - 2023
• Hinweis:
  - CAN Bus
  - Anschluss: lose Kabel
  - Fahrzeuge mit 20 Pin / 32 Pin Nissan Stecker
  - Anschluss 20 Pin Nissan Stecker: Pin 19 rot - rot +12V Dauerstrom Klemme 30 abgesichert / Pin 20 schwarz - schwarz Masse Klemme 31
  - Anschluss CAN Bus 32 Pin Nissan Stecker: Pin 31 dunkelrosa verdrillt - gelb Can High / Pin 32 grün verdrillt - blau CAN Low

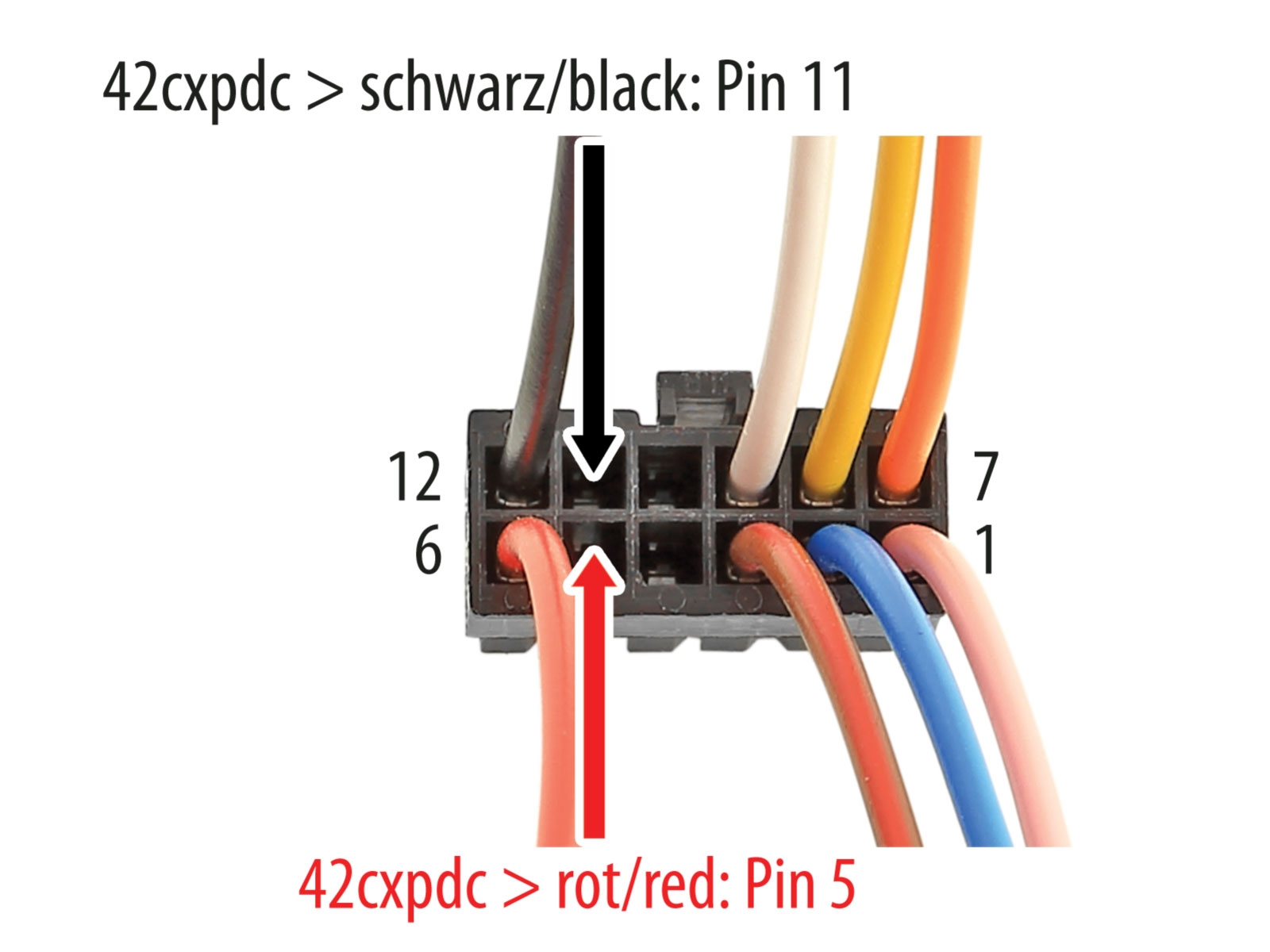

  - Anschluss 42cxpdc: Pin 5: 42cxpdc Ausgang rot - Artikelbild 2 / Pin 11: 42cxpdc Ausgang schwarz Artikelbild 2
  - Ausgänge Interface: rosa: +12V / 1,5A max. Zündungsstrom Klemme 15 / weiß: +12V / 1,5A max. Rückwärtsgang bei laufendem Motor / orange: +12V / 0,1A max Beleuchtung Klemme 58 / gelb/rot: Speedpuls
  - Status-LED: blau blinken: CAN Bus Suche / blau permanent: CAN Bus Eingebucht / blau/rot permanent: Ausgang +12V Zündungsstrom Klemme 15 aktiv
  - Dipschalter ohne Funktion

optional:

• LFB Lautsprecher PDC 42a / 42cx401 / 42cx402 / 42cxpdc-trafic3-1 - Artikel: 42cxpdc
• Radioanschlusskabel: ISO Adapterkabel diverse Fahrzeuge 20Pin Nissan > Artikel: 1215-02
• Lenkradfernbedienungsinterface: LFB Dacia / Nissan / Renault /Smart 20Pin / 32Pin Nissan - Artikel: 42srn011
• Lenkradfernbedienungsinterface: LFB Fiat / Nissan / Opel / Renault / Smart 20Pin /32Pin Nissan - Artikel: 42k-1215-007

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
