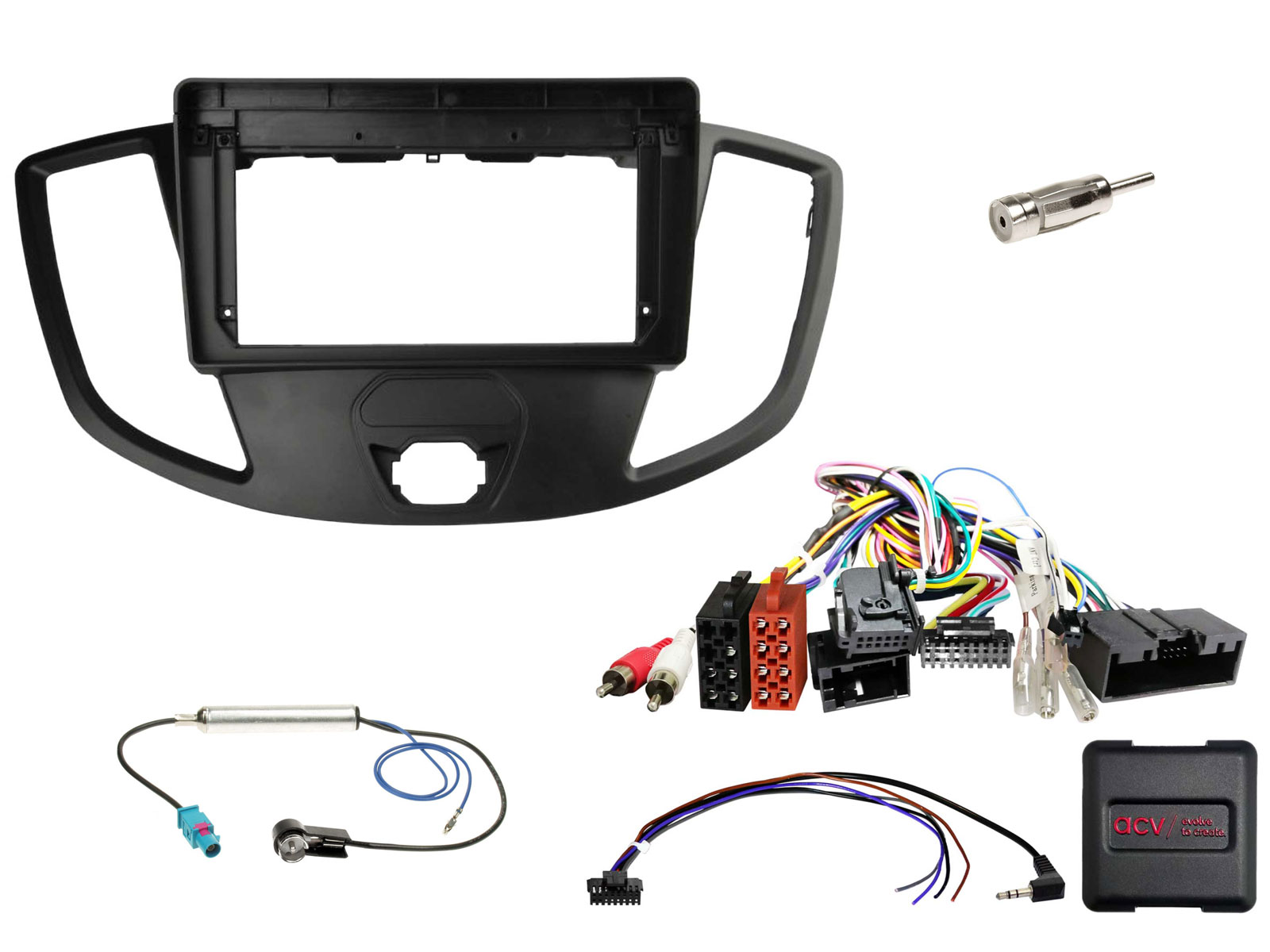

Einbauset mit Lenkradadapter für 9 Zoll Autoradio in Ford Transit (FAC/FAD, 2014-2019), PDC

• Antennenadapter - Fakra (Stecker) - ISO (50 Ohm) - Phantomeinspeisung für Audi, Opel, Skoda, VW
  - Einzelpreis: 4,94 EUR*

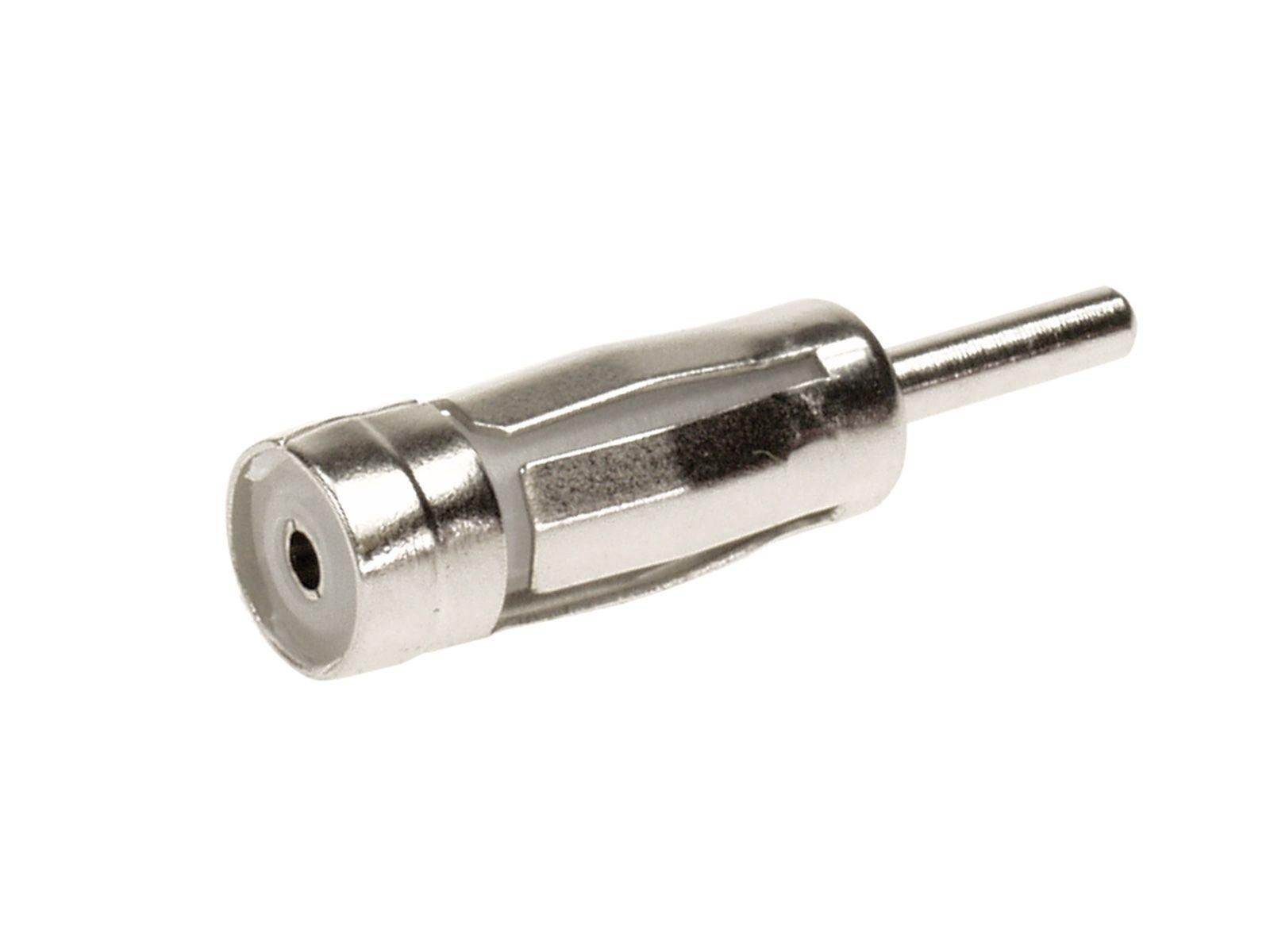

• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker) - 10301
  - Einzelpreis: 1,42 EUR*

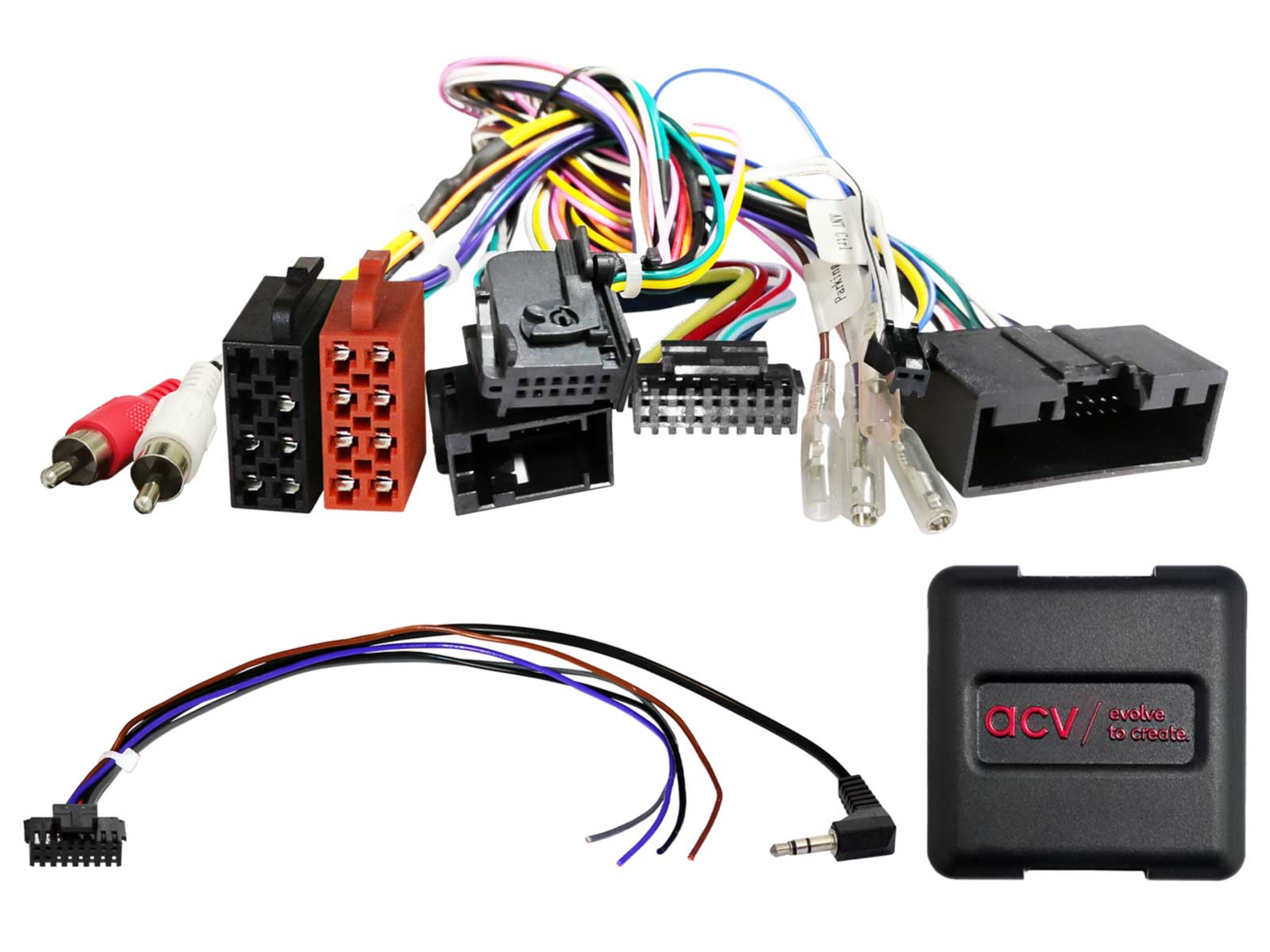

• ACV Lenkradfernbedienungsadapter für Ford diverse Fahrzeuge 24Pin / Display Multilead - 42XFO008
  - Einzelpreis: 74,24 EUR*
• Einbaurahmen für 9 Zoll Autoradio in Ford Transit (FAC/FAD, 08/2014-06/2019) - schwarz
  - Einzelpreis: 32,00 EUR*

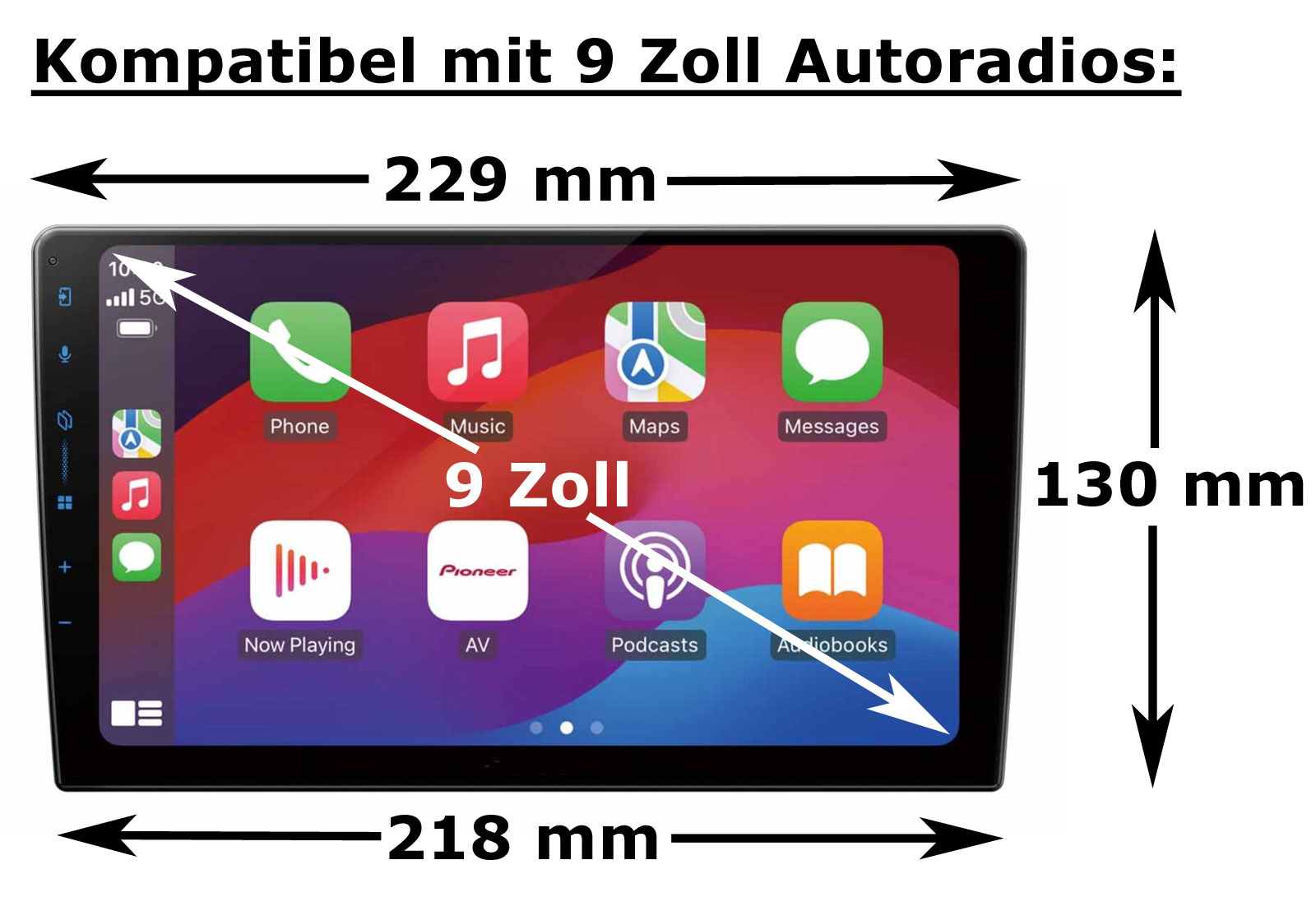

• Einbaurahmen (schwarz) für 9 Zoll Trapez Autoradios (230 mm, Breite unten: 220 mm, Höhe: 130 mm)
• Lenkradfernbedienungsadapter 24Pin / Display Multilead
• Antennenadapter - Fakra (Stecker) - ISO (50 Ohm) - Phantomeinspeisung
• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, PDC hinten unterstützt, Warntöne unterstützt, Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Ford Transit (FAC/FAD, 08/2014 - 06/2019)
• Hinweis:
  - CAN Bus
  - Anschluss: 24 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: AMP Displaystecker > OEM Display
  - Anschluss: OEM Displaystecker > Interface
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
  - Fahrzeuge mit OEM Display (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung)
  - Fahrzeuge mit CD-Spieler unter dem Monitor
  - Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
  - Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
  - SYNC Funktionen und BT vor Montage deaktivieren
  - SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
  - Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
  - Nachrüstgerät ausschalten
  - Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
  - Einstellungen nur wie in der BDA beschrieben vornehmen
  - Im Falle von Fehlfunktionen im Einstellmodus: Nach CAN Bus Ruhe erneut einstellen
  - Displayanbindung muss gegebenenfalls verlängert werden
  - Fahrzeugeinstellungen unterstützt
  - Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts > Datumeinstellung nicht unterstützt
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
  - Radioblenden Zubehör je nach OEM Gerät: Ford Warnblinkschalter / Zentralverriegelungsschalter > Artikel: 261114-02; Ford Airbag Kontrollleuchte > Artikel: 261114-03, Ford Kartenhalter > Artikel: 261114-04
  - Fahrzeuge ohne externes OEM Display
  - Fahrzeuge ohne OEM Navigation
