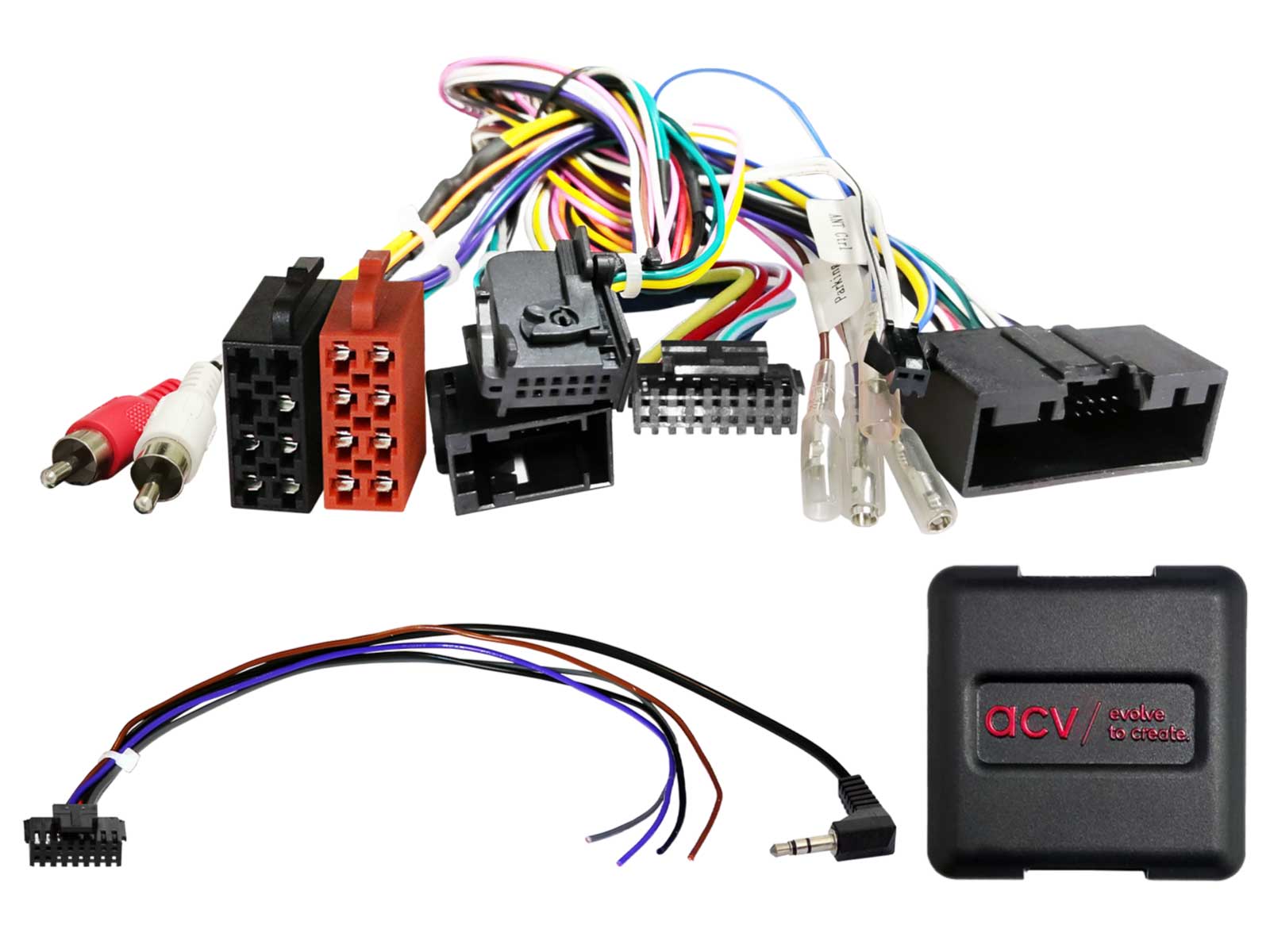

ACV Lenkradfernbedienungsadapter für Ford diverse Fahrzeuge 24Pin / Display Multilead - 42XFO008

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, PDC hinten unterstützt, Warntöne unterstützt, Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Ford B-MAX (JK8) 10/2012 - 09/2017
• Ford C-MAX (DXA) 11/2010 - 05/2015 (Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford C-MAX (DXA) 06/2015 - 12/2019 (Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Ecosport (JK8) 02/2014 - 10/2017
• Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
• Ford Focus (DYB) 09/2011 - 09/2014
• Ford Focus (DBY) 10/2014 - 08/2018
• Ford Kuga (DM2) 03/2013 - 01/2017 (Fahrzeuge ohne OEM Touchscreen / Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Kuga (DM2) 01/2017 - 12/2019 (Fahrzeuge ohne OEM Touchscreen / Displayanbindung muss gegebenenfalls verlängert werden; Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt)
• Ford Ranger (2AB) 12/2011 - 12/2015
• Ford Transit Connect (PJ2) 12/2013 - 05/2018 (Fahrzeuge mit kleinem Display)
• Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016 (Fahrzeuge mit Euro5 Abgasnorm, Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018 in Vorbereitung)
• Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018 (Fahrzeuge mit kleinem Display)
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016 (Fahrzeuge mit Euro5 Abgasnorm, Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018 in Vorbereitung)
• Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016 (Fahrzeuge mit Euro5 Abgasnorm, Fahrzeuge mit Euro6 Abgasnorm LFB Ford diverse Fahrzeuge 24Pin USB/AUX > Artikel: 42xfo018 in Vorbereitung)
• Ford Taurus 2008 - 2012
• Hinweis:
  - CAN Bus
  - Anschluss: 24 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: AMP Displaystecker > OEM Display
  - Anschluss: OEM Displaystecker > Interface
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
  - Fahrzeuge mit OEM Display (Fahrzeuge ohne OEM Display LFB Ford verschiedene Fahrzeuge 24Pin ohne Display > Artikel: 42sxfo015 in Vorbereitung)
  - Fahrzeuge mit CD-Spieler unter dem Monitor
  - Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
  - Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
  - SYNC Funktionen und BT vor Montage deaktivieren
  - SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
  - Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
  - Nachrüstgerät ausschalten
  - Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
  - Einstellungen nur wie in der BDA beschrieben vornehmen
  - Im Falle von Fehlfunktionen im Einstellmodus: Nach CAN Bus Ruhe erneut einstellen
  - Displayanbindung muss gegebenenfalls verlängert werden
  - Fahrzeugeinstellungen unterstützt
  - Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts > Datumeinstellung nicht unterstützt
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
