Einbauset mit Lenkradadapter für Doppel DIN Autoradio in Ford Fiesta, Focus, Fusion - anthrazit

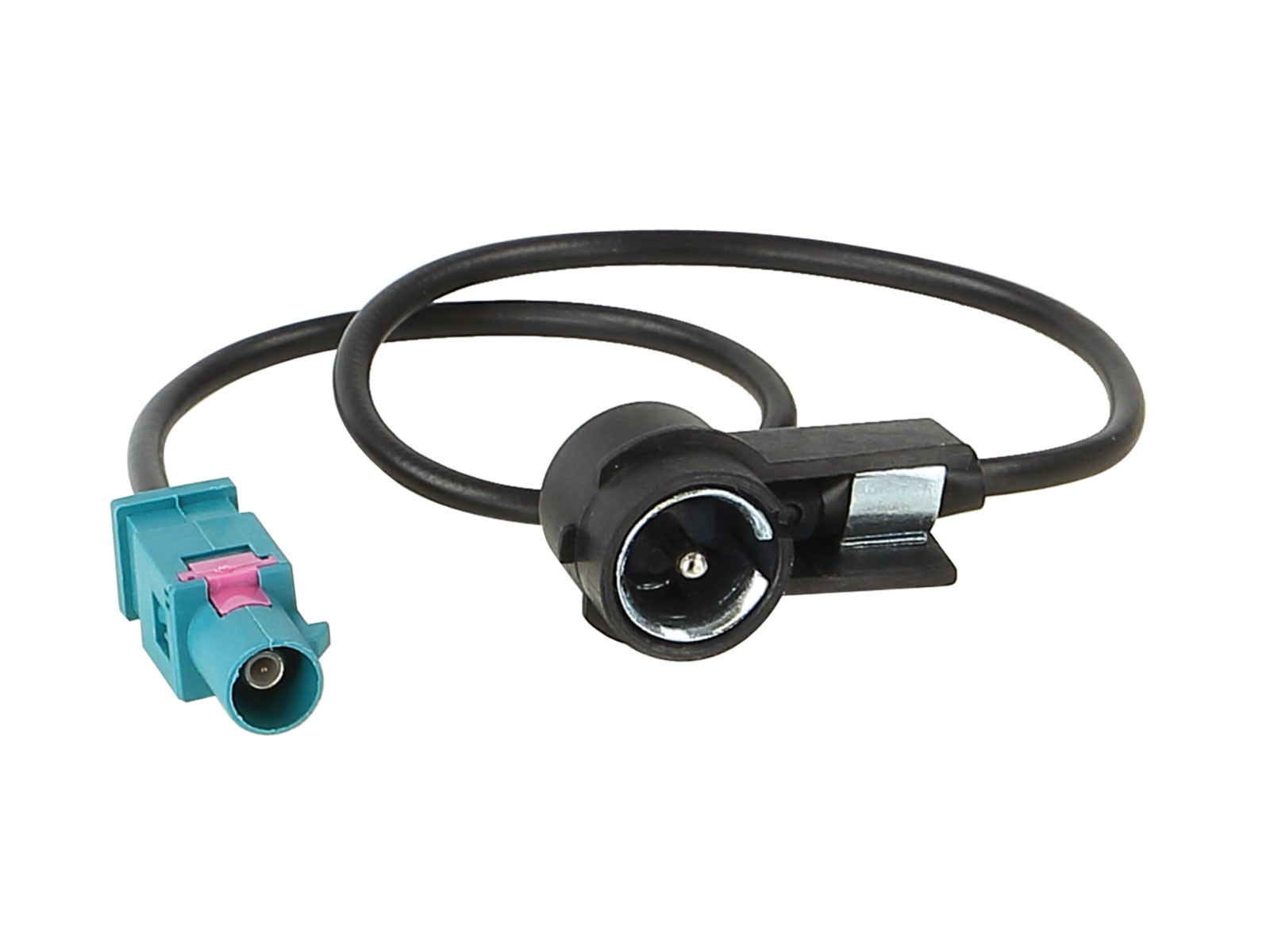

• Antennenadapter - Fakra (Stecker) - ISO (50 Ohm, Stecker)
  - Einzelpreis: 5,94 EUR*

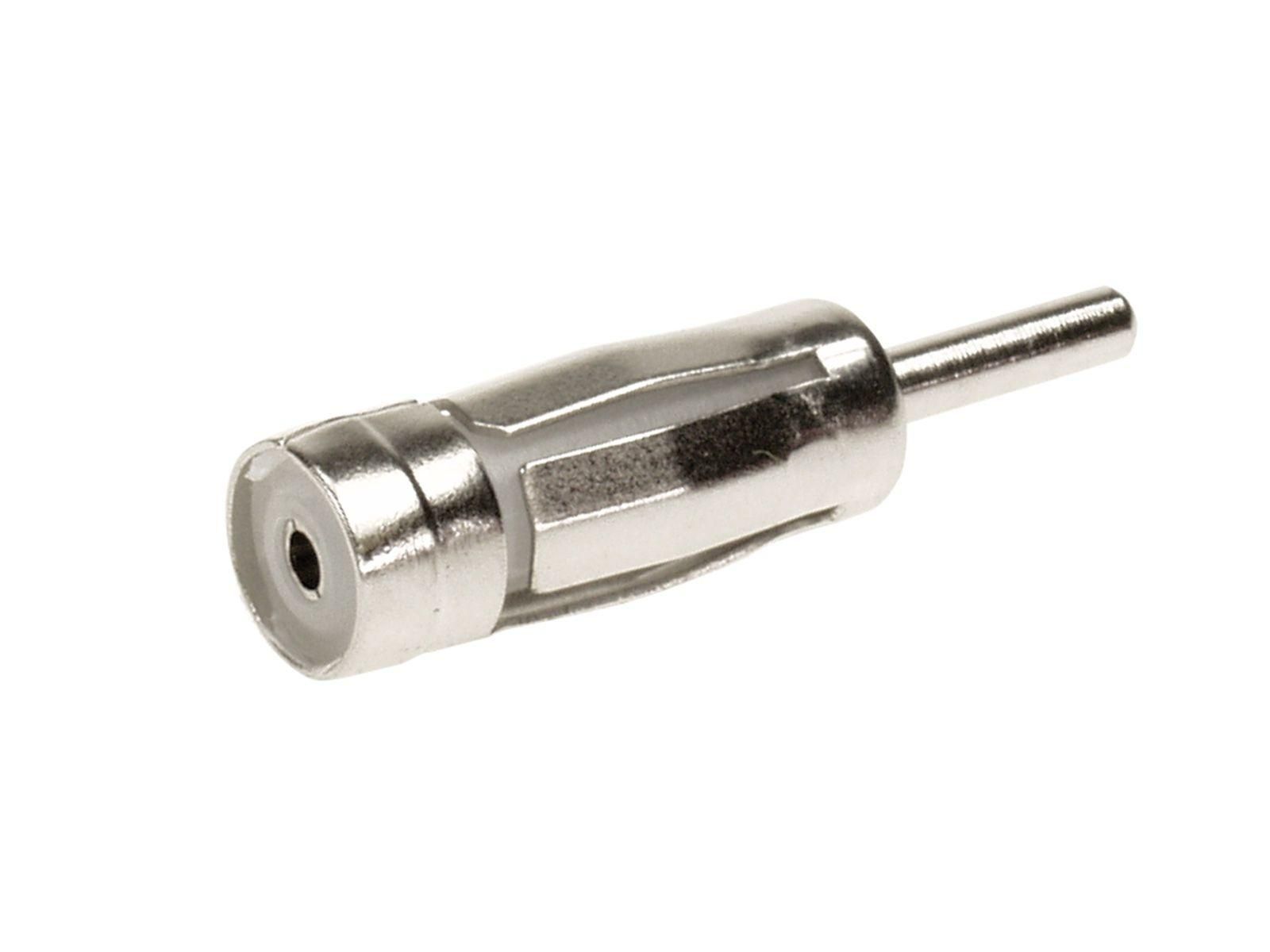

• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker) - 10301
  - Einzelpreis: 1,42 EUR*
• ACV Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead analog - 42xfo002
  - Einzelpreis: 38,24 EUR*
• Einbaurahmen für Doppel DIN Autoradio in Ford Focus, Fiesta, Transit, Fusion, Mondeo - anthrazit
  - Einzelpreis: 10,00 EUR*
• Metall - Installations Kit für Doppel DIN Blenden (182x103 mm) - 24430.1 / 381230-00
  - Einzelpreis: 12,94 EUR*

• Doppel DIN-Radioblende (anthrazit)
• Installations Kit für Doppel DIN Blenden (182x103 mm)
• Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead analog
• Antennenadapter Fakra (M) auf ISO (50 Ohm)
• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker)
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein

kompatibel mit:

• Ford C Max (2003-2007)
• Ford S-Max (2006-2007)
• Ford Focus (2004- 2008)
• Ford Fiesta (2005- 2008)
• Ford Fusion (2005-2012)
• Ford Galaxy (2006-2007)
• Ford Mondeo (2007-)
• Ford Kuga (2008-)
• Ford Transit Connect (2006-)
• Hinweis:
  - analog
  - Anschluss: 40 Pin Quadlock Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit 5000C / 6000CD / 6006CD OEM Gerät
  - Fahrzeuge analog
  - Strom-Kammer A:
  - Pin 16 +12V Zündungsstrom Klemme 15
  - Pin 14 Beleuchtung Klemme 58
  - MQS-Kammer B:
  - Pin 6 Lenkradfernbedienung analog
  - Pin 8 Lenkradfernbedienung analog GND
  - Pin 11 Rückfahrsignal +12V (wenn belegt)
  - Pin 12 Speed Puls signal (wenn belegt)
  - Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
Caraudio24 GmbH, Delitzscher Str. 53, 04129 Leipzig, DE, info@caraudio24.de
