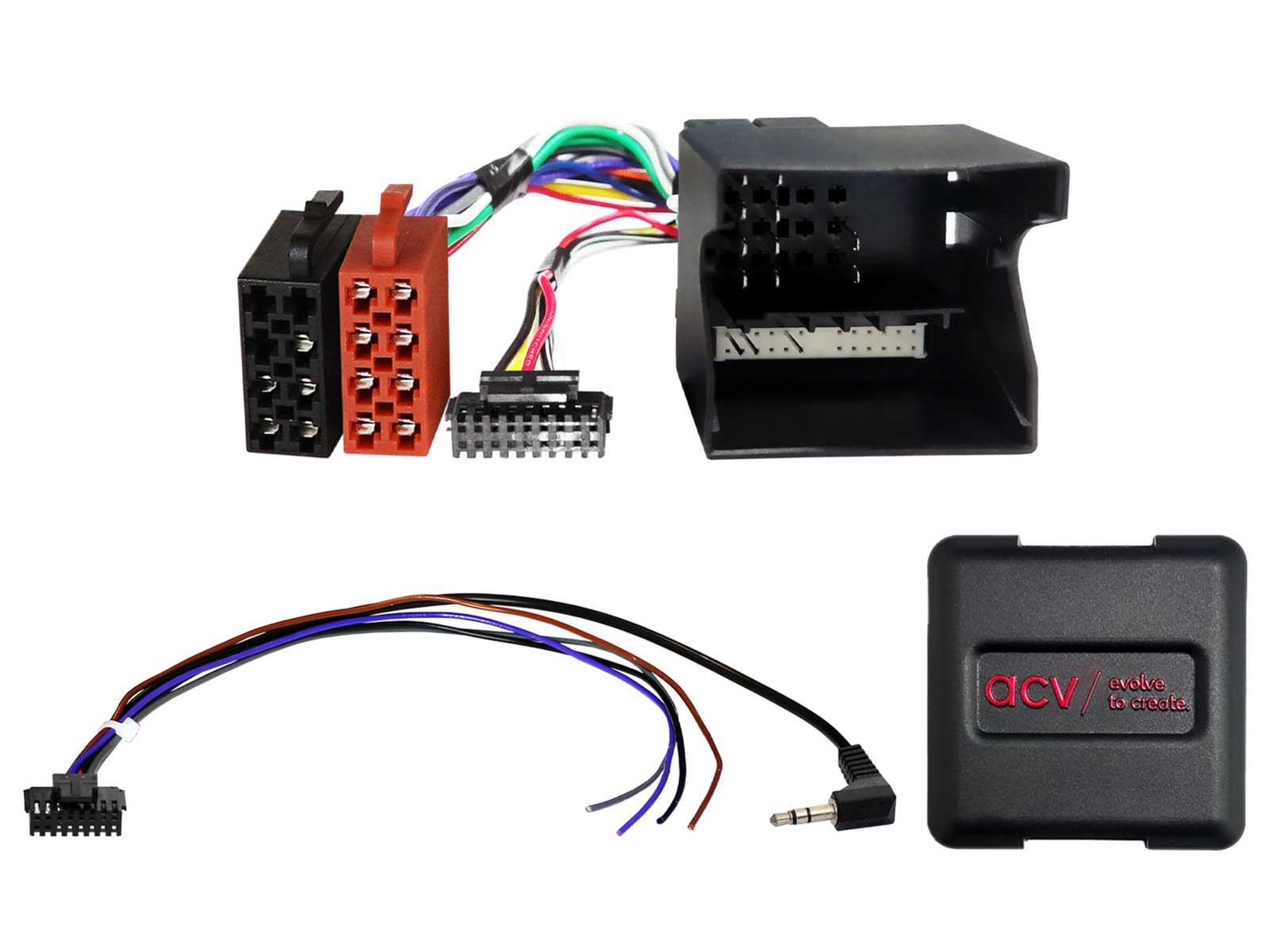

ACV Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead analog - 42xfo002

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Ford C-Max (DM2) 11/2003 - 05/2007
• Ford C-Max (DM2) 05/2007 - 09/2010
• Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
• Ford Focus (DA3) 11/2004 - 03/2008
• Ford Focus (DA3) 02/2008 - 03/2011
• Ford Fusion (JU2) 10/2005 - 07/2012
• Ford Galaxy II (WA6) 03/2006 - 04/2010
• Ford Galaxy II (WA6)05/2010 - 05/2015
• Ford Kuga (DM2) 06/2008 - 12/2012
• Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
• Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
• Ford Mondeo IV (BA7) 06/2007 - 10/2010
• Ford Mondeo IV (BA7) 11/2010 - 08/2014
• Ford S-Max (WA6) 06/2006 - 04/2010
• Ford S-Max (WA6) 05/2010 - 05/2015
• Ford Transit (F""6) 07/2006 - 03/2014
• Ford Transit Connect (P"2) 06/2006 - 07/2013
• Hinweise:
  - analog
  - Anschluss: 40 Pin Quadlock Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit 5000C / 6000CD / 6006CD OEM Gerät
  - Fahrzeuge analog
  - Strom-Kammer A:
  - Pin 16 +12V Zündungsstrom Klemme 15
  - Pin 14 Beleuchtung Klemme 58
  - MQS-Kammer B:
  - Pin 6 Lenkradfernbedienung analog
  - Pin 8 Lenkradfernbedienung analog GND
  - Pin 11 Rückfahrsignal +12V (wenn belegt)
  - Pin 12 Speed Puls signal (wenn belegt)
  - Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
