Einbauset mit Lenkradadapter für DIN Autoradio in Ford Fiesta, Focus, Fusion, Galaxy - silber

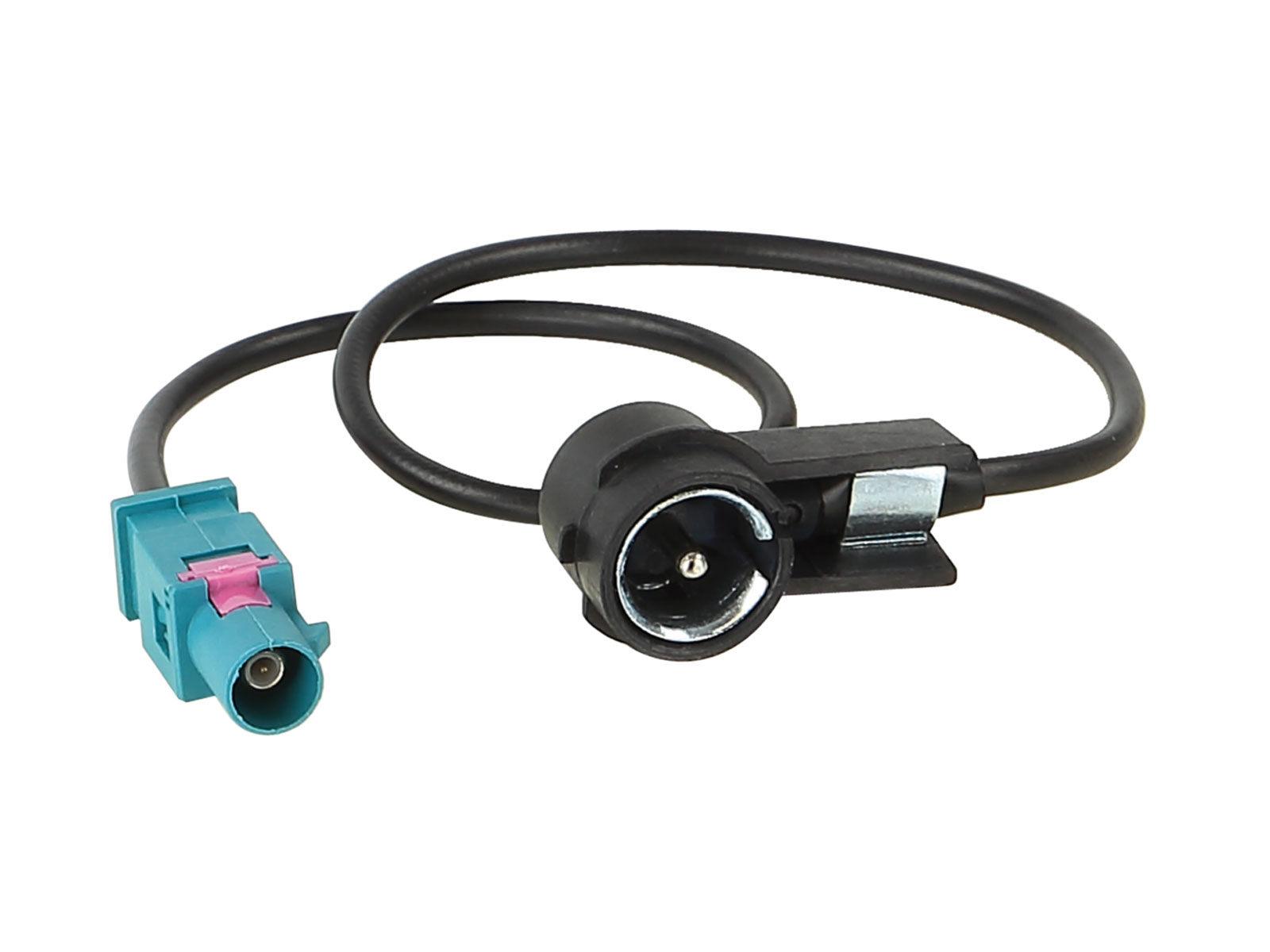

• Antennenadapter - Fakra (Stecker) - ISO (50 Ohm, Stecker)
  - Einzelpreis: 5,94 EUR*
• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker) - 10301
  - Einzelpreis: 1,42 EUR*
• ACV Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead analog - 42xfo002
  - Einzelpreis: 38,24 EUR*

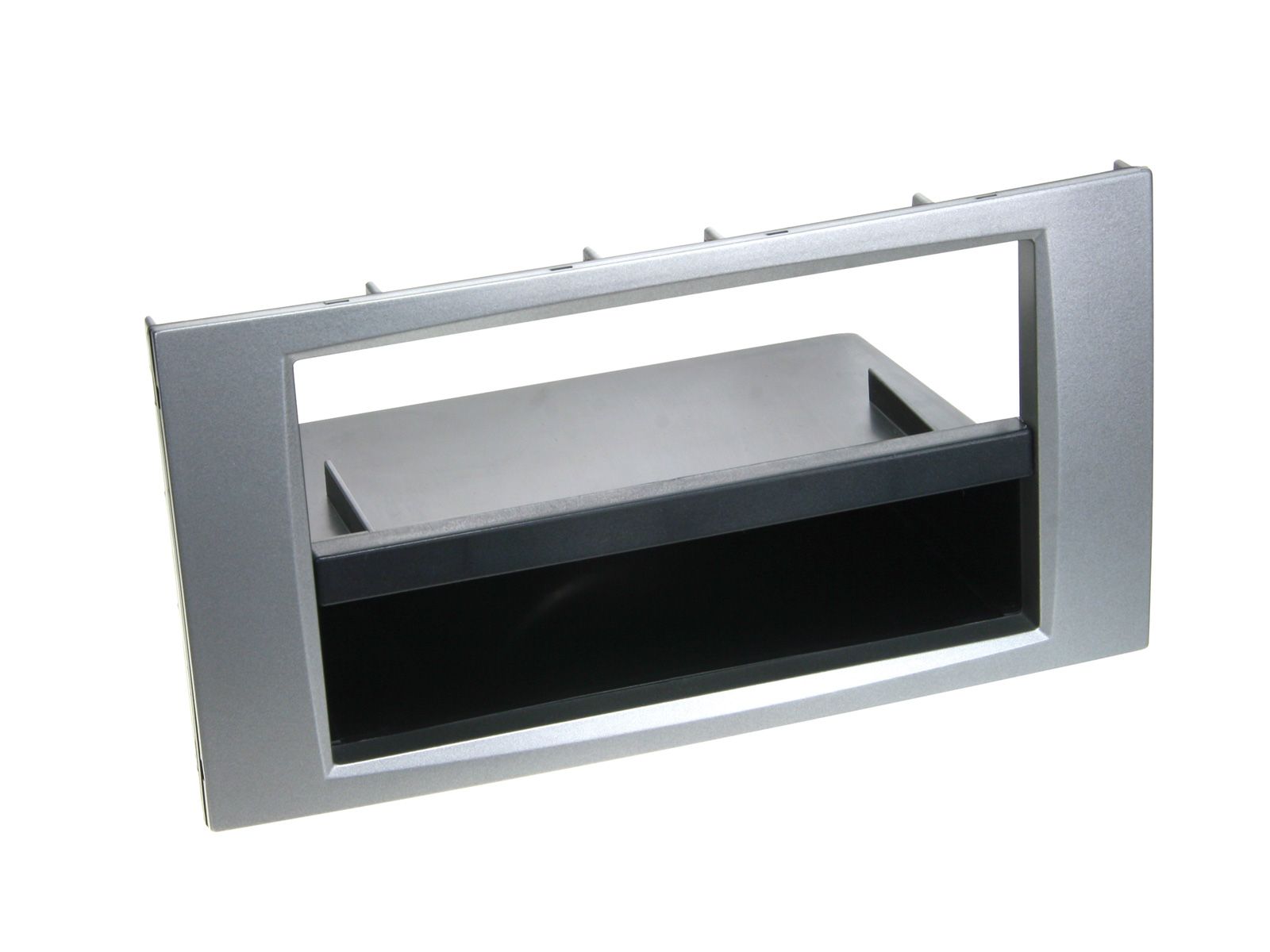

• Einbaurahmen für DIN Autoradio in Ford C-Max, Focus, Transit, Fiesta, Fusion (2004-2013) - silber
  - Einzelpreis: 11,00 EUR*

• DIN-Radioblende (silber)
• Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead analog
• Antennenadapter Fakra (M) auf ISO (50 Ohm)
• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker)
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein

kompatibel mit:

• Ford Fiesta (JD3 Facelift) 10/2005 - 08/2008
• Ford Focus (DA3) 11/2004 - 02/2008, 2/3-türer / 4/5-türer
• Ford Focus (DA3) 02/2005 - 02/2008, Stufenheck + Turnier
• Ford Focus C-MAX (DM2) 05/2003 - 04/2007
• Ford Fusion (JU2 Facelift) 09/2005 - 06/2012
• Ford Galaxy (WA6) 05/2006 - 2007
• Ford Kuga (DM2) 02/2008 - 12/2012
• Ford S-MAX (WA6) 05/2006 - 2007
• Ford Transit (F--6) 06/2006 - 2013, Bus / Kastenwagen / Pritsche-Fahrgestell
• Hinweis:
  - analog
  - Anschluss: 40 Pin Quadlock Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit 5000C / 6000CD / 6006CD OEM Gerät
  - Fahrzeuge analog
  - Strom-Kammer A:
  - Pin 16 +12V Zündungsstrom Klemme 15
  - Pin 14 Beleuchtung Klemme 58
  - MQS-Kammer B:
  - Pin 6 Lenkradfernbedienung analog
  - Pin 8 Lenkradfernbedienung analog GND
  - Pin 11 Rückfahrsignal +12V (wenn belegt)
  - Pin 12 Speed Puls signal (wenn belegt)
  - Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
