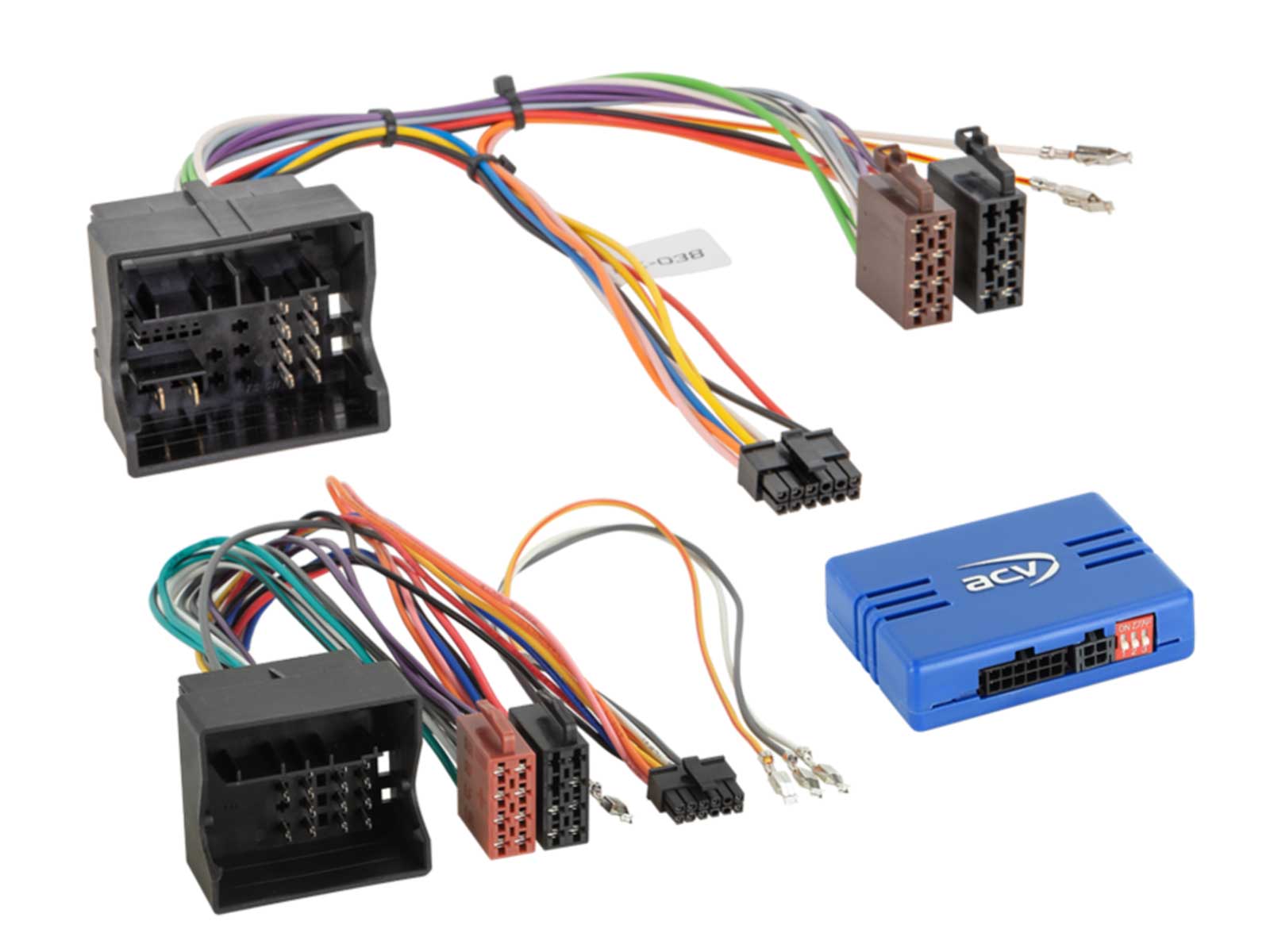

ACV Lenkradgrundinterface für Audi / MAN / Seat / Skoda / VW 40Pin/52Pin Quadlock - 42a-1324-019

• Um die Lenkradfunktion zu erhalten, wird ein radiospezifisches Anschlusskabel benötigt.
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, CAN Bus Aktivierung OEM Soundsystem unterstützt; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein; rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb/grün gelb/rot: Geschwindigkeitssignal, grau: Interface keine Funktion, grau: 40 Pin Quadlock Pin 11 +12 Amp Remote DynAudio OEM Soundsystem

kompatibel mit:

• geeignet 40Pin Quadlock
• Audi A1 (8X) 07/2010 - 04/2018 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• Audi A3 (8P) 05/2003 - 04/2005 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi A3 (8P) 10/2004 - 04/2013 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi A4 B6 (8E) 11/2000 - 10/2005 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi A4 B7 (8E) 11/2004 - 02/2009 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi A5 (8T/8F) 06/2007 - 10/2011 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• Audi Q3 (8U) 02/2015 - 06/2018 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi Q5 (8R) 09/2008 - 05/2012 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi Q5 (8R) 09/2012 - 01/2017 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi R8 (42) 04/2007 - 05/2015 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Audi TT (8J) 04/2006 - 04/2010 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät / Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• Audi TT (8J) 08/2010 - 03/2014 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät / Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Altea (5P) 06/2004 - 03/2009
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Exeo (3R) 03/2009 - 05/2013 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Seat Ibiza (6J) 06/2008 - 02/2012
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Mii (AA) 12/2011 - 06/2019 (Fahrzeuge ohne OEM Soundsystem)
• Seat Toledo (5P) 01/2005 - 10/2009
• Seat Toledo (NH) 03/2013 - 05/2015
• Skoda Citigo (AA) 06/2012 - 05/2017 (Fahrzeuge ohne OEM Soundsystem)
• Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 06/2004 - 05/2009
• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Superb (3T) 06/2013 - 05/2015
• Skoda Yeti (5L) 08/2009 - 10/2013
• VW Amarok (2H) 07/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW Caddy IV (DU) 06/2015 - 09/2020 (Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• VW Caravelle (7H) 10/2004 - 09/2009 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Caravelle (7H) 09/2009 - 05/2015 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW CC (3C/35) 06/2008 - 11/2011
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 05/2006 - 10/2010
• VW Eos (1F) 10/2010 - 04/2015
• VW Fox (5Z) 04/2005 - 06/2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI (1K) 06/2011 - 07/2016
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Multivan (7H) 10/2004 - 09/2009 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Multivan (7H) 09/2009 - 05/2015 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Phaeton (3D) 05/2007 - 05/2010
• VW Polo IV (9N) 03/2005 - 03/2009
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW T5 Transporter (7H) 08/2003 - 09/2009 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW T5 Transporter (7H) 09/2009 - 05/2015 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW T6 (7HC) 07/2015 - 08/2019 (Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touareg I (7L) 06/2003 - 11/2006 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Touareg I (7L) 11/2006 - 02/2010 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Touran (1T) 01/2003 - 09/2006
• VW Touran (1T) 11/2006 - 04/2010
• VW Touran (1T) 08/2010 - 04/2015
• VW UP! (AA) 12/2011 - 06/2016 (Fahrzeuge ohne OEM Soundsystem)
• geeignet 52Pin Quadlock
• Audi A1 (8X) 07/2010 - 11/2014 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• Audi A1 (8X) 11/2014 - 04/2018 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• Audi A3 (8V) 02/2013 - 05/2016
• Audi A3 (8V) 07/2016 - 03/2020
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• Audi Q3 (8U) 02/2015 - 08/2018 (Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt / Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25)
• MAN TGE 04/2017 - 2024
• Seat Alhambra (7N) 06/2015 - 01/2022
• Seat Arona (KJ) 11/2017 - 06/2021
• Seat Ateca (5FP) 08/2016 - 08/2020
• Seat Ateca (5FP) 08/2020 - 2024
• Seat Ibiza (6P) 07/2015 - 04/2017
• Seat Ibiza (KJ) 07/2017 - 03/2021
• Seat Mii (AA) 05/2015 - 04/2018
• Seat Mii (AA) 01/2020 - 02/2021
• Seat Leon (5F) 11/2012 - 12/2016
• Seat Leon (5F) 11/2016 - 01/2020
• Seat Toledo (NH) 03/2013 - 08/2018
• Skoda Citigo (AA) 05/2017 - 06/2019 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Skoda Citigo iv (AA) 01/2020 - 08/2021 (Fahrzeuge mit LG Anatel L169SK2 OEM Gerät)
• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 -05/2021
• Skoda Karoq (NU) 11/2017 - 11/2021
• Skoda Kodiaq (NS) 03/2017 - 06/2021
• Skoda Octavia III (5E) 02/2013 - 12/2016
• Skoda Octavia III (5E) 01/2017 - 01/2020
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019
• Skoda Superb (3V) 06/2015 - 06/2019
• Skoda Yeti (5L) 10/2013 - 07/2017
• VW Amarok (2H) 09/2016 - 07/2020
• VW Arteon (3H) 11/2017 - 06/2020
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Crafter II (SY/SZ) 03/2017 - 2024 (Rückfahrsignal nur bei laufendem Motorem Motor)
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020
• VW Grand California (SY/SZ) 03/2019 - 2024
• VW Passat B8 10/2014 - 05/2019
• VW Polo V (6R) 04/2014 - 07/2017
• VW Polo VI (AW) 11/2017 - 05/2021
• VW Scirocco (13) 08/2014 - 10/2017
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019 (Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• VW T6.1 (7HC) 11/2019 - 04/2024
• VW T-Roc (A1) 11/2017 - 10/2021
• VW Taigo (CS) 10/2021 - 2023
• VW Tiguan II (5N) 05/2016 - 05/2021
• VW Touran (5T) 09/2015 - 04/2024
• VW UP! (AA) 07/2016 - 12/2022 (Fahrzeuge ohne OEM Soundsystem)
• VW e-UP! (AA) 08/2016 - 08-2023 (Fahrzeuge ohne OEM Soundsystem)
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker > Artikel: 42cx25
  - Anschluss: 52 Pin VAG Quadlock Stecker > Artikel: 42cx38
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel > Artikel: 42arc100
  - Dipschalterstellung für Nachrüstgerät prüfen
  - CAN Bus Aktivierung OEM Soundsystem unterstützt
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv
  - 40Pin Quadlock:
  - Fahrzeuge Audi ohne MMI System
  - Fahrzeuge Audi /Seat Exeo mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
  - Fahrzeuge Audi /Seat Exeo mit Bosch BNS 5.0 Monochrom OEM Navigation
  - Fahrzeuge Audi /Seat Exeo mit RNS-E 16:9 OEM Navigation
  - Fahrzeuge Audi /Seat Exeo mit OEM Soundsystem:
  - LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Cinch > 42a-1321-002
  - LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Pro > 42a-1321-006
  - Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz > Artikel: 13-1424-25
  - Fahrzeuge Skoda mit Bolero / Stream OEM Gerät
  - Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation
  - Fahrzeuge ohne Technisat OEM Gerät
  - Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
  - Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation
  - Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern
  - Fahrzeuge VW mit DynAudio OEM Soundsystem: +12V Amp Remote Kammer D(A) Pin 11 grau mit OEM Gerät vor Anschluss durch Messen prüfen
  - Fahrzeuge VW Caravelle / Multivan / T5 Transporter / Touareg mit OEM Soundsystem: Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
  - 52 Pin Quadlock:
  - Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform
  - Fahrzeuge Seat Mii (AA) / Skoda Citigo (iv) (AA) / VW UP! (AA) Armaturenbrettmonitor nicht unterstützt
  - Fahrzeugeinstellungen nicht unterstützt
  - E-Call nicht unterstützt
  - Fahrzeuge MAN / Seat / Skoda / VW mit E-Call: E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
  - Fahrzeuge MAN / Seat / Skoda / VW mit Rückfahrkamera: Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
