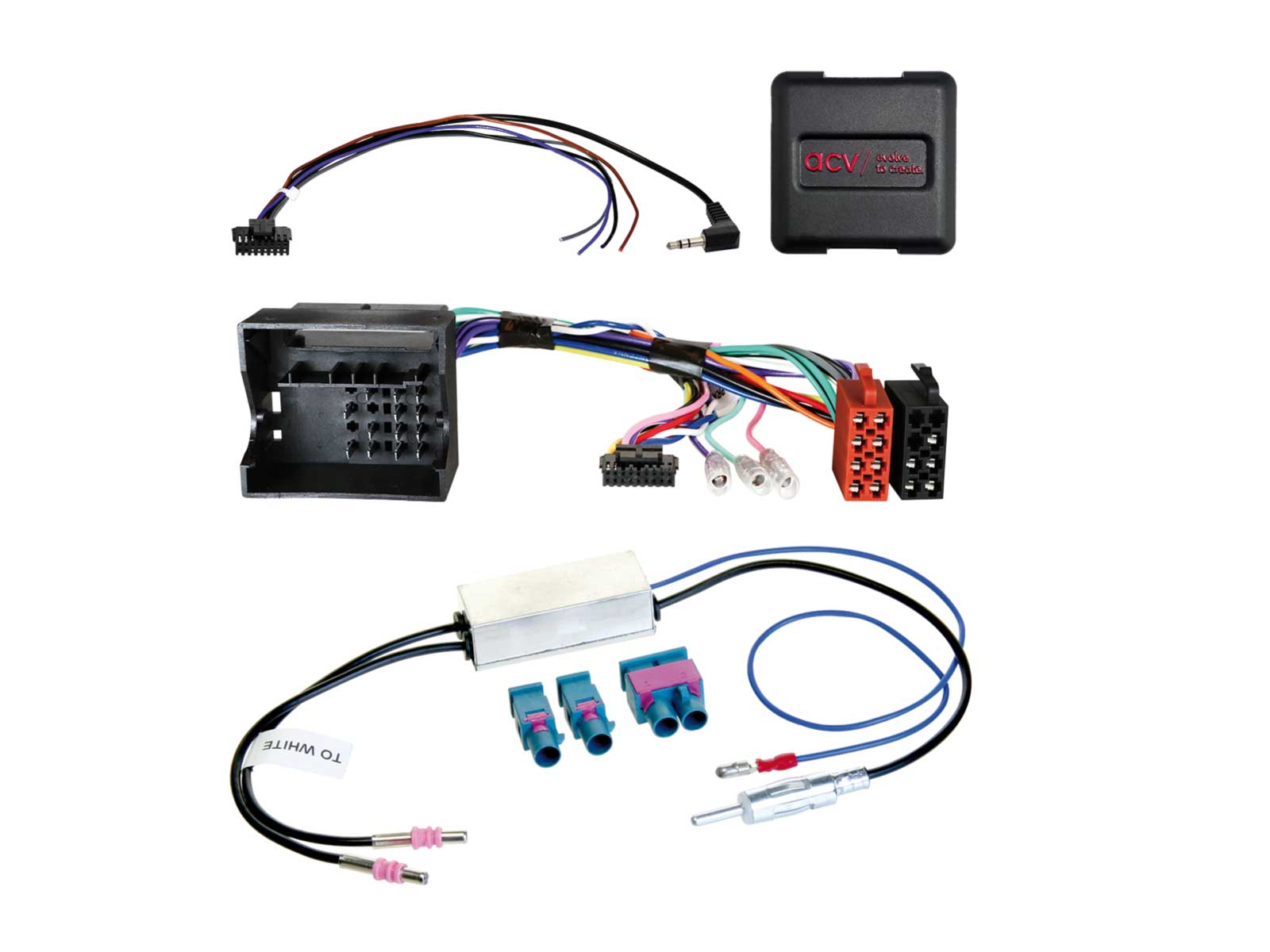

ACV Lenkradfernbedienungsadapter für Seat / Skoda / VW Multilead Ant. Fakra(m) Set - DIN - 42XVW017

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Altea (5P) 06/2004 - 03/2009
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Ibiza (6J) 06/2008 - 02/2012
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Mii (AA) 12/2011 - 06/2019 (Fahrzeuge ohne OEM Soundsystem)
• Seat Toledo (5P) 01/2005 - 10/2009
• Seat Toledo (NH) 03/2013 - 05/2015
• Skoda Citigo (AA) 06/2012 - 05/2017 (Fahrzeuge ohne OEM Soundsystem)
• Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 06/2004 - 05/2009
• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Superb (3T) 06/2013 - 05/2015
• Skoda Yeti (5L) 08/2009 - 10/2013
• VW Amarok (2H) 03/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW Caddy IV (DU) 06/2015 - 09/2020 (Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB)
• VW CC (3C/35) 06/2008 - 08/2016
• VW Eos (1F) 05/2006 - 10/2010
• VW Eos (1F) 10/2010 - 04/2015
• VW Fox (5Z) 04/2005 - 08/2011
• VW Fusca (Brazil) 2005 - 2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Magotan (Asia) 2005 - 2011
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo IV (9N) 03/2005 - 03/2009
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sagitar (China) 2005 - 2011
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Suran 2009 - 2015
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touareg I (7L) 11/2006 - 02/2010
• VW Touran (1T) 01/2003 - 09/2006
• VW Touran (1T) 11/2006 - 04/2010
• VW Touran (1T) 08/2010 - 04/2015
• VW UP! (AA) 12/2011 - 06/2016 (Fahrzeuge ohne OEM Soundsystem)
• VW Vento (Mexico) 2005 - 2011
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Antenne Fakra(m)(Set) > DIN
  - blau: +12V Antennenremote
  - Fahrzeuge ohne OEM Soundsystem
  - Fahrzeuge mit OEM Soundsystem: LFB Audi/Seat/Skoda/VW different vehicles Quadlock > Artikel: 42a-1324-001
  - Fahrzeuge Seat ohne Seat Exeo (3R) 03/2009 - 05/2013
  - Fahrzeuge Skoda mit Bolero / Stream OEM Gerät
  - Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation
  - Fahrzeuge Skoda ohne Technisat OEM Gerät
  - Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
  - Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation
  - Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
