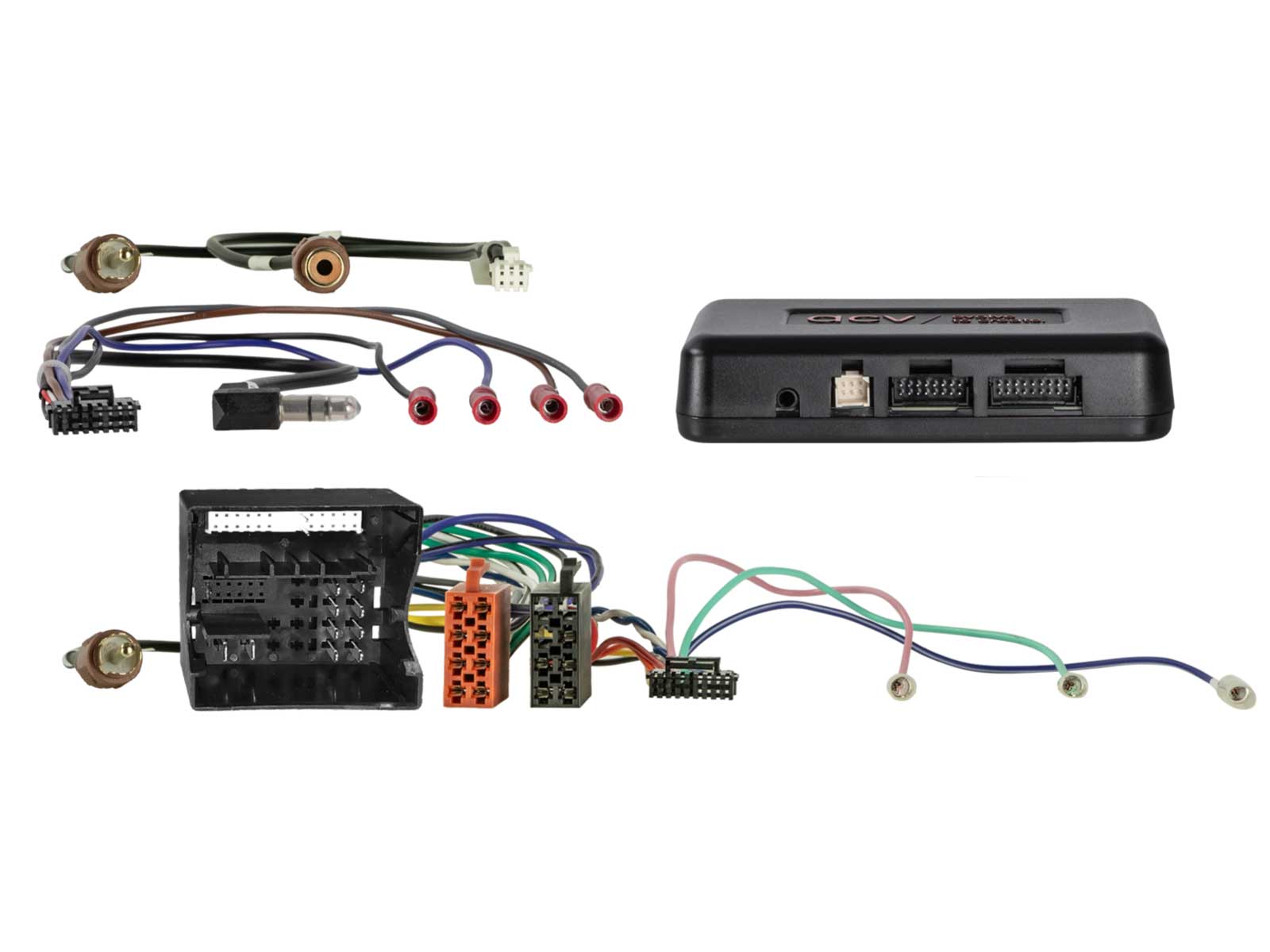

ACV CAN-Bus- / Display- / Lenkradadapter für Skoda / VW Fahrzeuge 52Pin Quad., Multilead - 43XVW03

• Dieser CAN-Bus Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• ermöglicht zusätzlich die Darstellung von Fahrzeuginformationen der OEM-Navigation wie Klimaanlage, Parksensoren und Sitzheizung auf einem Nachrüstgerät
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Zusätzlich werden folgende Signale zur Verfügung gestellt: Geschwindigkeitssignal / Speed, Rückfahrsignal / Reverse, Geschaltete 12 V Leitung / Amp-Rem
• Videoeingang (für Rückfahrkamera)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Visualisierung Klimatronik unterstützt, Visualisierung optische PDC unterstützt, CAR Menü Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais, Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min
• Hinweise:
  - Anschluss: 52 Pin Quadlock VAG Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Rückfahrkamera > Cinch(m) ocker
  - Fahrzeuge mit MIB-PQ OEM Plattform
  - Anschluss i-dapter: lila/weiß: +12V Rückfahrsignal, Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
  - Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
  - Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter: Lenkradfernbedienung Track vor drücken und halten, Alternativ mit Artikel: 43x-remote
  - Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör: i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
  - Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar: Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss, - Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt, Verlassen der Anzeige > über Fahrzeug PDC-Taste
  - +12V Rückfahrsignal wird ab 3 km/h abgeschaltet
  - Abhängig der OEM Fahrzeugausstattung und Software: Nicht alle Fahrzeugeinstellungen werden unterstützt, Nicht alle Fahrzeugfunktionen werden unterstützt, Nicht alle Fahrzeuginformationen werden visualisiert
  - Fahrzeuge mit E-Call: E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
  - Fahrzeuge ohne OEM Soundsystem (Skoda Yeti Aktive Sound OEM Soundsystem unterstützt, VW Beetle Composition Media OEM Gerät Dynaudio OEM Soundsystem unterstützt, VW Beetle Fender OEM Soundsystem nicht unterstützt)
  - Nicht für Fahrzeuge mit: mit OEM MOST Soundsystem, mit Radiovorbereitung, ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

kompatibel mit:

• Skoda Yeti (5L) 10/2013 - 07/2017 (Skoda Yeti Aktive Sound OEM Soundsystem unterstützt)
• VW Beetle (16) 06/2016 - 03/2018 (VW Beetle Composition Media OEM Gerät Dynaudio OEM Soundsystem unterstützt, VW Beetle Fender OEM Soundsystem nicht unterstützt)
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Jetta (16) 2015 - 2018
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019
• VW Tiguan II (5N) 05/2016 - 05/2021

optional:

• E-Call Aufrechterhaltung MAN / Seat / Skoda / VW 52 Pin Quadlock > Artikel: 1424-28

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
