Alpine KIT-HALO-VW3 - Installations-Set für iLX-705D / F905 / F115 / INE-F904D/DC in VW, Seat

Mit dem Einbausatz KIT-HALO-VW303 können Sie ein 1-DIN Alpine Halo System (INE-F904D, INE-F904DC, iLX-F905D, iLX-F115D) oder ein 2-DIN Autoradio mit und ohne Navigation wie das iLX-705D, INE-W720D oder INE-W720DC perfekt einen kompatiblen Volkswagen, Seat oder Skoda installieren.
Das KIT-HALO-VW303 verfügt über eine CAN-zu-UART-Interface mit Unterstützung der Lenkradfernbedienungstasten (aktuelles Datenprotokoll einschließlich SIRI- und OK Google-Unterstützung). Es unterstützt auch das Display im Kombiinstrument (MFA) sowie die visuelle Parkanzeige (PDC) und die Klima-/Heizungsanzeige (HVAC). Zusätzlich erhalten Sie eine analoge Signalausgabe vom CAN-Bus für Zündung, Feststellbremse, Geschwindigkeitsimpuls und Rückfahrsignal.

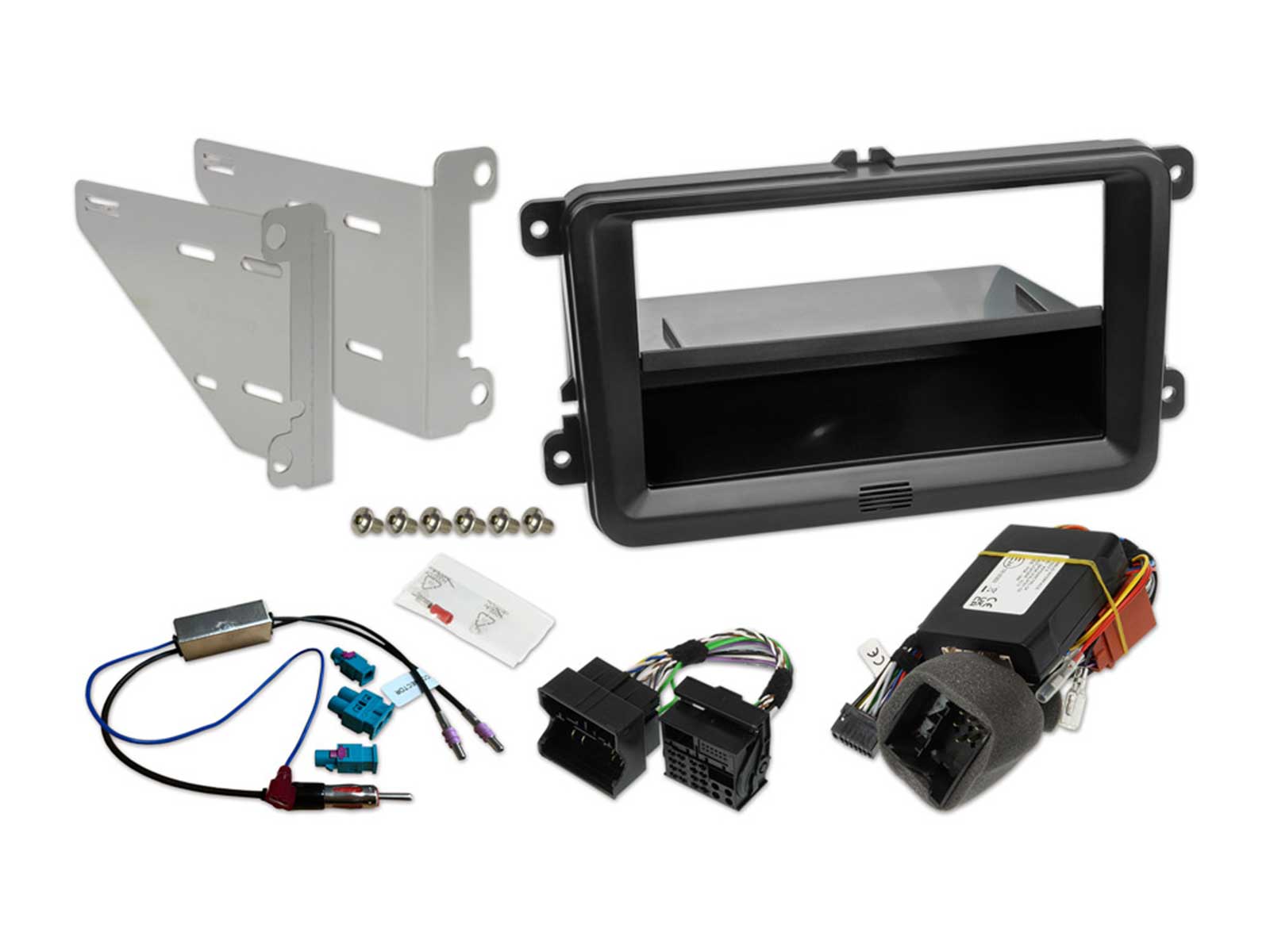

Ein Antennenadapter mit Phantomspeisung und ein Power-Quadlock-Adapter sind ebenfalls enthalten. Sie können sogar das originale VW/Skoda/Seat Mikrofon und die Rückfahrkamera direkt mit dem Kabelbaum anschließen und weiter nutzen.

Ausstattung

• Installations-Set für iLX-705D / F905 / F115 / INE-F904D/DC /INE-W720D/DC in diversen VW, Seat, Skoda mit MIB-PQ, (2009-2014). inklusive CAN / SWRC / Display / Klima / PDC-Interface, Antennenadapter
• 1-DIN Alpine Halo und 2-DIN Einbauset mit CAN zu UART-Interface für VW Plattform (MIB-PQ - Seat, Skoda und Volkswagen)
• Einbauset für die VW Palttform (MIB-PQ - Seat, Skoda und VW)
• CAN-zu-UART-Interface mit Unterstützung für Lenkradfernbedienung (SIRI Ready) und Multifunktionsanzeige (MFA)
• Unterstützung der visuellen Parkanzeige (PDC) und der Anzeige der Klimaanlage/Heizung
• CAN-zu-Analog-Wandlung für Zündung (ACC-Signal), Feststellbremse, Geschwindigkeitsimpuls und Rückfahrsignal
• Beibehaltung der originalen Fahrzeugeinstellungen (Interfaceeinstellungen im Alpine- auptgerät einstellbar)
• Alpine fahrzeugspezifischer Anschlusskabelbaum mit Quadlock-Stecker
• Inklusive Power-Quadlock-Adapter
• Beibehaltung der HVAC (heizung, Lüftung und Klimaanlage) und OPS (Optische Parkanzeige) (falls original vorhanden)
• SIRI und OK Google Support
• Unterstützt originalen Fahrzeugverstärker, Mikrofon und Rückfahrkamera (Keine Unterstützung von RGB Kameras)
• Inklusive Antennenadapter mit Phantomspeisung
• Inklusive herausnehmbarem 1-DIN-Staufach für den Einbau von 1-DIN-Hauptgeräten in den 2-DIN-Radioschacht.
• Kompatible Alpine Head Units: iLX-705D, iLX-F905D, iLX-F115D, INE-F904D, INE-F904DC, INE-W720D, INE-W720DC

Kompatibel mit:

• Volkswagen Amarok (2H) 03/2010 - 08/2016
• Volkswagen Beetle (5C) 11/2011 - 05/2016
• Volkswagen Caddy (2K / 2KN) 2010 - 05/2015
• Volkswagen CC (3CC) 01/2012 - 11/2016
• Volkswagen EOS (1F) 05/2006 - 05/2015
• Volkswagen Golf VI (1K / 1KM) 11/2008 - 04/2013
• Volkswagen Golf VI Cab. (1K / 1KM) 06/2011 - 2016
• Volkswagen Golf Plus Facelift 01/2009 - 2014
• Volkswagen Jetta VI (16) 01/2011 - 2016

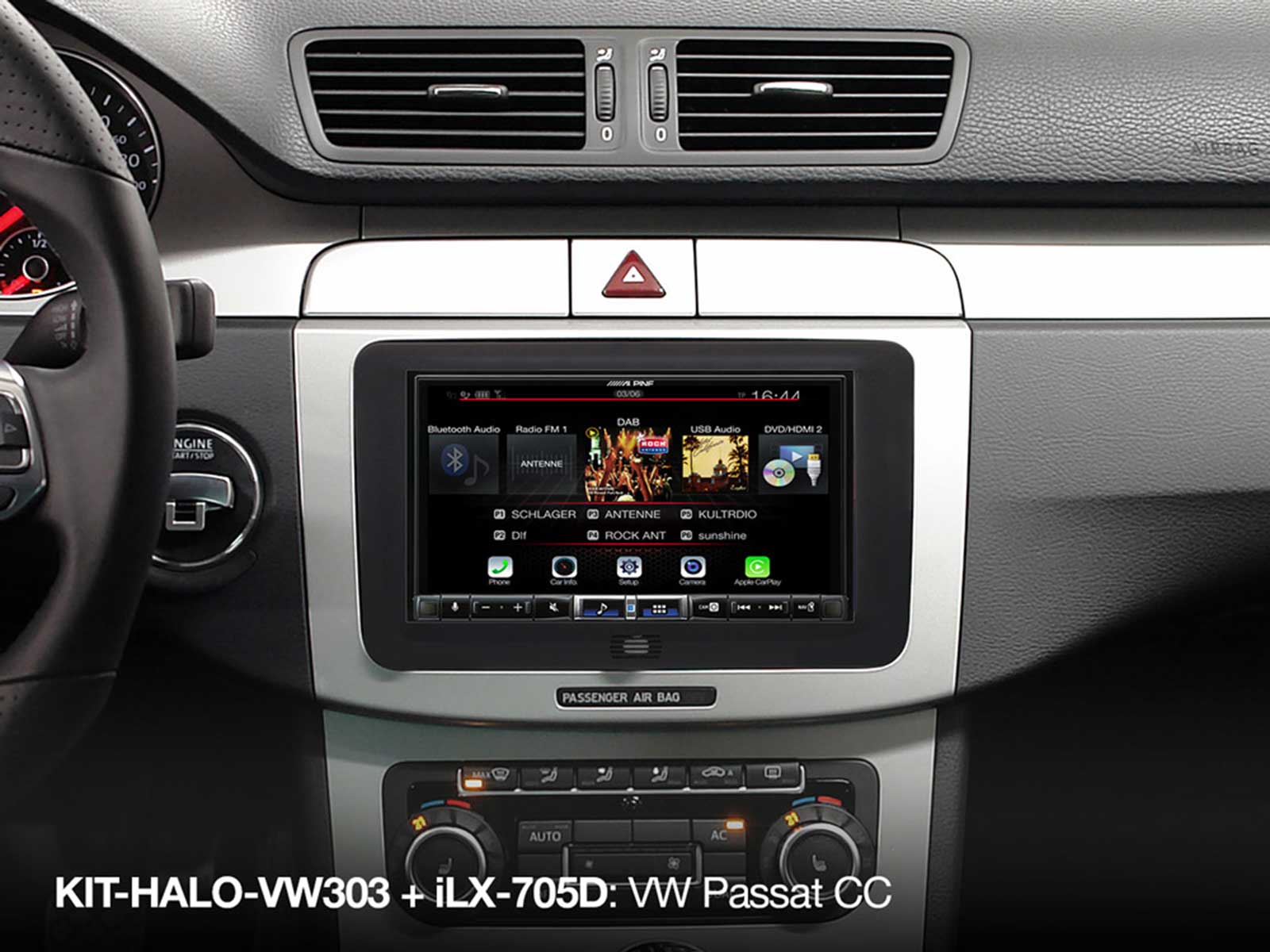

• Volkswagen Passat CC (35) 06/2008 - 2012
• Volkswagen Passat B7 (36) 11/2010 - 10/2014

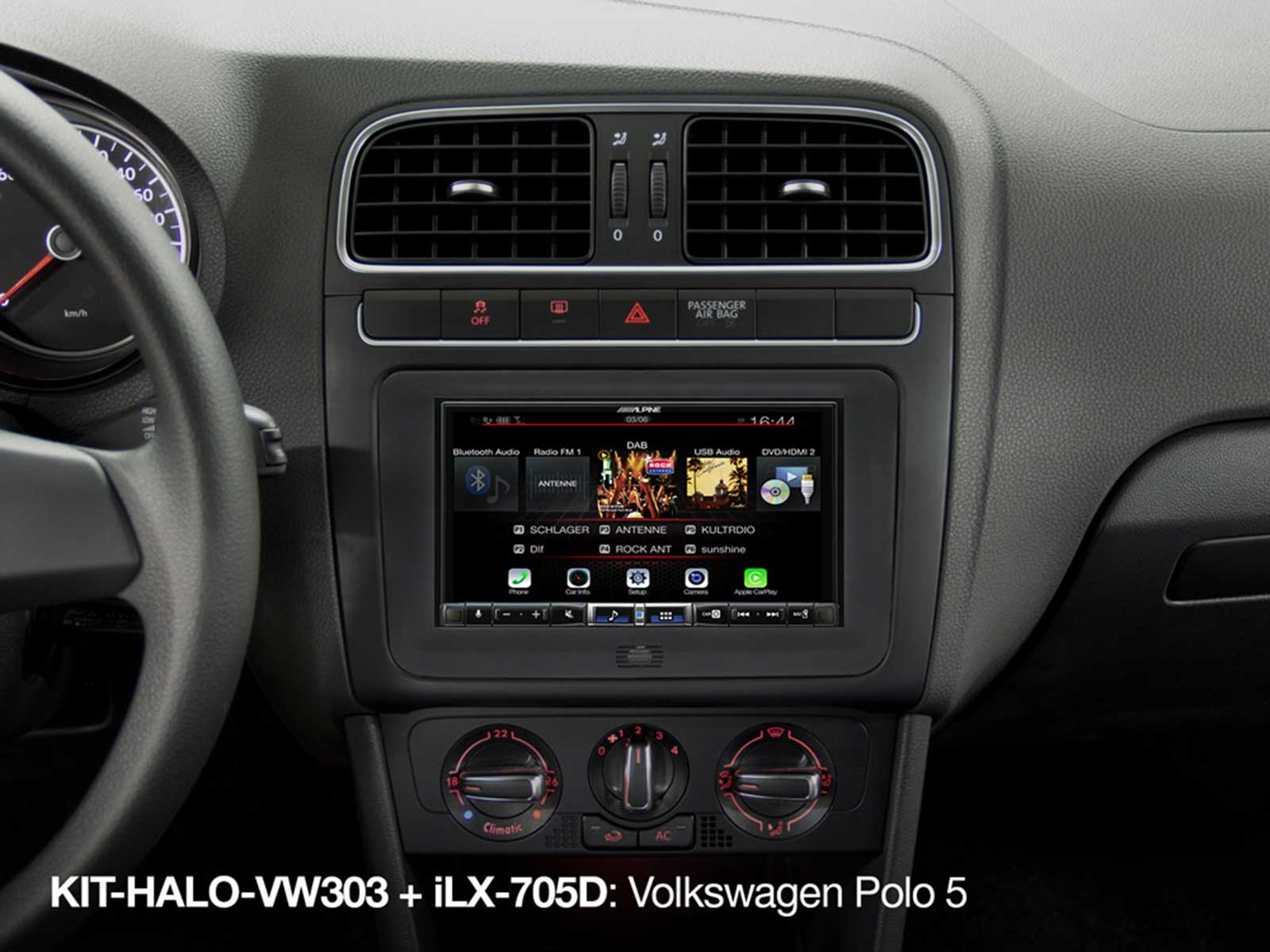

• Volkswagen Polo V (6R) 03/2009 - 04/2014
• Volkswagen Scirocco III (13) 08/2008 - 2017
• Volkswagen Sharan II (7N) 09/2010 - 2017
• Volkswagen T5 Facelift (7 H/E/J) 09/2009 - 06/2015

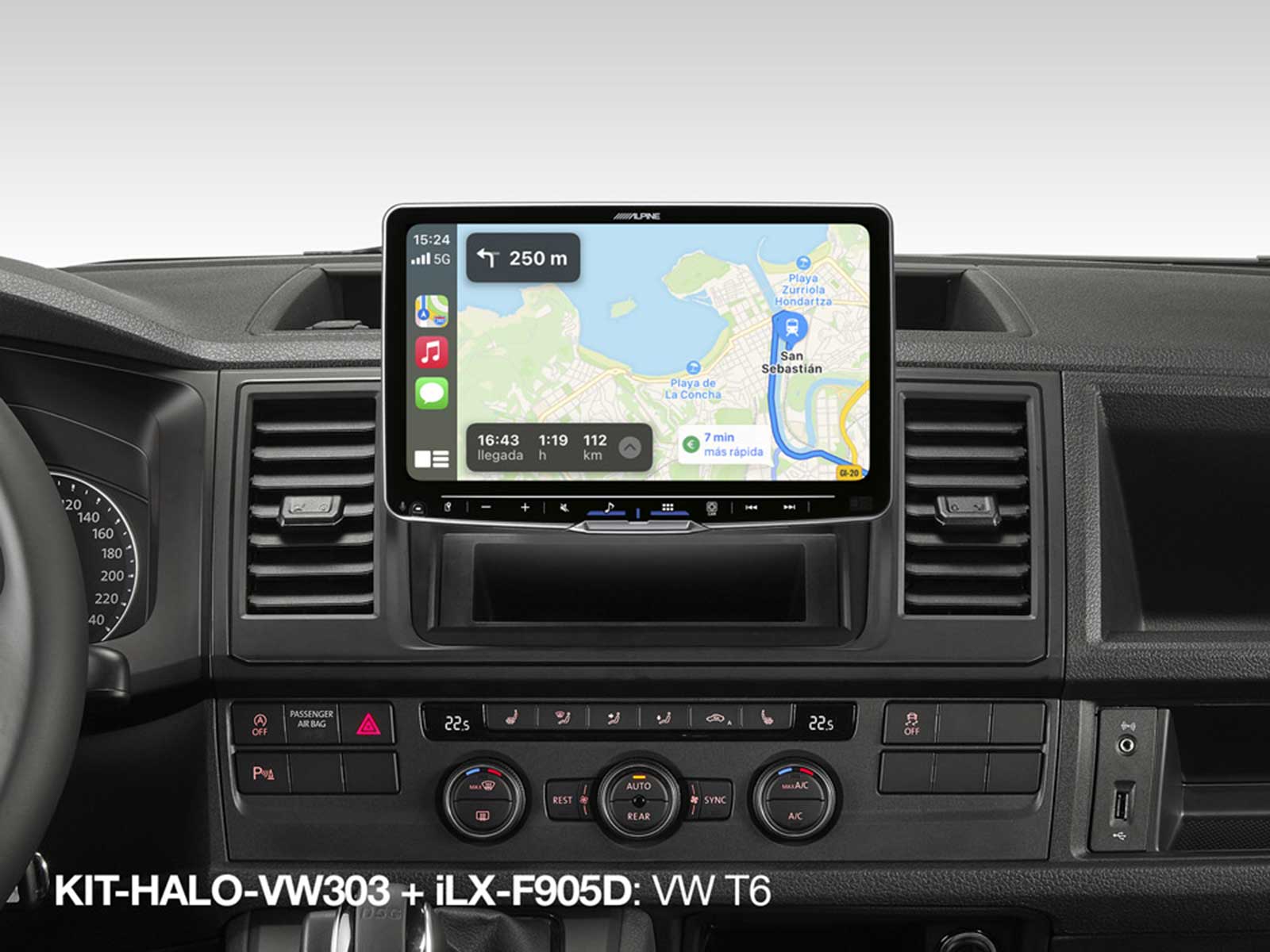

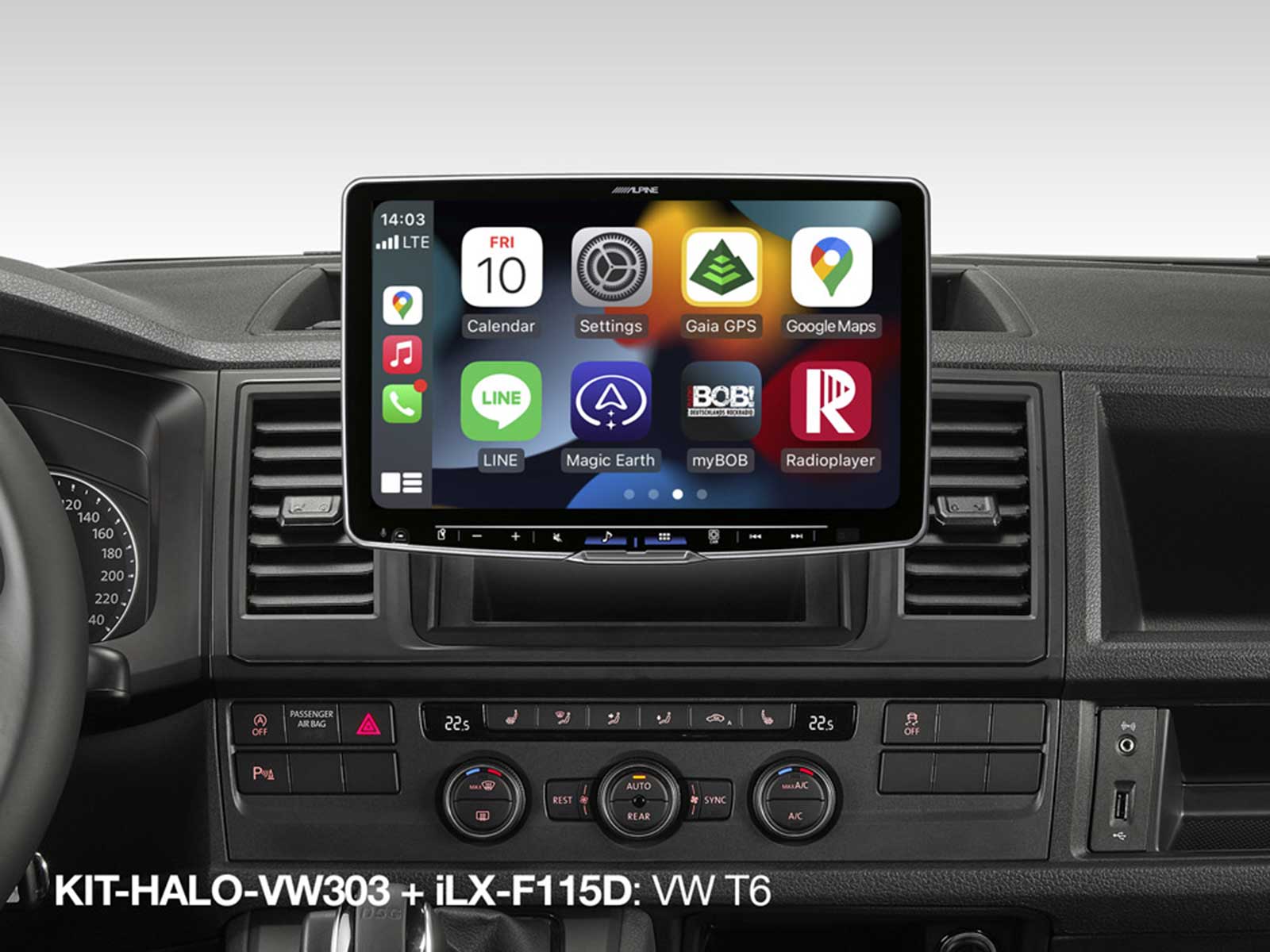

• Volkswagen T6 (7 H/E/J) 07/2015 - 09/2019
• Volkswagen Tiguan (5N) 04/2007 - 2015
• Volkswagen Touran (1T / GP / GP2) 2010 - 04/2015
• Skoda Fabia II (5J) 2010 - 10/2014
• Skoda Octavia II (1Z) 01/2009 - 2013
• Skoda Rapid (NH) 10/2012 - 03/2015
• Skoda Roomster (5J) 2010 - 04/2015
• Skoda Superb II (3T) 07/2008 - 06/2015
• Skoda Yeti (5L) 08/2009 - 2015
• Seat Alhambra (7N) 10/2010 - 2015
• Seat Leon (1P/1PN) 03/2009 - 10/2012
• Seat Toledo (KG) 03/2013 - 2015
• Wichtiger Hinweis:
  - Nur für Fahrzeuge mit weißer Multifunktionanzeige (MFA). Nicht kompatibel mit original CAR-Tasten Radio.
  - Bei Fahrzeugen mit weißer MFA kann es notwendig sein, das Fahrzeug für die Aktivierung der Visualisierung programmieren zu lassen, wenn das Fahrzeug zuvor nicht mit einem Bildschirm ausgestattet war. Bitte wenden Sie sich an einen autorisierten Händler oder eine Servicewerkstatt.

optionales Zubehör

• KAE-F2S DAB+ Antennenadapter für Volkswagen Golf VII / Golf VI / Skoda Octavia 3
• KAE-F2GT21 Antennenadapter Fakra (m) auf GT21 (f) für Fahrzeuge mit original GNSS-Antenne und FAKRA Stecker
• KAE-F2GT5 GPS-Antennenadapter für Volkswagen Golf VII und weitere
• KAE-GT521 GNSS-Antennenadapter GT5 (f) auf GT21 (m)
• KWE-DY01G6 Anschlussmodul für Dynaudio Soundsystem im Golf 6
