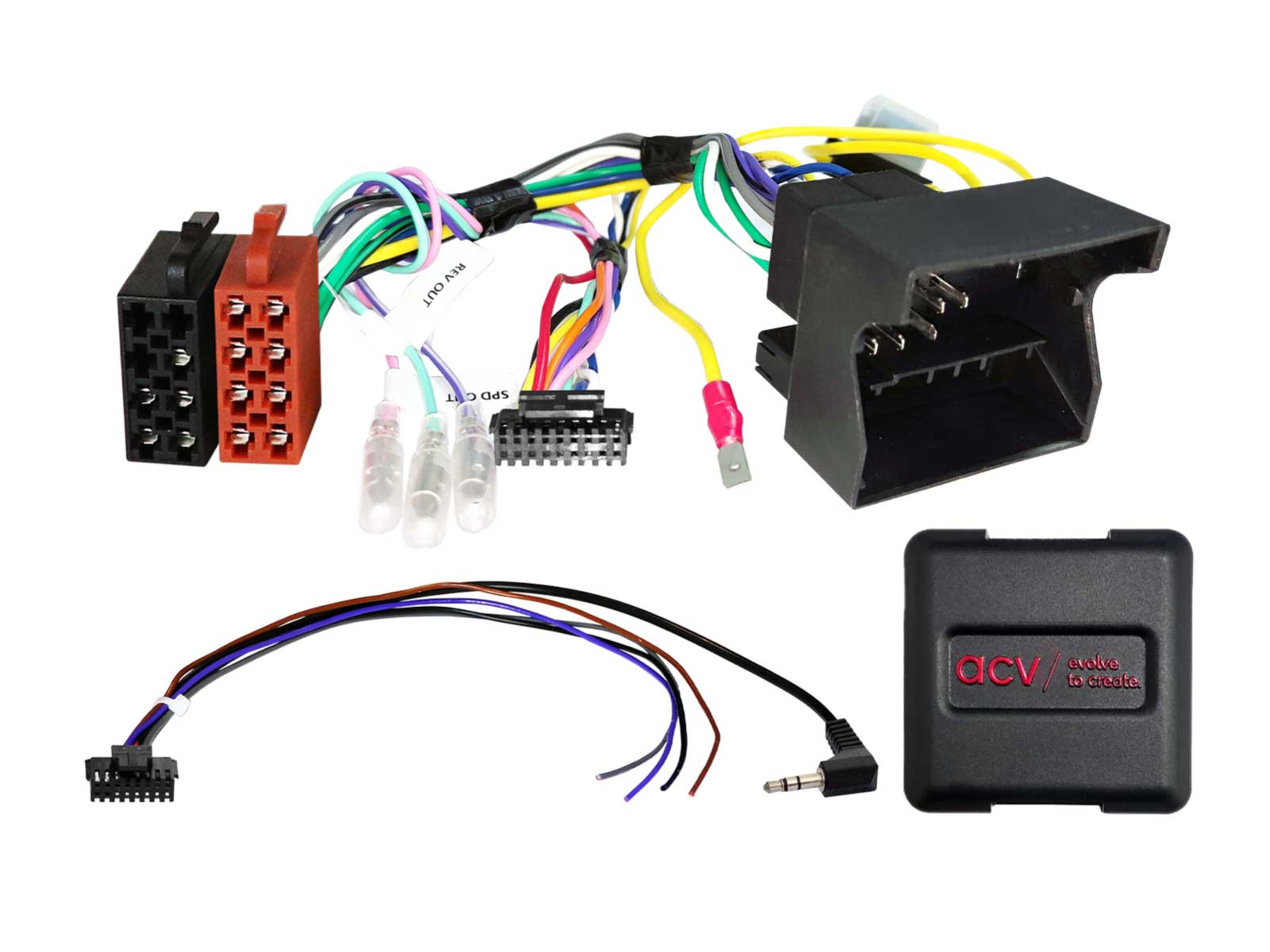

ACV Lenkradfernbedienungsadapter für BMW / Mini 40Pin Quadlock Multilead CAN Bus - 42XBM005

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013 (Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er / 3er / 5er / X5 / X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012, optional Aktivsystemadapter BMW MOST > Cinch > Artikel: 13-1024-51)
• BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013 (Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er / 3er / 5er / X5 / X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012, optional Aktivsystemadapter BMW MOST > Cinch > Artikel: 13-1024-51)
• BMW 5er (E60/E61) 07/2003 - 07/2010 (Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er / 3er / 5er / X5 / X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012, optional Aktivsystemadapter BMW MOST > Cinch > Artikel: 13-1024-51)
• BMW 6er (E63/E64) 09/2004 - 11/2010
• BMW 7er (E65/E66) 08/2001 - 11/2008
• BMW Z4 (E89) 05/2009 - 08/2016
• BMW X1 (E84) 10/2009 - 06/2015
• BMW X5 (E70) 03/2007 - 09/2013 (Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er / 3er / 5er / X5 / X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012, optional Aktivsystemadapter BMW MOST > Cinch > Artikel: 13-1024-51)
• BMW X6 (E71/E72) 05/2008 - 06/2014"
• BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015 (OEM Tachodisplay nicht unterstützt)
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock BMW Stecker
  - Anschluss: OEM Lenkradfernbedienung auf 3,5mm Klinke / loses Kabel
  - Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
  - Fahrzeuge mit Business Professional OEM Gerät
  - Fahrzeuge ohne iDrive
  - Fahrzeuge ohne OEM MOST Soundsystem (Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er / 3er / 5er / X5 / X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012, optional Aktivsystemadapter BMW MOST > Cinch > Artikel: 13-1024-51)
  - PDC / Warntöne nicht unterstützt (Fahrzeuge mit PDC hinten LFB BMW / Mini diverse Fahrzeuge 40Pin Quadlock/PDC > Artikel: 42a-1024-009, optional Warnton Interface BMW / Citroen / Peugeot / Fiat / Ford / Volvo > Artikel: can-pdc)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
