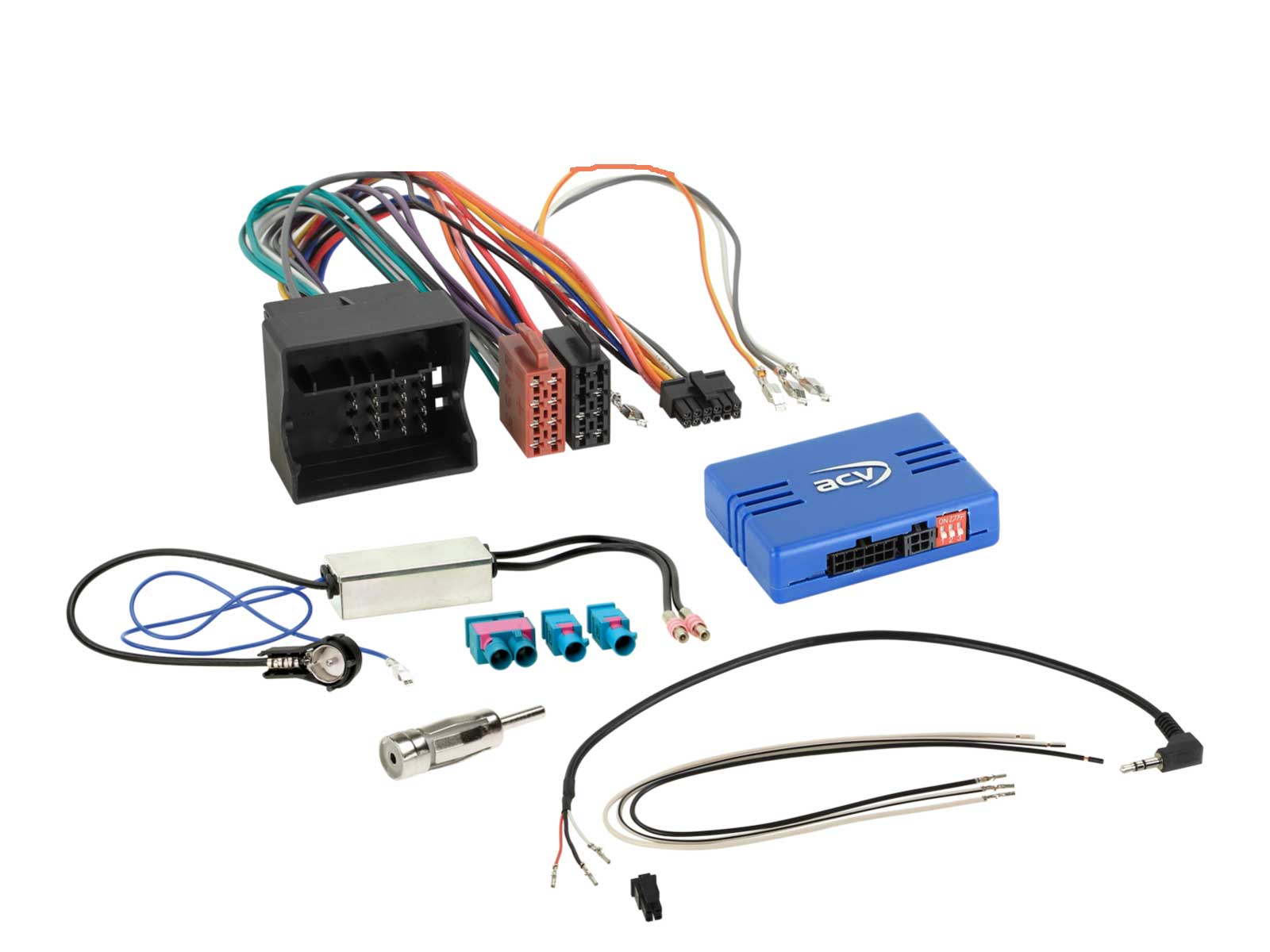

ACV Lenkradfernbedienungsadapter für VW Quadlock Fakra (Set), DIN / ISO / Multilead - 42a-1324-001-2

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

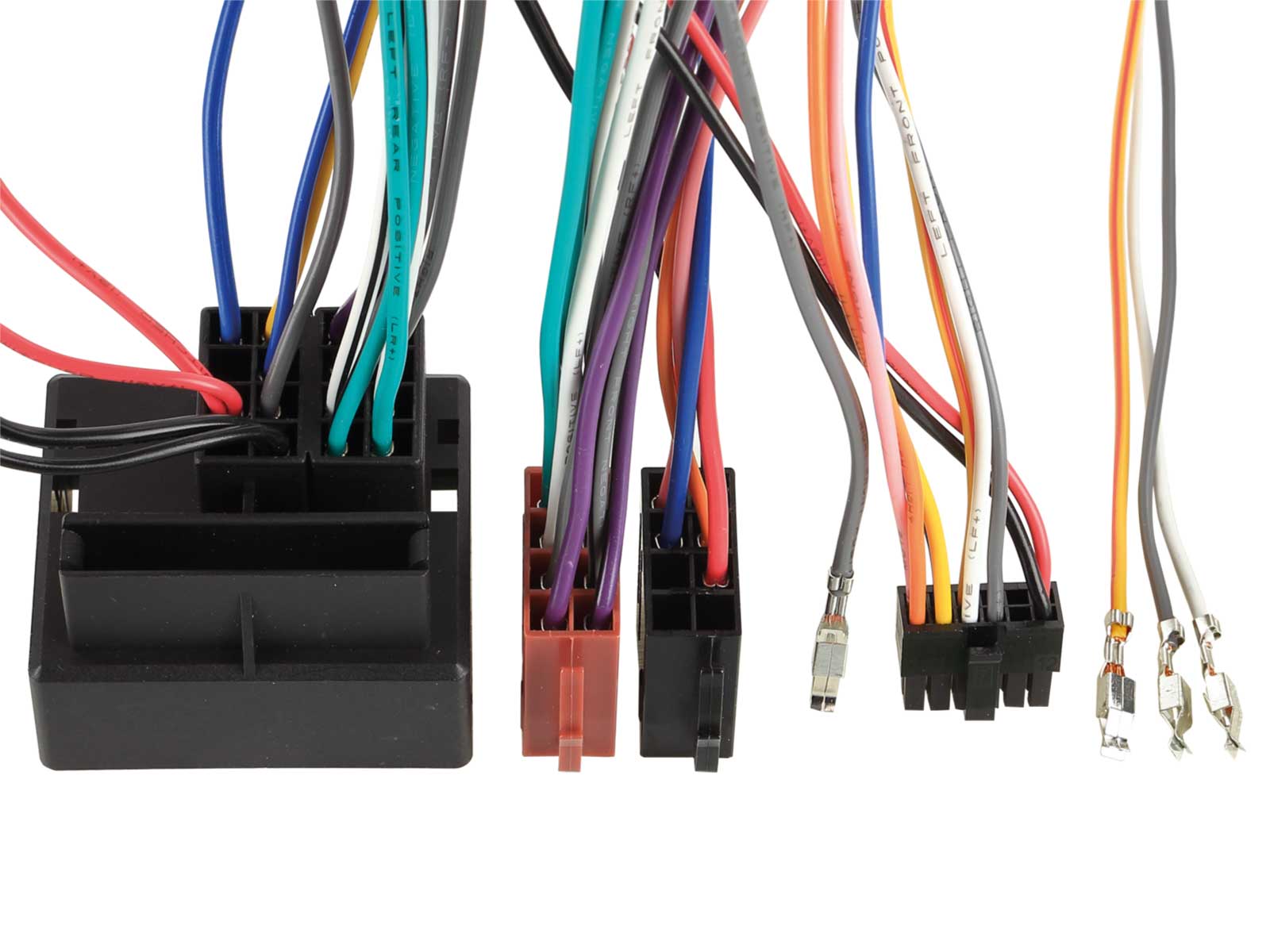

• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, CAN Bus Aktivierung, OEM Soundsystem unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb / grün gelb / rot: Geschwindigkeitssignal, grau: Interface keine Funktion, grau: 40 Pin Quadlock Pin 11 +12 Amp Remote DynAudio OEM Soundsystem

kompatibel mit:

• Audi A1 (8X) 07/2010 - 04/2018 (Fahrzeuge mit Chorus OEM Gerät mit monochromen Display)
• Audi A3 (8P) 05/2003 - 04/2005 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi A3 (8P) 10/2004 - 04/2013 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi A4 B6 (8E) 11/2000 - 10/2005 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi A4 B7 (8E) 11/2004 - 02/2009 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi A5 (8T/8F) 06/2007 - 10/2011 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi A6 (C5/B4) 05/2001 - 03/2006 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Chorus OEM Gerät mit monochromen Display)
• Audi Q3 (8U) 02/2015 - 06/2018 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi Q5 (8R) 09/2008 - 05/2012 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi Q5 (8R) 09/2012 - 01/2017 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi R8 (42) 04/2007 - 05/2015 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Audi TT (8J) 04/2006 - 04/2010 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25 / OEM Soundsystem CAN Aktivierung)
• Audi TT (8J) 08/2010 - 03/2014 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25 / OEM Soundsystem CAN Aktivierung)
• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Altea (5P) 06/2004 - 03/2009
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Exeo (3R) 03/2009 - 05/2013 (Fahrzeuge mit 2-DIN OEM Gerät, Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25)
• Seat Ibiza (6J) 06/2008 - 02/2012
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Mii (AA) 12/2011 - 06/2019 (Fahrzeuge ohne OEM Soundsystem)
• Seat Toledo (5P) 01/2005 - 10/2009
• Seat Toledo (NH) 03/2013 - 05/2015
• Skoda Citigo (AA) 06/2012 - 05/2017 (Fahrzeuge ohne OEM Soundsystem)
• Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 06/2004 - 05/2009
• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Superb (3T) 06/2013 - 05/2015
• Skoda Yeti (5L) 08/2009 - 10/2013
• VW Amarok (2H) 07/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW Caddy IV (DU) 06/2015 - 09/2020 (Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX / SD / USB)
• VW Caravelle (7H) 10/2004 - 09/2009 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW Caravelle (7H) 09/2009 - 05/2015 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW CC (3C/35) 06/2008 - 11/2011
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 05/2006 - 10/2010
• VW Eos (1F) 10/2010 - 04/2015
• VW Fox (5Z) 04/2005 - 06/2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI (1K) 06/2011 - 07/2016
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Multivan (7H) 10/2004 - 09/2009 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW Multivan (7H) 09/2009 - 05/2015 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Phaeton (3D) 05/2007 - 05/2010
• VW Polo IV (9N) 03/2005 - 03/2009
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW T5 Transporter (7H) 08/2003 - 09/2009 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW T5 Transporter (7H) 09/2009 - 05/2015 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW T6 (7HC) 07/2015 - 08/2019 (Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX / SD / USB)
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touareg I (7L) 06/2003 - 11/2006 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW Touareg I (7L) 11/2006 - 02/2010 (Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26)
• VW Touran (1T) 01/2003 - 09/2006
• VW Touran (1T) 11/2006 - 04/2010
• VW Touran (1T) 08/2010 - 04/2015
• VW UP! (AA) 12/2011 - 06/2016 (Fahrzeuge ohne OEM Soundsystem)
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker > Artikel: 42cx25
  - Anschluss: OEM Lenkradfernbedienung > Artikel:42arc100
  - Anschluss: OEM Antenne Fakra(f) > DIN(m)/ISO(m)
  - Radioanschlusskabel Pioneer AVH/DMH/SPH 2022> Nachrüstgeräte zusätzlich: LFB Kabel 42a/42cx401 > Pioneer AVH/DMH/SPH 2022> Klinke > Artikel: 42arc1072
  - Dipschalterstellung für Nachrüstgerät prüfen
  - CAN Bus Aktivierung OEM Soundsystem unterstützt
  - Fahrzeuge Audi /Seat Exeo mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
  - Fahrzeuge Audi /Seat Exeo mit Bosch BNS 5.0 Monochrom OEM Navigation
  - Fahrzeuge Audi /Seat Exeo mit RNS-E 16:9 OEM Navigation
  - Fahrzeuge Audi /Seat Exeo mit OEM Soundsystem: LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Cinch > 42a-1321-002, LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Pro > 42a-1321-006
  - Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz > Artikel: 13-1424-25
  - Fahrzeuge Skoda mit Bolero / Stream OEM Gerät
  - Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation
  - Fahrzeuge ohne Technisat OEM Gerät
  - Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
  - Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation
  - Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern
  - Fahrzeuge VW mit DynAudio OEM Soundsystem: +12V Amp Remote Kammer D(A) Pin 11 grau mit OEM Gerät vor Anschluss durch Messen prüfen
  - Fahrzeuge VW Caravelle / Multivan / T5 Transporter / Touareg mit OEM Soundsystem: Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
  - Fahrzeuge ohne 52 Pin Quadlock
  - Fahrzeuge Audi ohne MMI System
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
