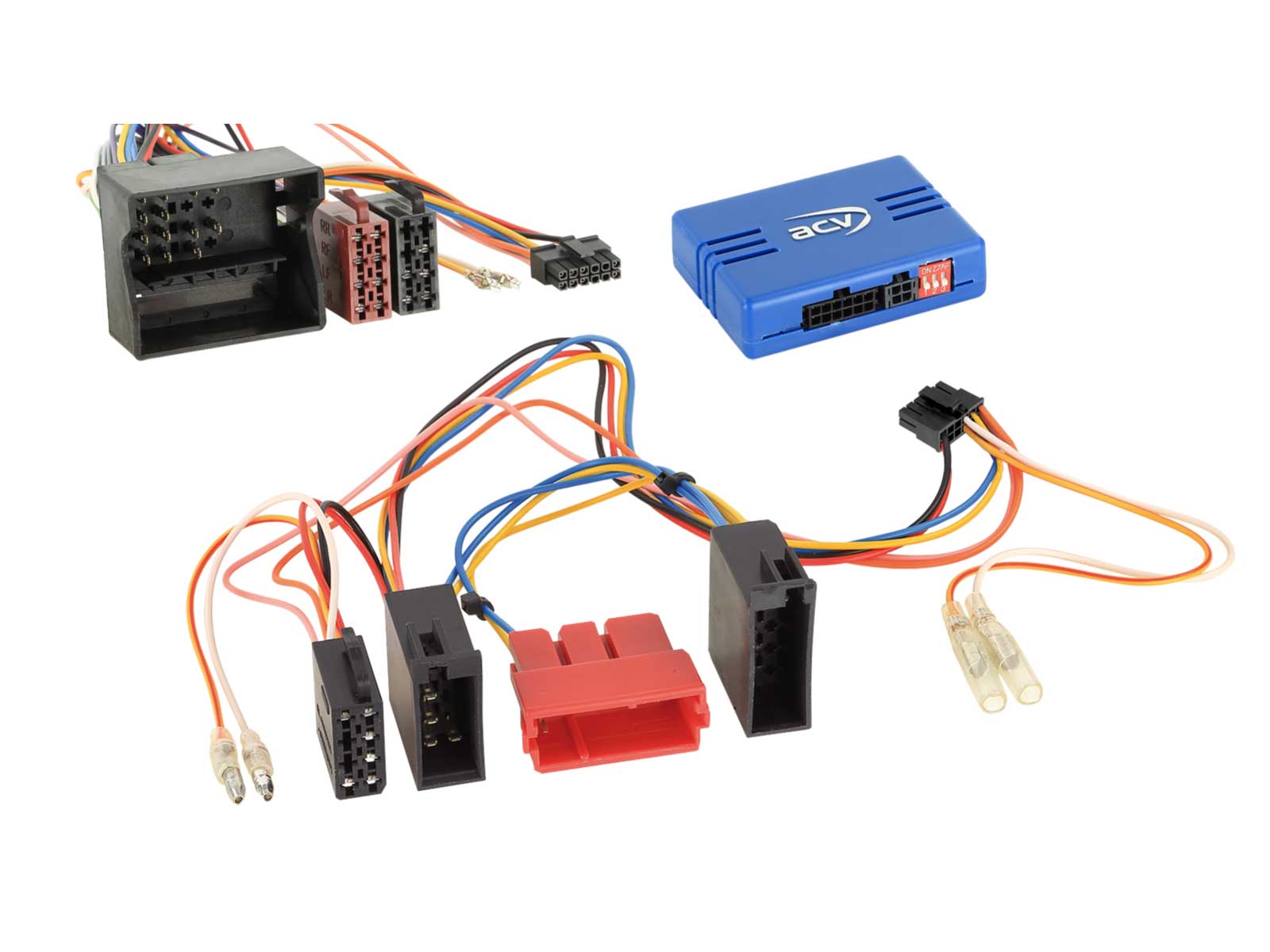

ACV Lenkradgrundinterface mit CAN-Bus für Mercedes / Smart / VW ISO/10Pin ISO/Mini - 42a-1190-00c

• Um die Lenkradfunktion zu erhalten, wird ein radiospezifisches Anschlusskabel benötigt.
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein; rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb/grün gelb/rot: Geschwindigkeitssignal

kompatibel mit:

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (W203) 03/2000 - 01/2005
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011 (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert)
• Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015 (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert)
• Mercedes Citan 420 (W420) 10/2021 - 2024
• Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
• Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
• Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 - 09/2010
• Mercedes E-Klasse (W210) 06/1999 - 12/2002
• Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
• Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013 (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert)
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008
• Mercedes M-Klasse (W164) 10/2008 - 07/2011
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SL-Klasse (R230) 08/2001 - 02/2006
• Mercedes SLK-Klasse (R171) 04/2008 - 03/2011
• Mercedes SLR (C199) 12/2003 - 12/2009
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 - 12/2020 (Fahrzeuge mit E-Call > Artikel: 1424-27-0) / (Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt, Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich)
• Mercedes Sprinter (W907/W910) 11/2019 - 2024 (Fahrzeuge mit E-Call > Artikel: 1424-27-0) / (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert) / (Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt, Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich)
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Mercedes Vito (W447) 10/2014 - 02/2019 (Fahrzeuge mit E-Call > Artikel: 1424-27-0) / (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert) / (Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt, Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich)
• Mercedes Vito (W447) 05/2019 - 2024 (Fahrzeuge mit E-Call > Artikel: 1424-27-0) / (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert) / (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert) / (Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt, Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich)
• Smart For Four (W454) 01/2004 - 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016 (Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert)
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28
  - Anschluss: ISO / 10 Pin ISO / Mini ISO Mercedes Stecker > Artikel: 42cx26
  - Dipschalterstellung für Nachrüstgerät prüfen
  - Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
  - Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
  - Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
  - Fahrzeuge Mercedes mit Audio 50 APS Comand NTG 2 / NTG 2.5 OEM Navigation (Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 10 / Audio 20 OEM Gerät codieren wenn möglich)
  - Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM Gerät
  - Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN OEM Gerät
  - Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung
  - Fahrzeuge Mercedes Vito (W447) mit Audio 10 / Audio 15 OEM Gerät
  - Fahrzeuge Mercedes Vito (W447) mit Audio 30 / Audio 40 OEM Navigation
  - Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
  - Fahrzeuge VW Crafter mit RCD 3002 OEM Gerät
  - Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
  - Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
  - Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
  - Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss: braun-rot verdrillt: CAN high, braun verdrillt: CAN low
  - CAN Bus an CAN Bus Verteiler Schwellerleiste
  - CAN Bus an Klimatronik
  - CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
  - OEM Geräte mit ISO Blockanschluss: ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
  - Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem: Aktivsystemadapter verschiedene Fahrzeuge ISO > ISO > Artikel: 13-1190-50
  - Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem: Aktivsystemadapter Mercedes/Porsche MOST > Cinch ISO > Artikel: 13-1190-52-1
  - Aktivsystemadapter Mercedes diverse Fahrzeuge MOST > Cinch > Artikel: 13-1190-53-1
  - Kompatibel mit allen Fahrzeugen aus LFB Interface: LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
  - LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1190-003
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv
