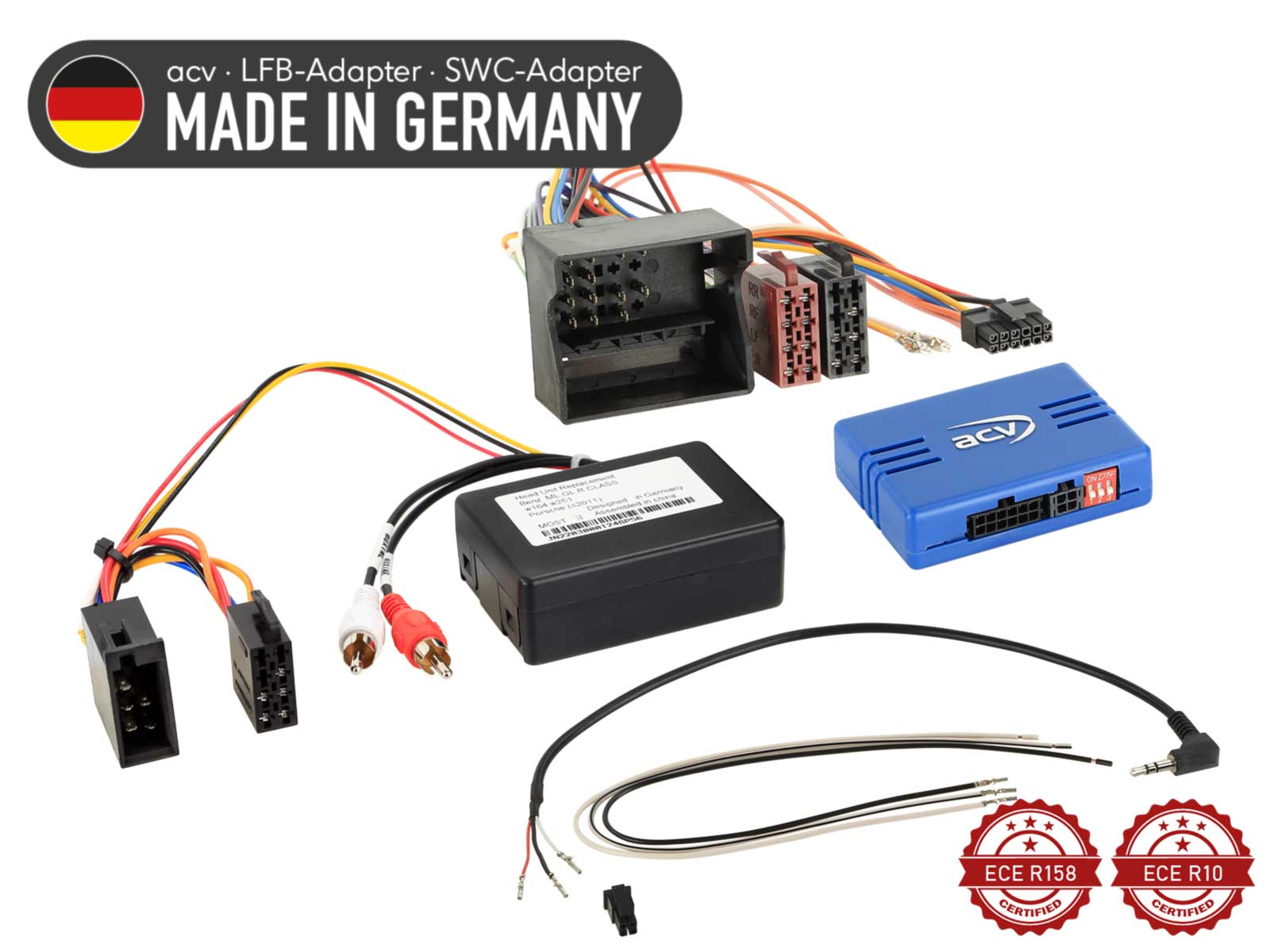

ACV Lenkradgrundinterface mit CAN-Bus für Mercedes Fahrzeuge Quadlock Multilead Amp - 42A-1190-008

• Um die Lenkradfunktion zu erhalten, wird ein radiospezifisches Anschlusskabel benötigt.
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, MOST25 OEM Soundsystem unterstützt; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb/grün gelb/rot: Geschwindigkeitssignal

kompatibel mit:

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008
• Mercedes M-Klasse (W164) 10/2008 - 07/2011
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SL-Klasse (R230) 04/2008 - 12/2011
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss MOST25 Interface > ISO(m/f)
  - Anschluss: OEM Soundsystem MOST25 > Cinch(m) rot/weiß
  - Dipschalterstellung prüfen
  - Fahrzeuge mit MOST25 OEM Soundsystem
  - Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
  - Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
  - Uhrzeiteinstellungen nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
  - Fahrzeuge SL-Klasse (R230) 04/2008 - 12/2011 > NTG2.5 kompatibel
  - Fahrzeuge SL-Klasse (R230) 03/2006-02/2008 > NTG2.0 nicht kompatibel
  - Fahrzeuge ohne Audio 10 OEM Gerät
  - Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
  - Fahrzeuge ohne D2B OEM Soundsystem
  - In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
  - Anschluss Most-Interface ISO(m/f): gelb: +12V Dauerstrom Klemme 30, schwarz: Masse Klemme 31, rot: +12V geschaltet Zündungsstrom Klemme 15 / Amp Remote / Antennenremote
  - Cinch > Front-Vorverstärkerausgang Nachrüstradio
  - Faderfunktion nicht unterstützt
  - OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen
  - Lichtwellenleiter Verbinder MOST-Ring > Artikel: 771000-2100
  - Lichtwellenleiter Schleife (f) MOST-Ring > Artikel: 771000-2101
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
