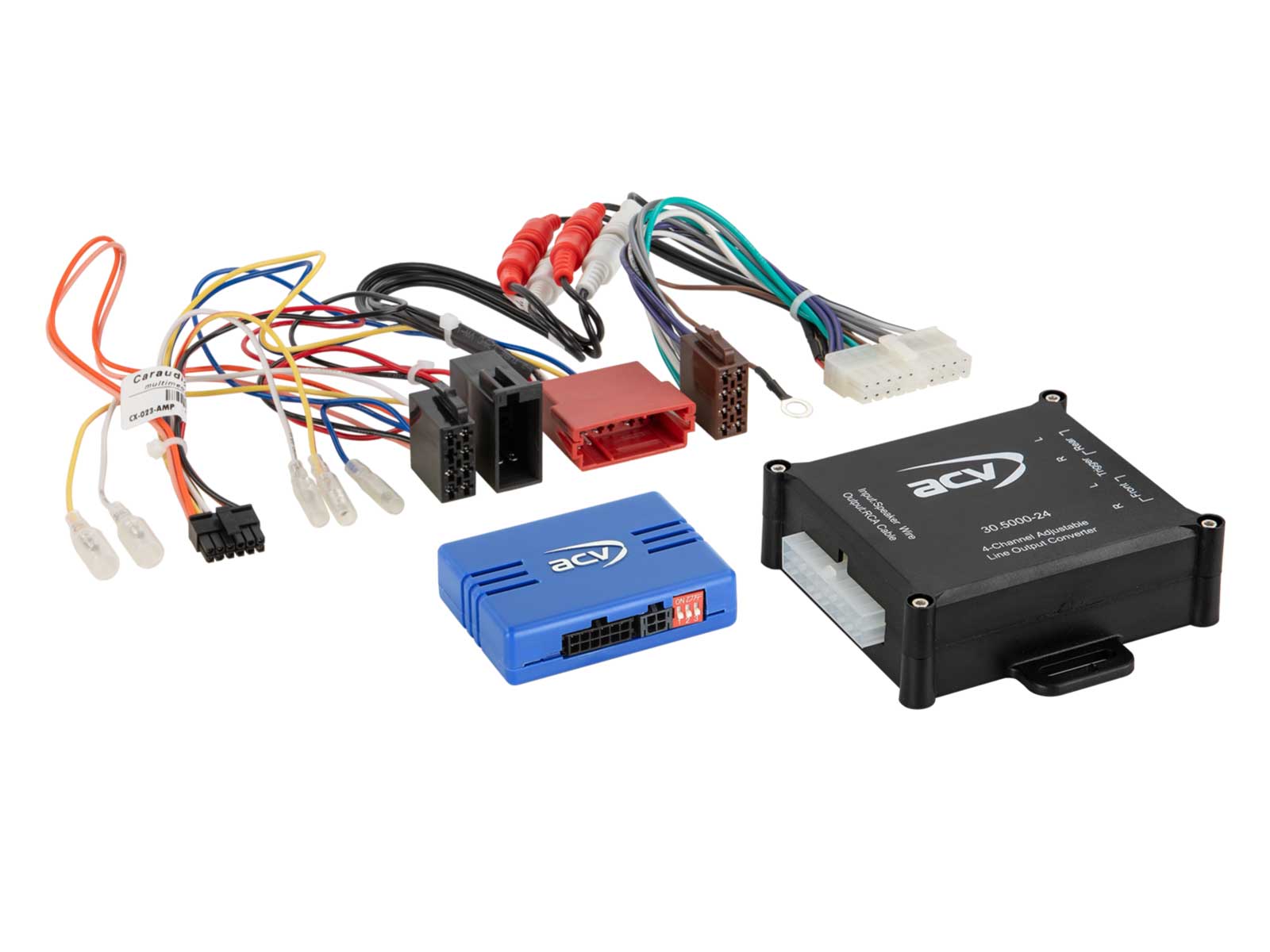

ACV Lenkradgrundinterface mit CAN-Bus für Audi A2 / A3 / A4 / A6 / TT ISO/Mini ISO 4K - 42a-1321-008

• Um die Lenkradfunktion zu erhalten, wird ein radiospezifisches Anschlusskabel benötigt.
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem 2 Kanal / 4 Kanal; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rosa: +12V Zündung Klemme 15 1,5A max., orange: +12V Beleuchtung Klemme 58 0,1A max., weiß: +12V Rückfahrsignal 1,5A max., gelb/grün gelb/rot: Geschwindigkeitssignal

kompatibel mit:

• Audi A2 (8Z) 11/1999 - 07/2005
• Audi A3 (8L) 08/2000 - 06/2003
• Audi A3 (8P) 07/2003 - 05-2005
• Audi A4 (B6/B7) 11/2000 - 02/2009
• Audi A6 (4B/C5) 05/2001 - 03/2006
• Audi TT (8N) 09/1998 - 07/2006
• Hinweis:
  - CAN Bus
  - Anschluss: ISO / Mini ISO Stecker > Atikel: 42cx23-amp
  - Anschluss: OEM Soundsystem 4 Kanal > ISO Lautsprecherausgang
  - blau: +12V Amp Verstärker Remote
  - braun: Masse GND optional wenn keine Tonausgabe vorhanden
  - Dipschalterstellung für Nachrüstgerät prüfen
  - Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM Gerät mit 2 Drehreglern
  - OEM Soundsystem Pegelanpassung kanalgetrennt
  - Diagnose LED: blau blinken > CAN Bus Suche, blau konstant > CAN Bus aktiv, rot > +12V Zündungsstrom aktiv

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
