Einbauset mit Lenkradadapter für DIN Autoradio in Ford C Max, S-Max, Focus, Fiesta - schwarz

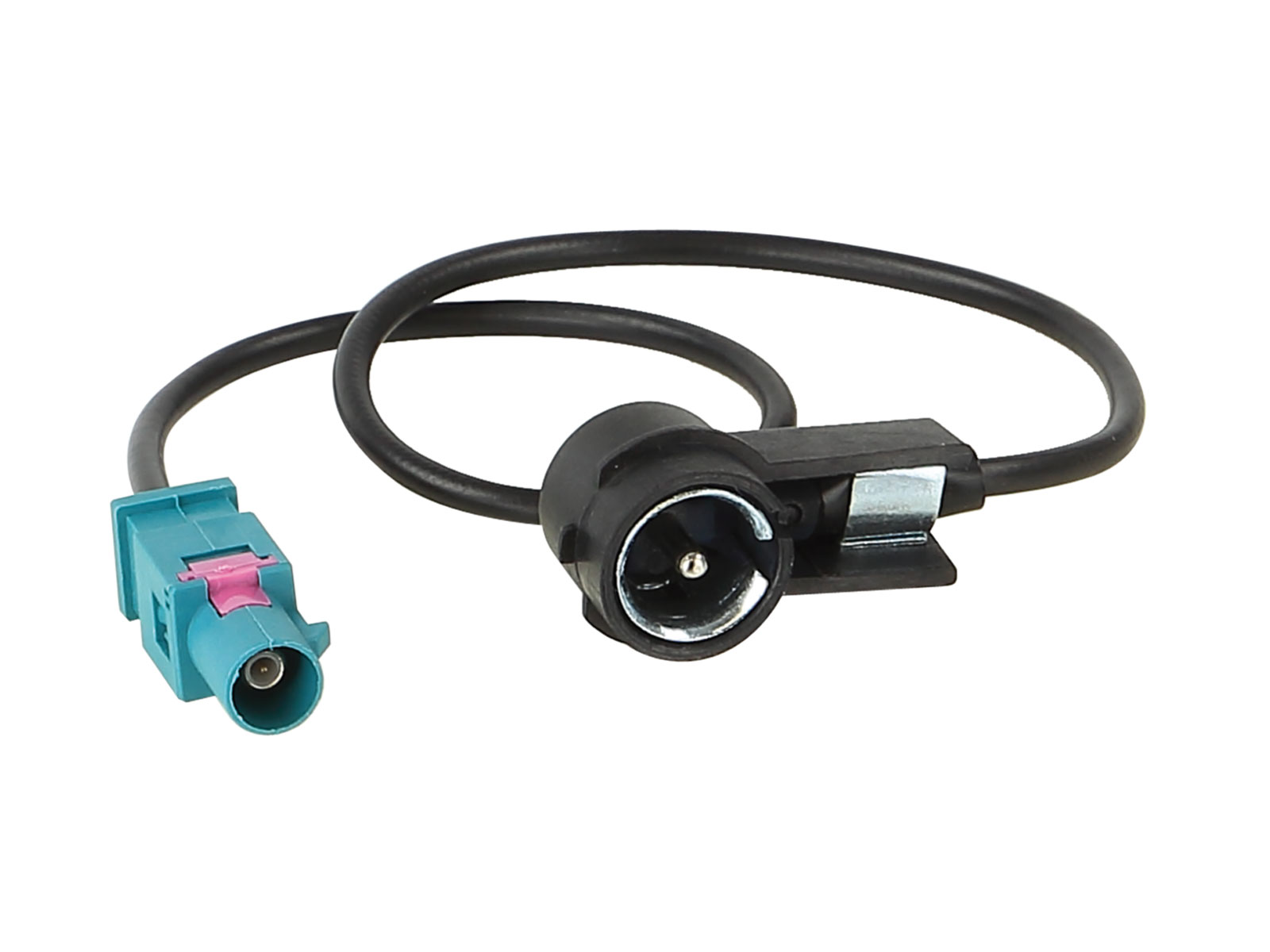

• Antennenadapter - Fakra (Stecker) - ISO (50 Ohm, Stecker)
  - Einzelpreis: 5,94 EUR*

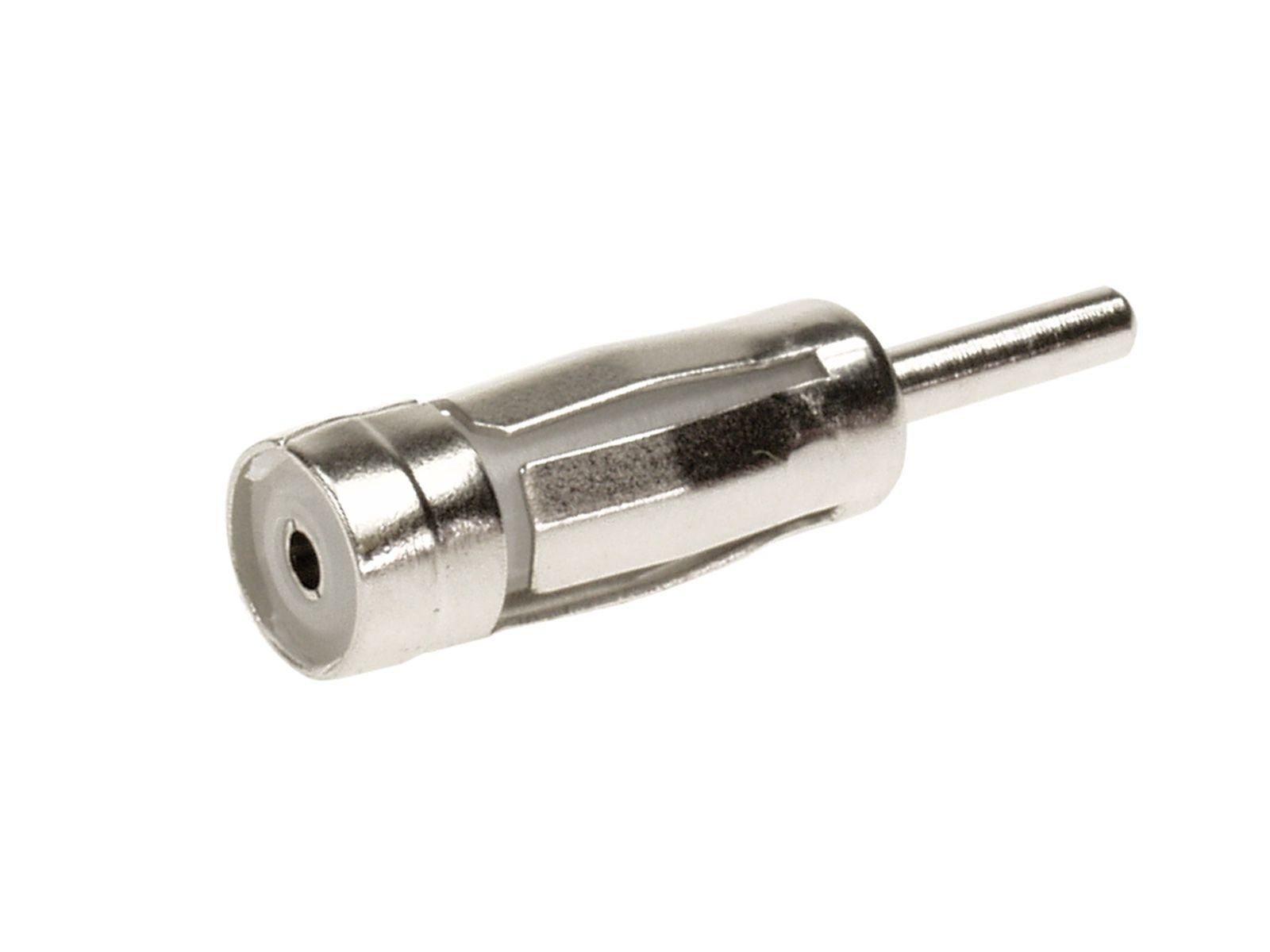

• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker) - 10301
  - Einzelpreis: 1,42 EUR*
• ACV Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead CAN Bus - 42XFO003
  - Einzelpreis: 62,24 EUR*
• Einbaurahmen für DIN Autoradio in Ford - schwarz
  - Einzelpreis: 12,00 EUR*

• DIN Radioblende (schwarz)
• Lenkradfernbedienungsadapter für Ford Fahrzeuge 40Pin Quadlock Multilead CAN Bus
• Antennenadapter Fakra (M) auf ISO (50 Ohm)
• Antennenadapter Kurzform - ISO (50 Ohm, Buchse) - DIN (150 Ohm, Stecker)
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Ford C Max (2003-2007)
• Ford S-Max (2006-2007)
• Ford Focus (2004- 2008)
• Ford Fiesta (2005- 2008)
• Ford Fusion (2005-2012)
• Ford Galaxy (2006-2007)
• Ford Mondeo (2007-2014)
• Ford Kuga (2008-2012)
• Ford Transit (2006-2014)
• Ford Transit Connect (2006-2013)
• Hinweis:
  - CAN Bus
  - analog Lenkradfernbedienung
  - Anschluss: 40 Pin Quadlock Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
  - Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
  - Fahrzeuge mit CAN Bus
  - Strom-Kammer A: Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt, Pin 9 CAN-High blau/weiß (Farben können abweichen), Pin 10 CAN-Low lila (Farben können abweichen)
  - MQS-Kammer B: Pin 6 grau/gelb Lenkradfernbedienung analog (Farben können abweichen), Pin 8 blau Lenkradfernbedienung analog GND (Farben können abweichen), Pin 11 Rückfahrsignal +12V (wenn belegt), Pin 12 Speed Puls signal (wenn belegt)
  - Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
  - Fahrzeuge ohne CAN Bus gestützten PDC (Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät, Fahrzeuge mit PDC ohne Funktion > Artikel: 42sfo011)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
