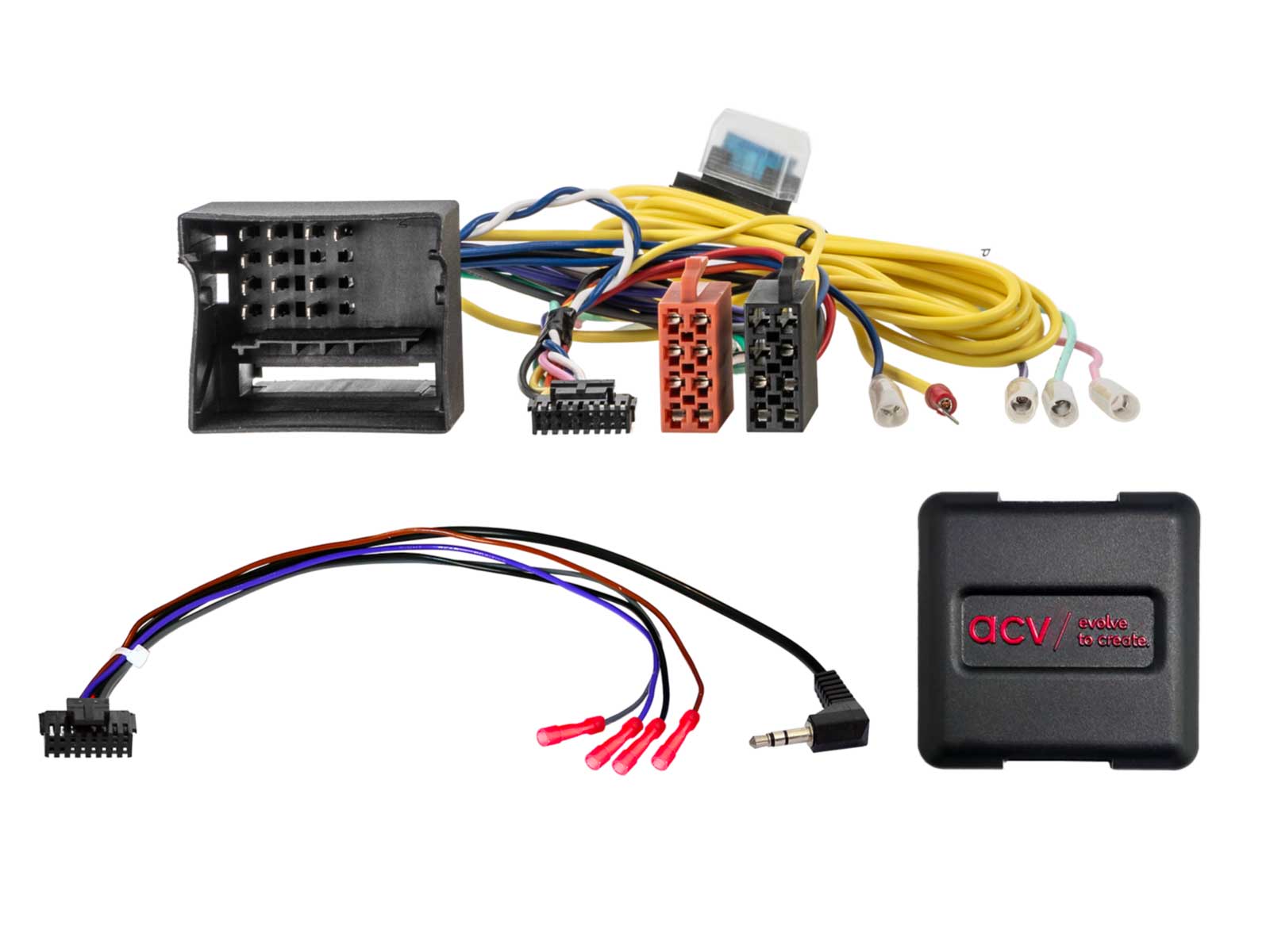

ACV CAN-Bus- / Lenkradadapter für VW Crafter (2014-2016) 40Pin Quadlock / Dauerstrom - 42xvw014

• Dieser CAN-Bus Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• ermöglicht zusätzlich die Darstellung von Fahrzeuginformationen der OEM-Navigation wie Klimaanlage, Parksensoren und Sitzheizung auf einem Nachrüstgerät
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais, Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Mercedes Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: gelb +12V Dauerstrom Klemme 30 Batterie abgesichert
  - Fahrzeuge mit RCD 3002 OEM Gerät
  - Fahrzeuge mit RNS 4001 / RNS 5001 OEM Navigation
  - Fahrzeuge mit Dauerstromabschaltung
  - Fahrzeuge ohne Dauerstromabschaltung: LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge Quadlock > Artikel: 42a-1190-003
  - Fahrzeuge mit RCD 2001 1-DIN OEM Gerät: LFB Mercedes Fahrzeuge/Smart(W454)/VW ISO Multilead > Artikel: 42smc002


kompatibel mit:

• VW Crafter (2EC/2EK/2F, 07/2014 - 11/2016)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
