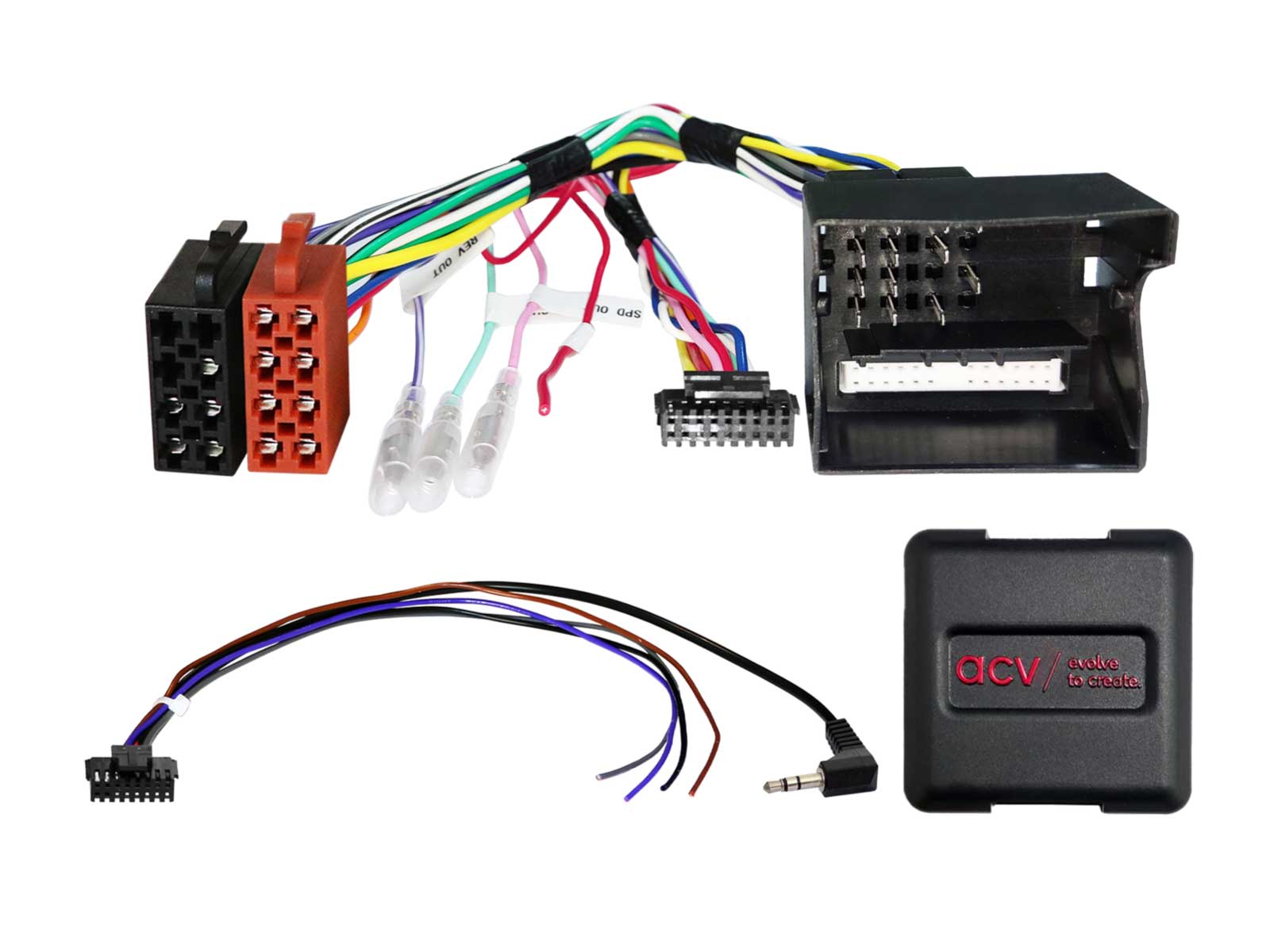

ACV Lenkradfernbedienungsadapter für Opel Corsa D (2008-2014) 40Pin Quadlock Multilead - 42XVX003

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Opel Corsa D (S07) 12/2008 - 11/2010
• Opel Corsa D (S07) 01/2011 - 08/2014
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Opel Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: Stützspannung > loses Kabel
  - Fahrzeuge mit CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM Gerät
  - Anschluss lose Kabel: rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
  - Fahrzeuge mit Interfaceausfall nach längerer Betriebszeit:
  - 1: OEM Gerät anschließen
  - 2: CAN Bus Ruhe herstellen
  - 3: CAN Bus Alternativabgriff: 32 Pin OEM Displaystecker Can High / Can Low > Pin 20 / Pin 23
  - 4: CAN Bus Alternativabgriff: Komfort-CAN an Klimatronik
  - Fahrzeugeinstellungen unterstützt (siehe BDA)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
