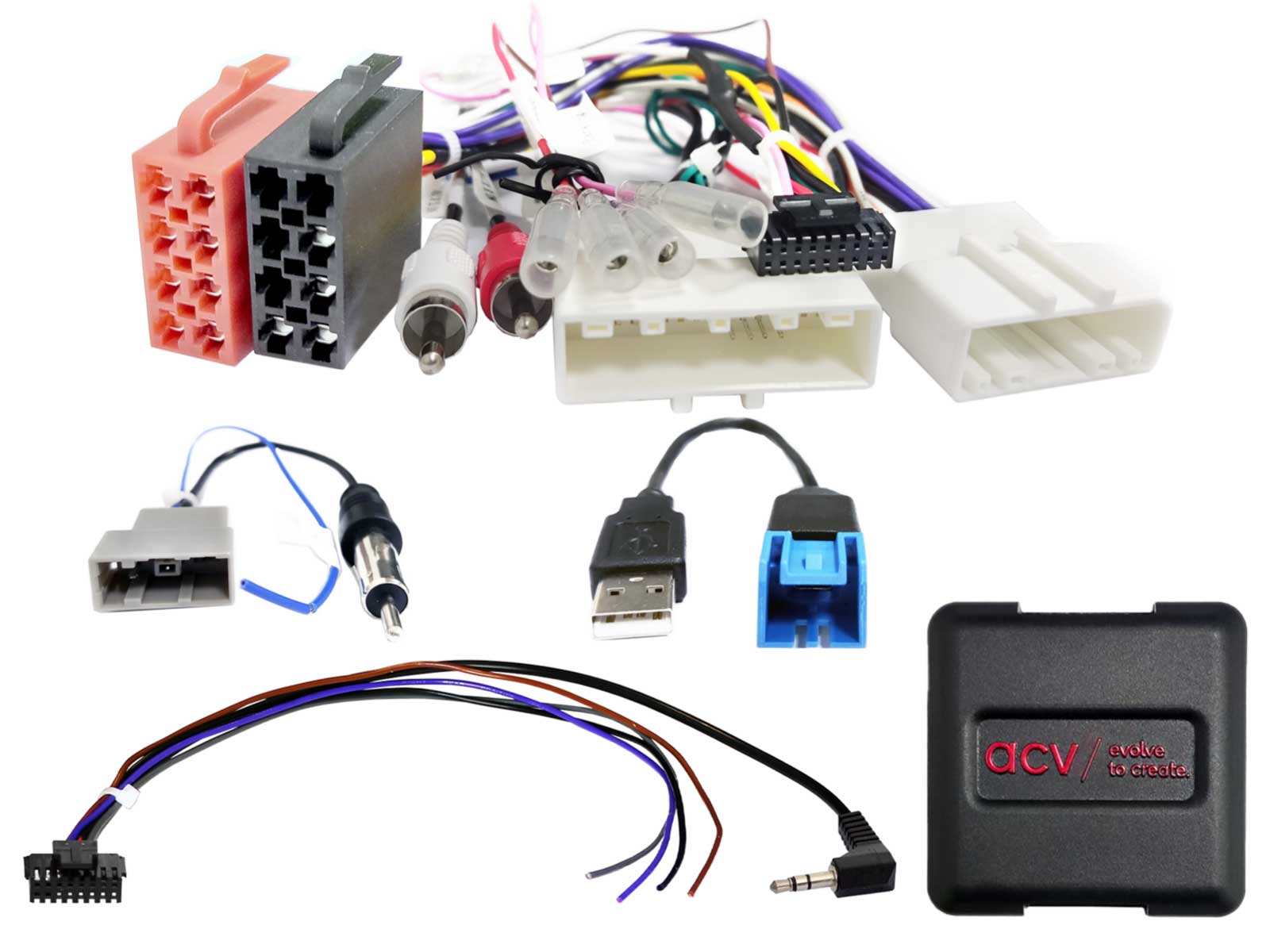

ACV Lenkradfernbedienungsadapter für Nissan Pulsar / Qashqai / X-Trail 20Pin/32Pin Multi - 42xns009

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Datum/Uhrzeit Einstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Nissan Pulsar (C13) 10/2014 - 06/2018
• Nissan Qashqai (J11) 03/2014 - 07/2017 (Fahrzeuge mit 360° OEM Kamerasystem Artikel in Vorbereitung: LFB Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin Kamera > Artikel: 42xns025)
• Nissan X-Trail (T32) 07/2014 - 07/2017 (Fahrzeuge mit 360° OEM Kamerasystem Artikel in Vorbereitung: LFB Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin Kamera > Artikel: 42xns025)
• Hinweise:
  - CAN Bus
  - Anschluss: 20 Pin / 32 Pin Nissan Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Antenne GT13(f) > DIN(m)
  - Anschluss: OEM AUX > Cinch(m) rot/weiß
  - Anschluss: OEM USB > USB-A
  - blau: +12V Antennenremote
  - rot: +12V Zündungsstrom Klemme 15 analog > wenn CAN Bus nicht unterstützt
  - Fahrzeuge mit Modellausstattung Visia
  - Fahrzeuge ohne OEM Navigation
  - Fahrzeuge ohne 360° OEM Kamerasystem
  - Datum/Uhrzeit Einstellungen unterstützt:
  - Einstellungen > Multifunktionsdisplay AUX (siehe BDA)
  - OEM AUX: vor Installation auf richtige Belegung durch Messen prüfen
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
