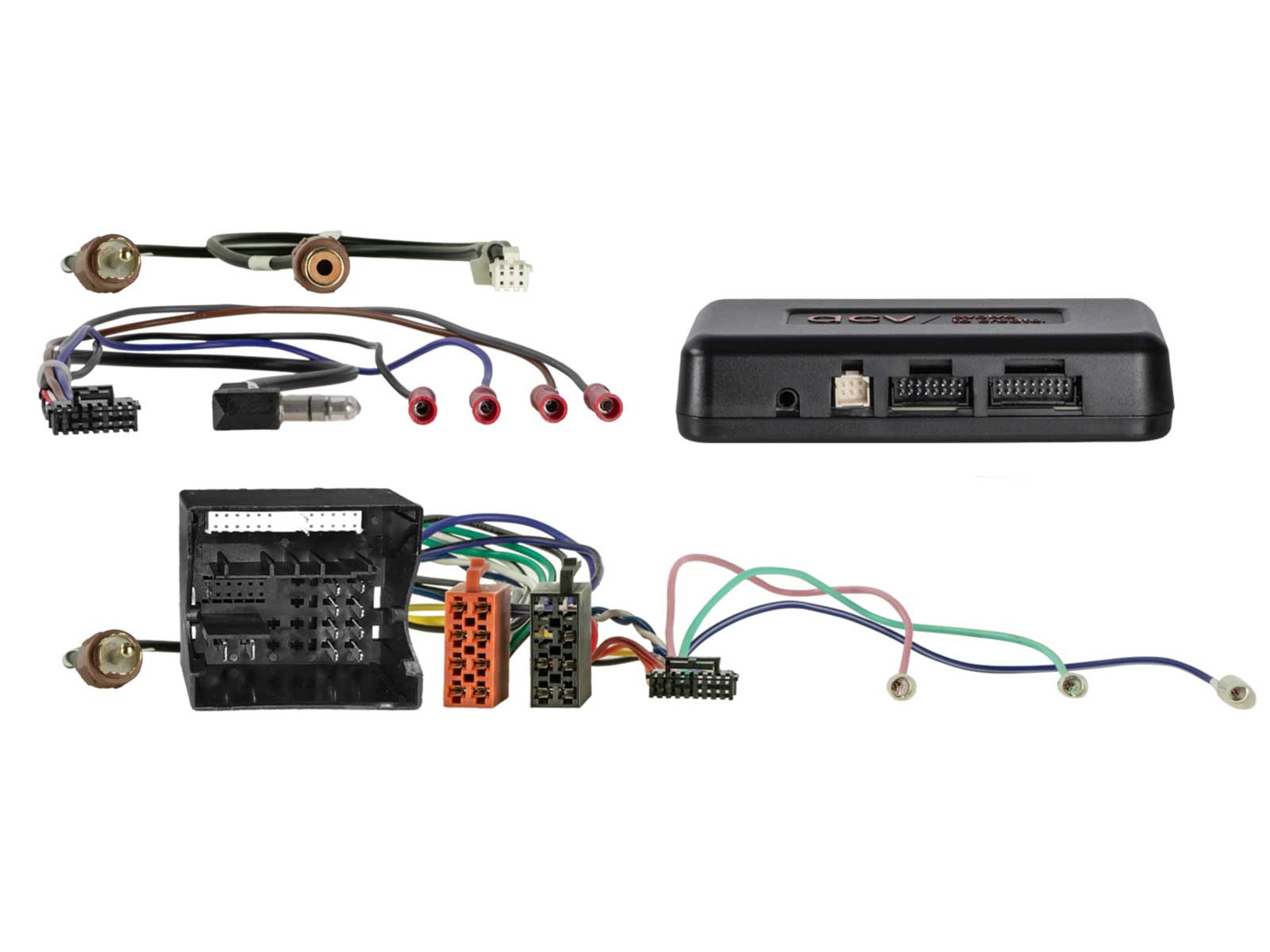

ACV CAN-Bus- / Display- / Lenkradadapter für MAN TGE / Seat / Skoda / VW 52Pin, Multilead - 43XVW04

• Dieser CAN-Bus Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• ermöglicht zusätzlich die Darstellung von Fahrzeuginformationen der OEM-Navigation wie Klimaanlage, Parksensoren und Sitzheizung auf einem Nachrüstgerät
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Zusätzlich werden folgende Signale zur Verfügung gestellt: Geschwindigkeitssignal / Speed, Rückfahrsignal / Reverse, Geschaltete 12 V Leitung / Amp-Rem
• Videoeingang (für Rückfahrkamera)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Visualisierung KlimatronikVisualisierung optische PDC, CAR Menü Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais, Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min
• Hinweise:
  - Anschluss: 52 Pin Quadlock VAG Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Rückfahrkamera > Cinch(m) ocker
  - Fahrzeuge mit MIB-II Plattform
  - Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
  - Anschluss i-dapter: lila/weiß: +12V Rückfahrsignal, Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
  - Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
  - Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
  - Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter: Lenkradfernbedienung Track vor drücken und halten, Alternativ mit Artikel: 43x-remote
  - Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör: i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
  - Abhängig der OEM Fahrzeugausstattung und Software: Nicht alle Fahrzeugeinstellungen werden unterstützt, Nicht alle Fahrzeugfunktionen werden unterstützt, Nicht alle Fahrzeuginformationen werden visualisiert
  - Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
  - Verlassen der Anzeige > über Fahrzeug PDC-Taste
  - +12V Rückfahrsignal wird ab 3 km/h abgeschaltet
  - Fahrzeuge mit E-Call: E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
  - Fahrzeuge mit/ohne OEM Soundsystem
  - Nicht für Fahrzeuge mit: mit OEM MOST Soundsystem, mit Radiovorbereitung, ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

kompatibel mit:

• MAN TGE 2017 - 2025 (MIB II OEM Plattform / 8" Media Advanced OEM Gerät)
• Seat Arona (KJ) 11/2017 - 06/2021 (MIB II OEM Plattform / 5" OEM Touchscreen Farbmonitor)
• Seat Ateca (5FP) 08/2016 - 08/2020 (MIB II OEM Plattform / 5" OEM Touchscreen Farbmonitor)
• Seat Ateca (5FP) 08/2020 - 2025 (MIB II OEM Plattform / 5" OEM Touchscreen Farbmonitor)
• Seat Ibiza (6P) 07/2015 - 04/2017 (MIB II OEM Plattform / 5" OEM Touchscreen Farbmonitor / 6,5" OEM Touchscreen Farbmonitor)
• Seat Ibiza (KJ) 07/2017 - 03/2021 (MIB II OEM Plattform / 5" OEM Touchscreen Farbmonitor / 6,5" OEM Touchscreen Farbmonitor)
• Seat Leon (5F) 11/2012 - 12/2016 (MIB II OEM Plattform / 6,5" OEM Touchscreen Farbmonitor / 8" Media Plus OEM Gerät / Composition Media OEM Gerät)
• Seat Leon (5F) 11/2016 - 01/2020 (MIB II OEM Plattform / 6,5" OEM Touchscreen Farbmonitor / 8" Media Plus OEM Gerät / Composition Media OEM Gerät)
• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 - 04/2022
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019
• VW Crafter II (SY/SZ) 03/2017 - 2025 (MIB II OEM Plattform / 8" Media Plus OEM Gerät / Composition Media OEM Gerät)
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020 (MIB II OEM Plattform / Composition Media OEM Gerät)
• VW Golf Sportsvan (AUV) 03/2014 - 10/2017 (MIB II OEM Plattform / Composition Media OEM Gerät)
• VW Golf Sportsvan (AUV) 10/2017 - 06/2020 (MIB II OEM Plattform / Composition Media OEM Gerät)
• VW Grand California (SY/SZ) 03/2019 - 06/2024 (MIB II OEM Plattform / 8" Media Plus OEM Gerät / Composition Media OEM Gerät)
• VW Polo V (6R) 04/2014 - 07/2017 (MIB II OEM Plattform / Composition Media OEM Gerät)
• VW Polo VI (AW) 11/2017 - 05/2021 (MIB II OEM Plattform / Composition Media OEM Gerät)
• VW T6.1 (7HC) 11/2019 - 04/2024 (MIB II OEM Plattform)
• VW Taigo (CS) 10/2021 - 2025
• VW Touran (5T) 09/2015 - 2025 (MIB II OEM Plattform / 8" Media Plus OEM Gerät / Composition Media OEM Gerät)

optional:

• E-Call Aufrechterhaltung MAN / Seat / Skoda / VW 52 Pin Quadlock > Artikel: 1424-28

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
