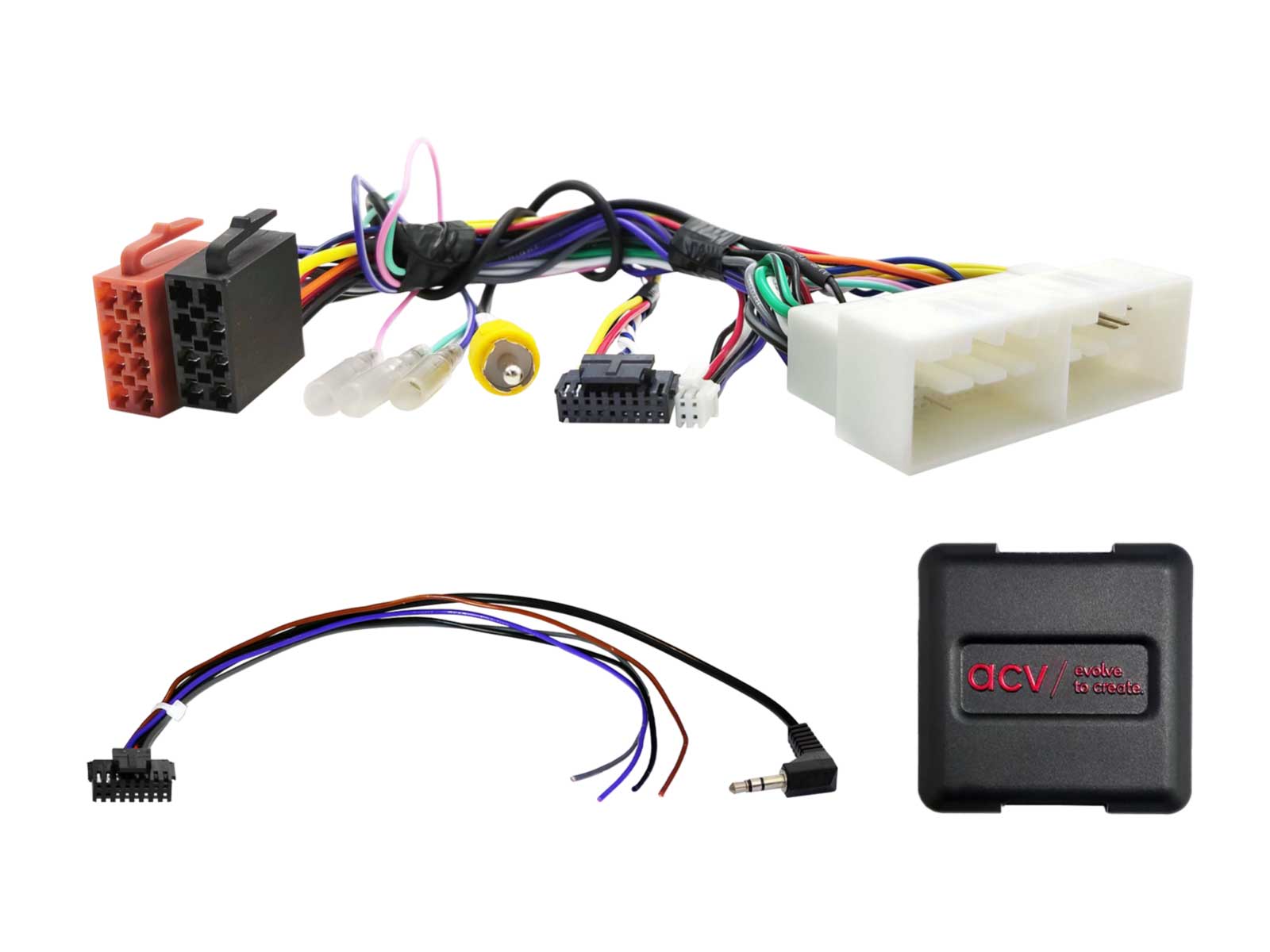

ACV Lenkradfernbedienungsadapter für Hyundai / Kia 35Pin/38Pin Multilead Kamera / CAN Bus - 42XHY017

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Hyundai i30 (PED) 12/2016 - 08/2018
• Hyundai i30 (PED) 09/2018 - 12/2020
• Hyundai i30 (PED) 10/2020 - 06/2024
• Hyundai Tucson (TL) 07/2018 - 12/2020
• Kia Cee'd (JD) 06/2018 - 09/2021
• Kia ProCeed (JD) 06/2018 - 09/2021
• Kia Rio (YB) 02/2017 - 02/2020
• Kia Rio (YB) 08/2020 - 04/2023
• Kia Sorento (UM) 10/2017 - 08/2020
• Kia Soul (PS) 11/2016 - 03/2019
• Kia Sportage (QL) 01/2016 - 06/2018 (Steuerung Mittelkonsole nicht unterstützt)
• Kia Sportage (QL) 07/2018 - 01/2022 (Steuerung Mittelkonsole nicht unterstützt)
• Hinweis:
  - CAN Bus
  - Anschluss: 35 Pin / 38 Pin Hyundai Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
  - Fahrzeuge mit CAN Bus (siehe Artikelbild 4)
  - Fahrzeuge ohne CAN Bus analog: LFB Hyundai/Kia 35Pin/38Pin Multilead Kamera/analog > Artikel: 42xki012
  - Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge mit OEM Navigation: Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen
  - Kamera-Speisespannung +6V: vor Installation auf richtige Belegung mit OEM Gerät durch messen prüfen
  - Kamera-Videosignal: Video (+/-) vor Installation auf richtige Belegung mit OEM Gerät prüfen
  - Fahrzeugeinstellungen nicht unterstützt
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
