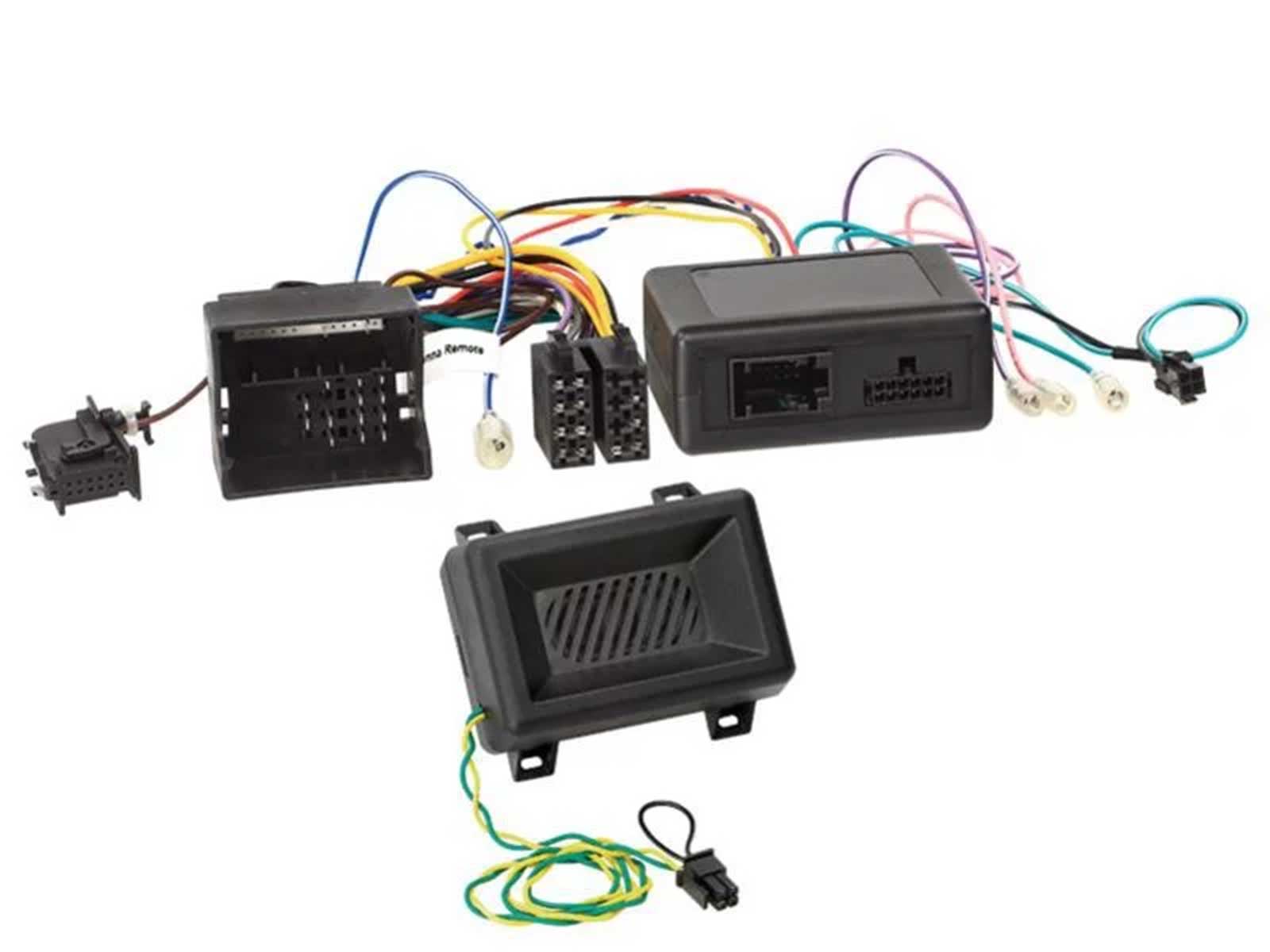

ACV Lenkradfernbedienungsadapter für Ford Kuga / Mondeo/ S-Max Quadlock Multilead CAN PDC - 42xfo011
Produktinformationen
- HerstellerACV
- Modell42xfo011
- Artikel-Nr.U5
- EAN4026724480757
Produktbeschreibung
- Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
- Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
- Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, PDC hinten unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
- kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
kompatibel mit:
- Ford Kuga (DM2) 06/2008 - 12/2012
- Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
- Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
- Ford Mondeo IV (BA7) 06/2007 - 10/2010
- Ford Mondeo IV (BA7) 11/2010 - 08/2014
- Ford S-Max (WA6) 05/2010 - 05/2015
- Hinweise:
- CAN Bus
- analog Lenkradfernbedienung
- Anschluss: 40 Pin Quadlock Ford Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- blau: +12V Antennenremote
- Fahrzeuge mit CAN Bus gestützter PDC hinten
- Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
- Fahrzeuge mit Audio Systems OEM Navigation mit SD-Kartenschlitz vorne
- Fahrzeuge mit CAN Bus
- Strom-Kammer A:
- Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
- Pin 9 CAN-High blau/weiß (Farben können abweichen)
- Pin 10 CAN-Low lila (Farben können abweichen)
- MQS-Kammer B:
- Pin 6 grau/gelb Lenkradfernbedienung analog (Farben können abweichen)
- Pin 8 blau Lenkradfernbedienung analog GND (Farben können abweichen)
- Pin 11 Rückfahrsignal +12V (wenn belegt)
- Pin 12 Speed Puls signal (wenn belegt)
- Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
