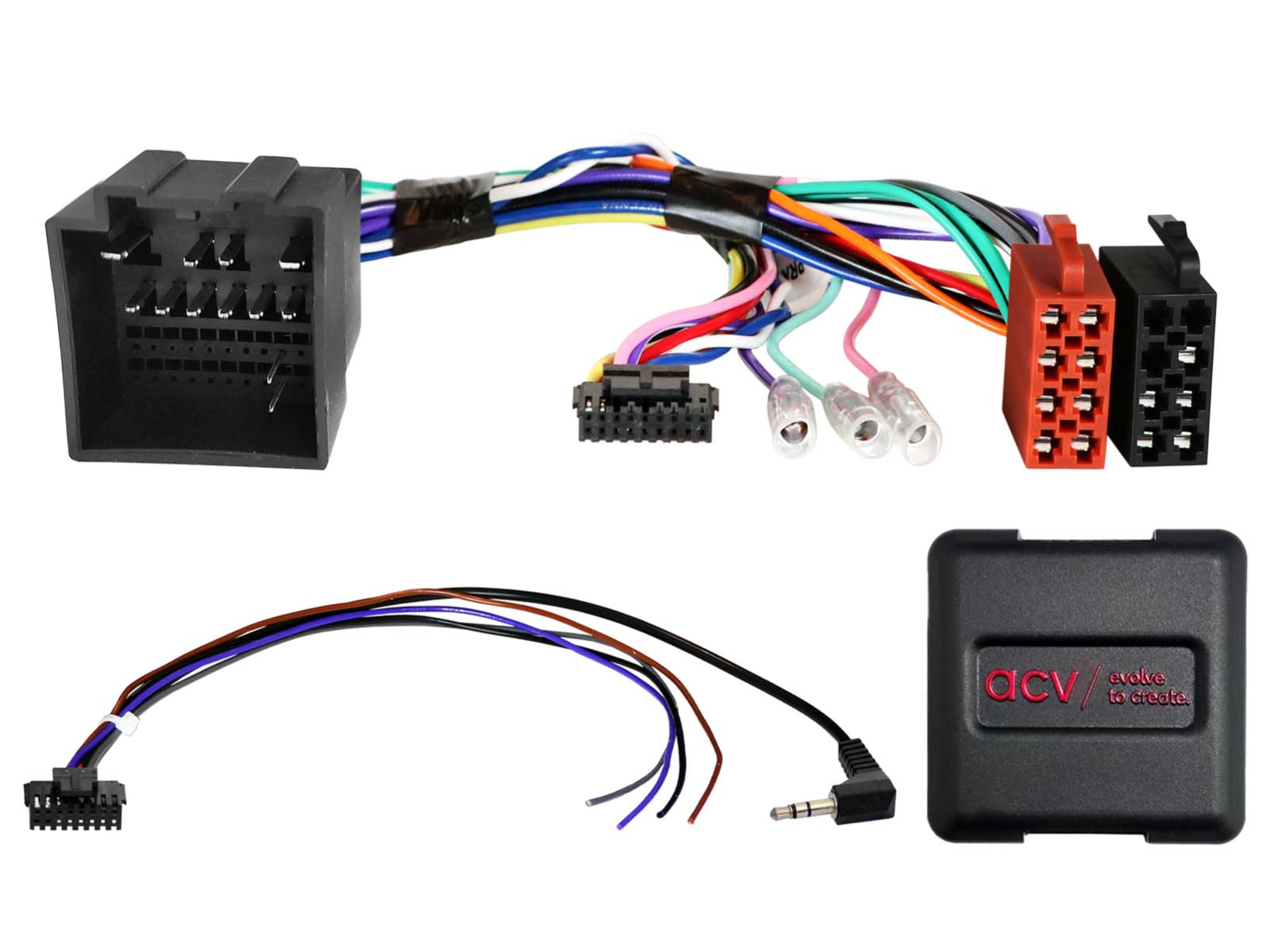

ACV Lenkradfernbedienungsadapter für Ford Fiesta / Transit, Custom 32Pin Multilead - 42XFO020

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Ford Fiesta (JHH) 06/2017 - 03/2022
• Ford Fiesta (JHH) 03/2022 - 2024
• Ford Transit (FAC/FAD) 06/2019 - 2024
• Ford Transit Custom (FAC/FAD) 01/2018 - 2024
• Hinweis:
  - CAN Bus
  - Anschluss: 32 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Fahrzeuge mit OEM Rückfahrkamera:
  - Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
  - gelb: Video(+)
  - schwarz: Video(-)
  - Belegung vor Installation durch Messen auf Richtigkeit prüfen Pin 14: Video(+), Pin 25: Video(-)
  - Fehlerbehebung bei flackendem Kamerabild: Anschluss Video(-) Pin 25 auf Pin 24
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
