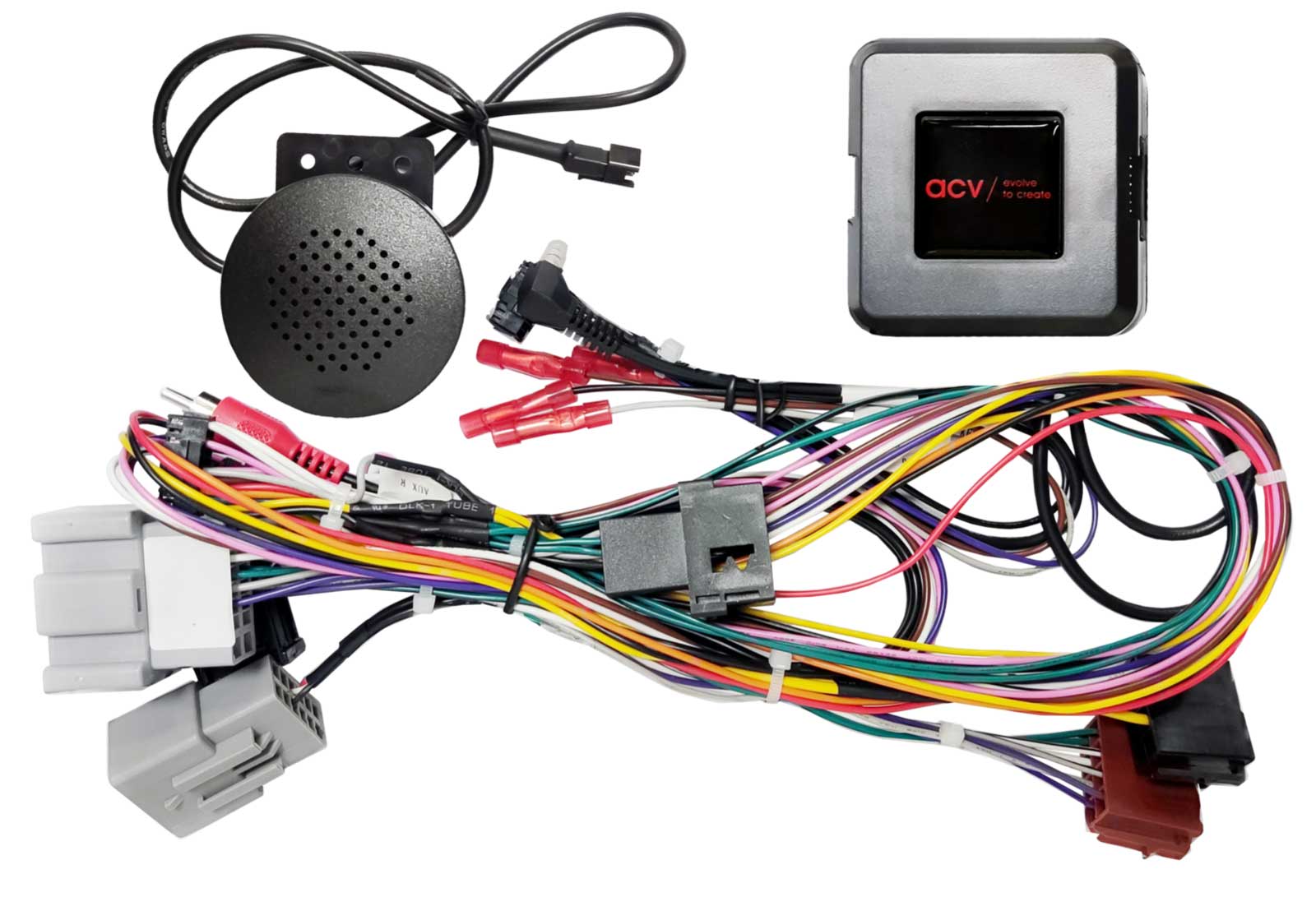

ACV Lenkradfernbedienungsadapter für Ford Fiesta (2010-2012) 24Pin / Display Multilead - 42xfo005

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal; elastbarkeit Ausgänge: 250 mA max.; Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min

kompatibel mit:

• Ford Fiesta (JA8, 06/2010 - 09/2012)
• Hinweis:
  - CAN Bus
  - Anschluss: 24 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: AMP Displaystecker > OEM Display
  - Anschluss: OEM Displaystecker > Interface
  - Fahrzeuge mit Visteon OEM Gerät
  - Fahrzeuge mit OK Lenkradfernbedienungstaste
  - Fahrzeuge mit rotem OEM Display
  - Fahrzeuge mit M Lenkradfernbedienungstaste ohne OK Taste nicht kompatibel
  - Fahrzeugeinstellungen unterstützt
  - Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts > Datumseinstellung nicht unterstützt
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
