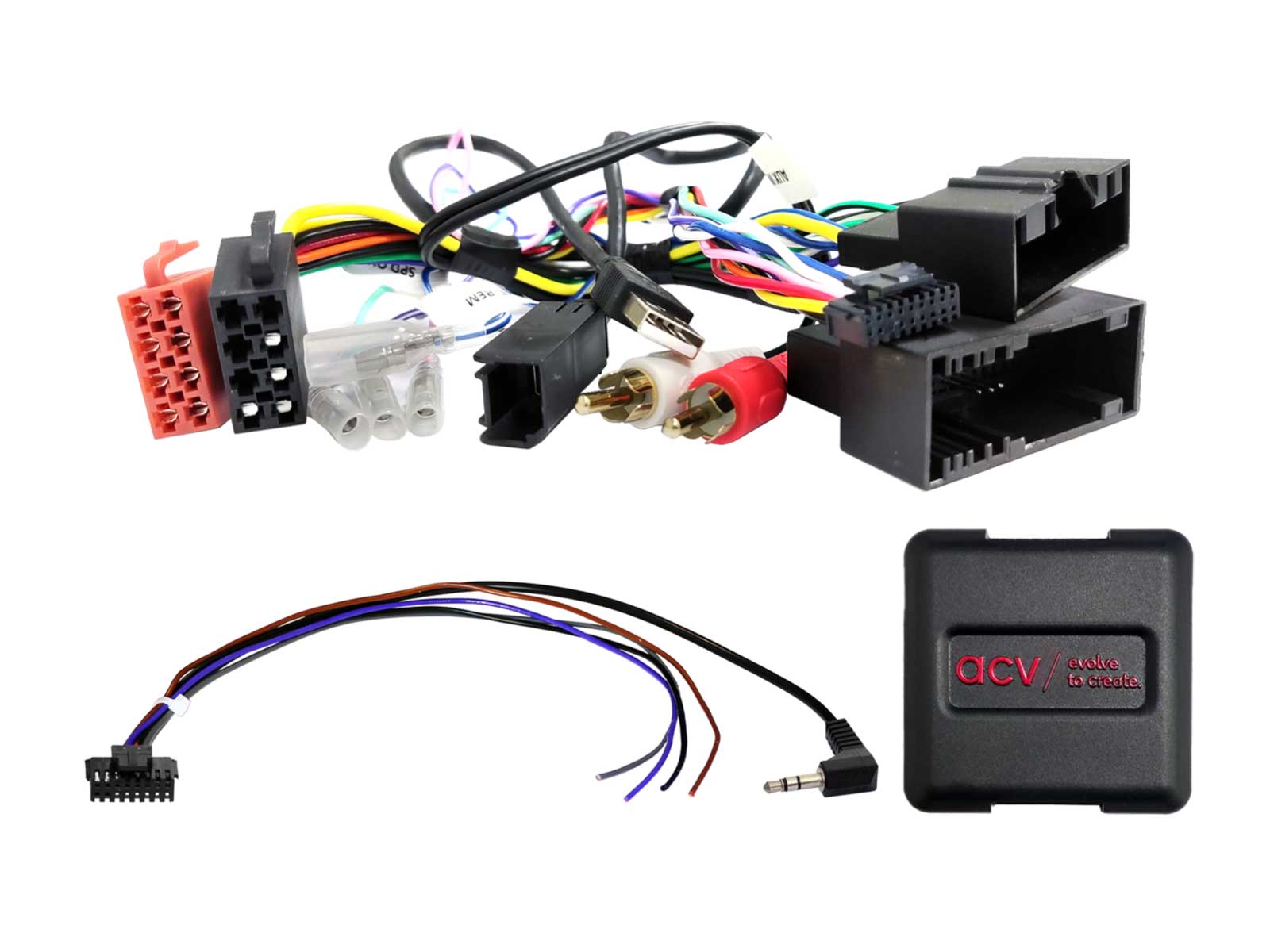

ACV Lenkradfernbedienungsadapter für Ford 24Pin Multilead USB/AUX - 42XFO018

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal; Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min.,2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Ford Everest 2015 - 2020
• Ford Ranger (2AB) 01/2016 - 01/2019
• Ford Ranger (2AB) 01/2019 - 2021
• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018 (OEM USB/AUX Anschluss nicht unterstützt / Fahrzeuge mit Euro 6 Abgasnorm; Fahrzeuge mit Euro 5 Abgasnorm > 42xfo008; Fahrzeuge ohne OEM Display > Artikel: 42xfo015)
• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019 (OEM USB/AUX Anschluss nicht unterstützt / OEM Display muss angeschlossen bleiben)
• Hinweis:
  - CAN Bus
  - Anschluss: 24 Pin Ford Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM AUX > Cinch rot/weiß
  - Anschluss: OEM USB > USB-A
  - Fahrzeuge mit OK und / oder Sprachfunktionstaste
  - Fahrzeuge mit OEM Display (Fahrzeuge mit Euro 6 Abgasnorm; Fahrzeuge mit Euro 5 Abgasnorm > 42xfo008; Fahrzeuge ohne OEM Display > Artikel: 42xfo015)
  - Fahrzeuge mit SYNC Funktion nicht unterstützt
  - Datum/Uhrzeiteinstellungen nicht unterstützt
  - Fahrzeugeinstellungen nicht unterstützt
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
