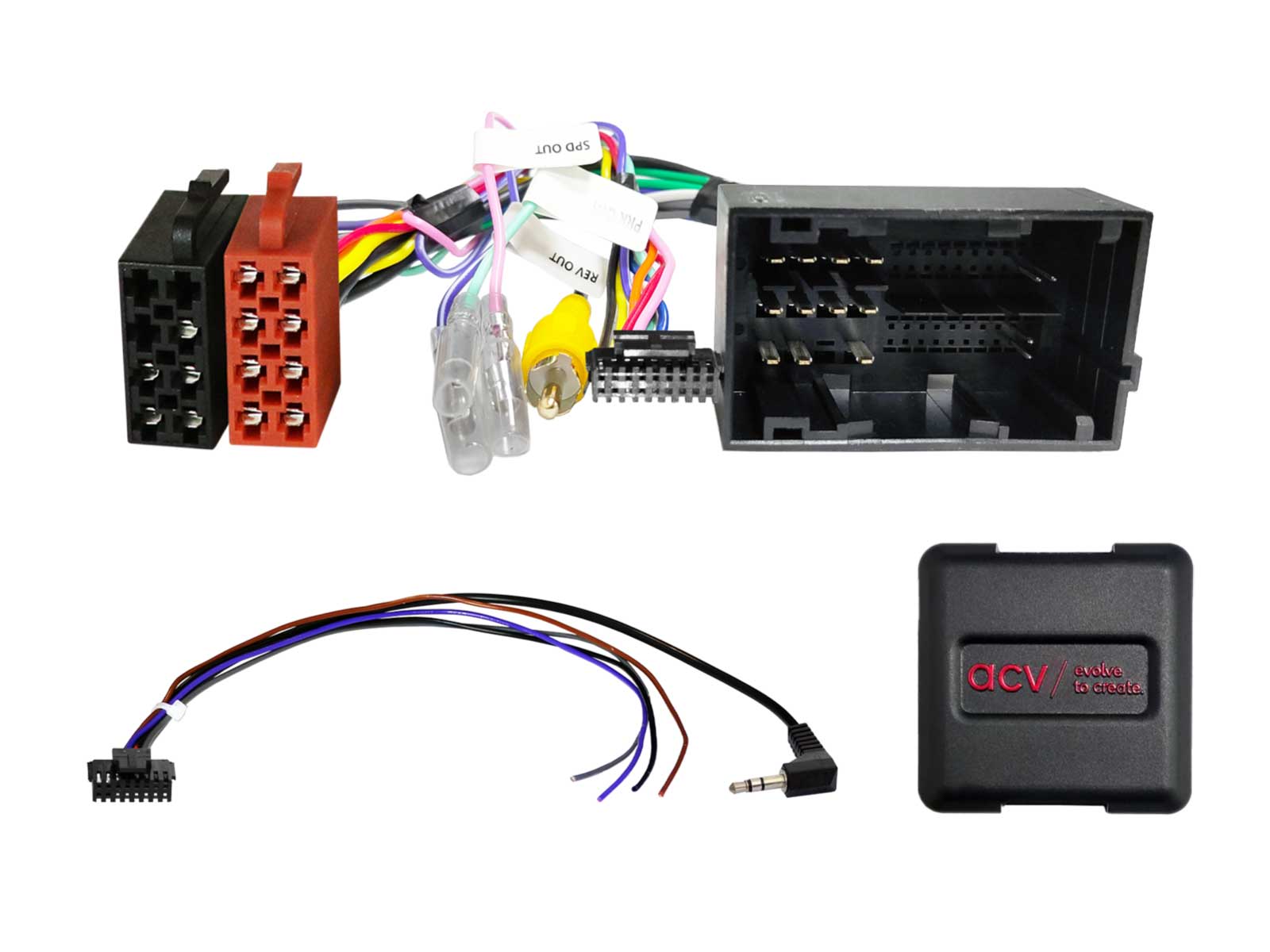

ACV Lenkradfernbedienungsadapter für Alfa / Citroen / Fiat / Opel / Peugeot 52Pin Multi - 42xfa011

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Ralais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Alfa Romeo 4C (960) 01/2014 - 08/2018 (Fahrzeuge mit Continental Touchscreen OEM Gerät)
• Alfa Romeo Giuletta (940) 10/2013 - 04/2016
• Alfa Romeo Giuletta (940) 04/2016 - 12/2021 (Fahrzeuge mit Continental Touchscreen OEM Gerät)
• Alfa Romeo MiTo (955) 12/2013 - 08/2016
• Alfa Romeo MiTo (955) 08/2016 - 08/2018
• Citroen Jumper (250) 05/2014 - 10/2022 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Citroen Jumper (250) 10/2022 - 06/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Citroen e-Jumper (259) 10/2021 - 06/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Citroen Relay (250) 2006 - 2024
• Fiat 500 (ZAF 312) 07/2016 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZFA 250) 05/2014 - 11/2021 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Opel Movano Cargo C (Y) 10/2021 - 01/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Peugeot
• Peugeot Boxer (Y) 09/2014 - 12/2019 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Peugeot Boxer (Y) 08/2018 - 06/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Peugeot e-Boxer (Y) 10/2021 - 06/2024 (Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren, Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018)
• Hinweis:
  - CAN Bus
  - Anschluss: 52 Pin Fiat Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Rückfahrkameraeingang
  - Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
  - Fahrzeuge mit UConnect OEM Gerät
  - Fahrzeuge mit Daiichi OEM Gerät"
  - Lenkradfernbedienungstasten:
  - 2 x 4 Radiobedienfunktionen Lenkrad vorne
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
  - Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation >
  - Dipschalterstellung spannungsfrei anpassen
  - Dipschalter 1 on / Dipschalter 2 off / öffnen oder schließen weiße Kabelbrücke
  - Dipschalter 1 off / Dipschalter 2 on / öffnen oder schließen weiße Kabelbrücke
  - Dipschalter 6 on > 250VP1 OEM HU
  - Dipschalter 5 on > 250VP2 OEM HU
  - Kabelbrücke weiß öffnen > Blue&Me OEM Funktion
  - Dipschalter 1 off / Dipschalter 2 off / Kabelbrücke weiß öffnen > Daiichi OEM Gerät
  - Nach Umstellung CAN Bus Ruhe herstellen
  - Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel
  - Bordcomputer Fahrzeugeinstellungen nicht unterstützt (Bordkomputer Fahrzeugeinstellungen Infodapter: Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel: 43uft01)
  - Fernlichtassistent nicht unterstützt
  - Fahrassistenssysteme nicht unterstützt
  - Datum/Uhrzeiteinstellung nicht unterstützt (Bordkomputer Fahrzeugeinstellungen Infodapter: Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel: 43uft01)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
