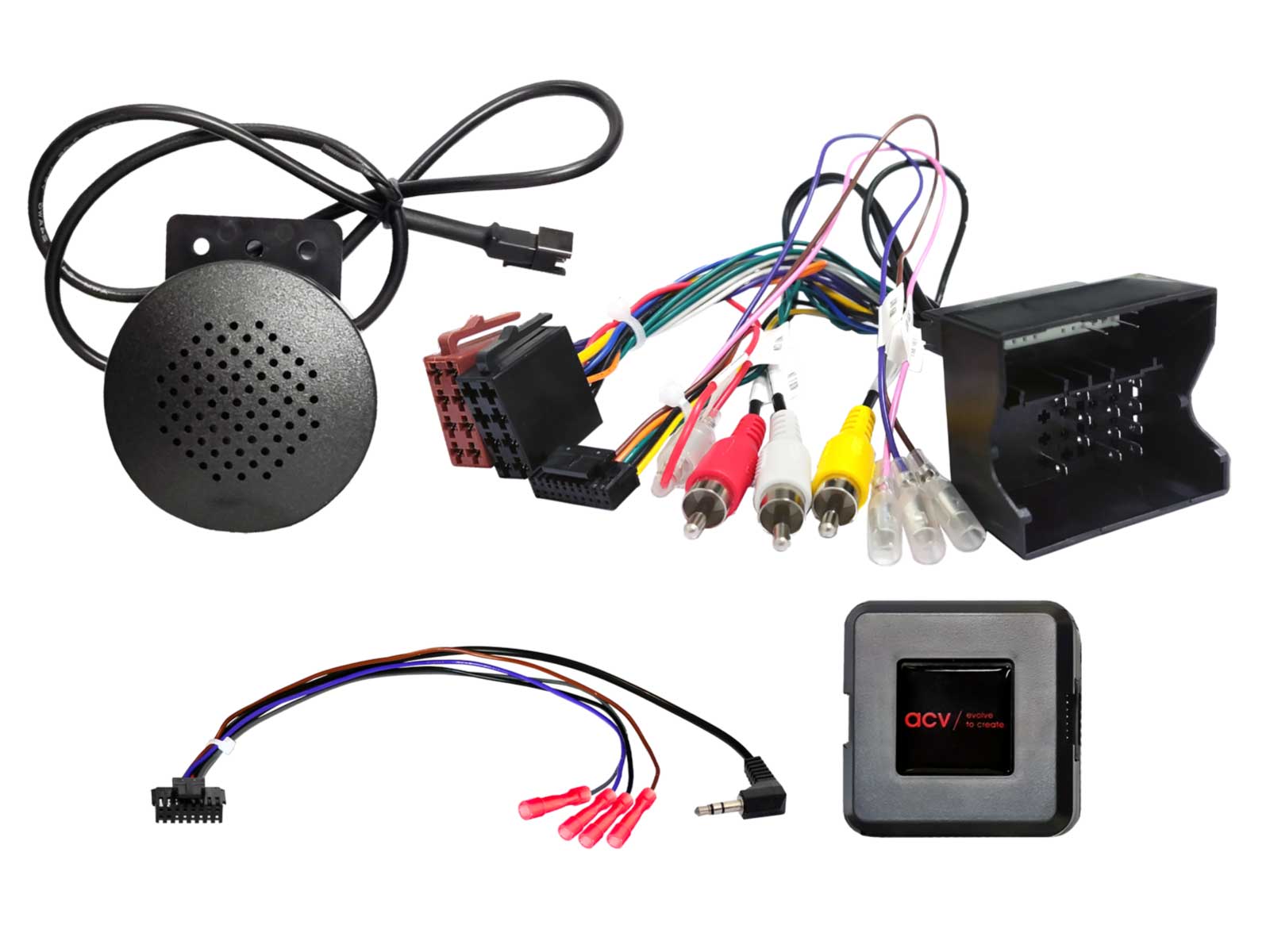

ACV Lenkradfernbedienungsadapter für Citroen / Peugeot 40Pin Quadl. Multilead PDC hinten - 42XPG013

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, PDC hinten unterstützt, Fahrzeugeinstellungen unterstützt, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Citroën Berlingo (7) 06/2008 - 03/2012
• Citroën Berlingo (7) 04/2012 - 05/2015
• Citroën Berlingo (7) 06/2015 - 06/2018
• Citroën C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• Citroën C3 (S) 01/2010 - 01/2017
• Citroën C4 (L) 11/2004 - 08/2010
• Citroën C5 (D) 10/2004 - 04/2008
• Citroën C8 (E) 01/2008 - 07/2012
• Citroën C8 (E) 07/2012 - 06/2014
• Citroën DS3 (S) 03/2010 - 07/2014
• Citroen Jumpy (V) 02/2007 - 05/2016
• Citroen Jumpy (V) 09/2016 - 01/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Citroen Spacetourer (V) 03/2016 - 03/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Fiat Scudo (ZAF 270) 02/2007 - 07/2016
• Opel Vivaro C (V) 09/2019 - 01/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Opel Zafira Life V (V) 02/2019 - 01/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Peugeot 207 (WC) 06/2006 - 06/2009
• Peugeot 207 (W) 06/2009 - 07/2015
• Peugeot 208 (C) 04/2012 - 04/2015
• Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
• Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
• Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
• Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
• Peugeot 607 (9) 10/2004 - 04/2009
• Peugeot 807 (E) 07/2002 - 02/2008
• Peugeot 807 (E) 02/2008 - 06/2014
• Peugeot 3008 (OU) 06/2009 - 10/2013
• Peugeot 5008 (O) 10/2009 - 10/2013
• Peugeot Bipper (A) 12/2007 - 12/2015
• Peugeot Expert (X) 02/2007 - 08/2016
• Peugeot Expert (X) 03/2016 - 04/2024 (Fahrzeugeinstellungen nicht unterstützt)
• Peugeot Partner (7) 05/2008 - 03/2012
• Peugeot RCZ (4J) 04/2010 - 09/2015
• Peugeot Traveller (V) 03/2016 -04/2024 (Fahrzeugeinstellungen nicht unterstützt)
• Toyota Proace 03/2013 - 08/2016
• Toyota Proace (V) 03/2016 - 04/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Toyota Proace Verso (V) 03/2016 - 04/2024 (Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf)
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker
  - Anschluss: Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM AUX > Cinch(m) rot / weiß
  - Anschluss: Cinch(m) gelb nicht belegt
  - Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 OEM Gerät mit Lautstärkedrehregler
  - Fahrzeuge mit Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf
  - Fahrzeuge mit PDC hinten
  - Fahrzeuge ohne Bosch OEM Gerät
  - Fahrzeuge ohne Continental RD45 OEM Gerät mit Lautstärkedrehregler
  - Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigation Fahrzeuge ohne JBL OEM Soundsystem
  - Fahrzeugen ohne OEM Rear Lautsprecher:
  - PDC Wiedergabe auf Lautsprecherausgang Rear
  - Kabel für Frontlautsprecher / Hecklautsprecher in den ISO Steckern tauschen
  - Fahrzeuge Peugeot CC: LFB Citroen/Fiat/Peugeot/Toyota Fahrzeuge Quadlock PDC > Artikel: 42a-1041-008
  - Fahrzeuge mit Continental RD45 OEM Gerät mit Lautstärkedrehregler: LFB Citroen / Fiat / Peugeot / Toyota Fahrzeuge Quadlock PDC > Artikel: 42a-1041-008
  - Fahrzeuge mit PDC Schalter: PDC Wiedergabe muss aktiviert sein
  - Fahrzeuge mit ECO-Mode: +12V Dauerstrom Klemme 30 Batterie abgesichert
  - Fahrzeugeinstellungen unterstützt (siehe BDA)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
