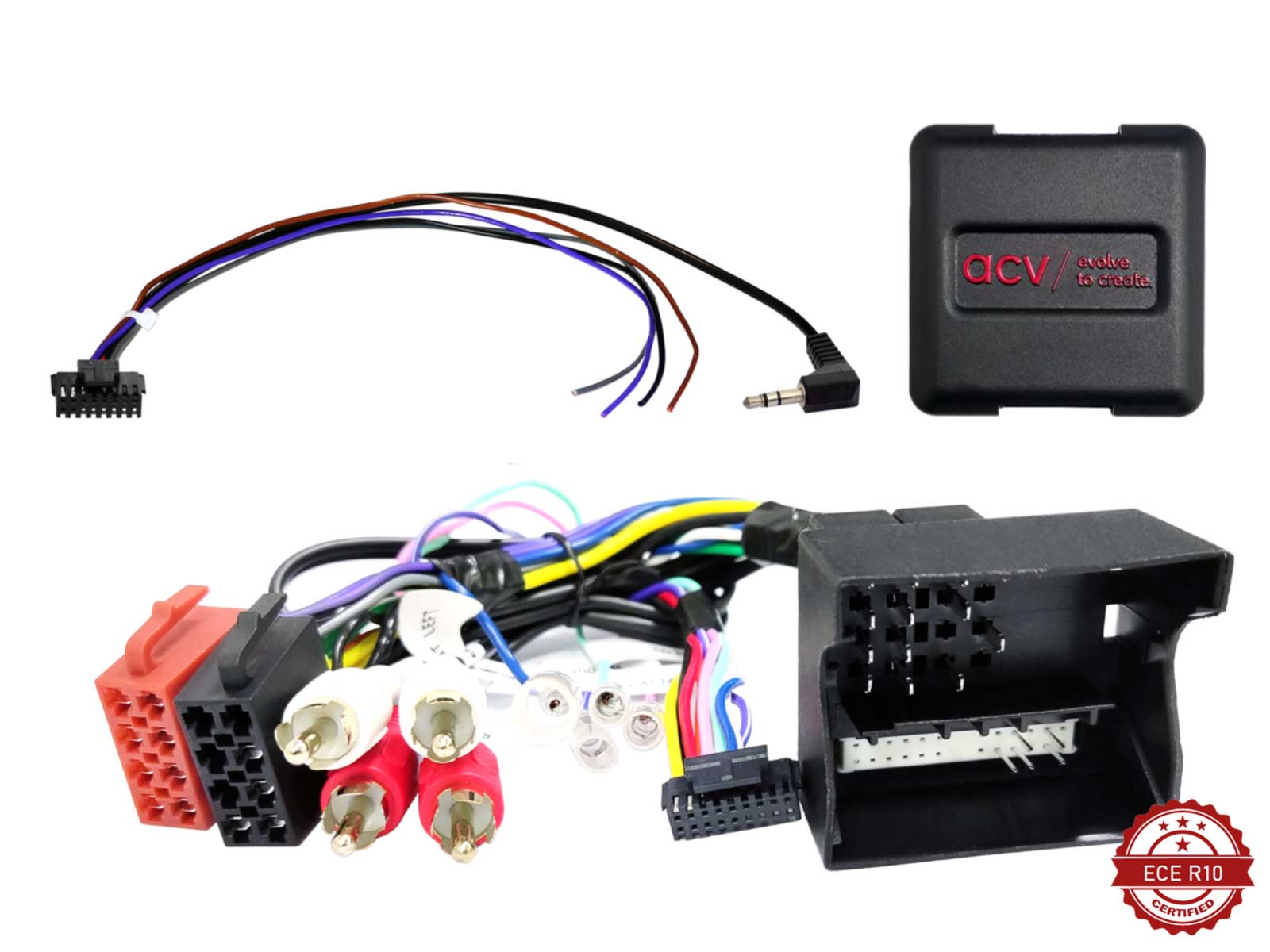

ACV Lenkradfernbedienungsadapter für Audi A3 / A4 / A6 / R8 / TT Quadl. Multil. Amp-Cinch - 42xst003

• Dieser Lenkradfernbedienungsadapter bietet Ihnen die Möglichkeit, ein Nachrüst-Radio zu installieren, ohne auf den Komfort der vorhandenen Fernbedienung verzichten
• Generell unterstützte Funktionen: Laut / Leise, Titel vor und zurück, Sender vor und zurück,
• Je nach Radiomodell und / oder Lenkradbedieneinheit können noch einige Funktionen hinzukommen
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem 2 Kanal / 4 Kanal, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein; rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min

kompatibel mit:

• Audi A1 (8X) 07/2010 - 04/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display; Fahrzeuge OEM Gerät 2 x SD-Karte / OEM Navigation / BOSE OEM)
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006 (Fahrzeuge mit RNS-E OEM 16:9 Navigation)
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display; Fahrzeuge OEM Gerät 2 x SD-Karte / OEM Navigation / BOSE OEM)
• Audi Q3 (8U) 02/2015 - 06/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display; Fahrzeuge OEM Gerät 2 x SD-Karte / OEM Navigation / BOSE OEM)
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8J) 09/2006 - 04/2010
• Audi TT (8J) 08/2010 - 04/2014
• Seat Exeo (3R) 03/2009 - 05/2013
• Hinweise:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Cinch(m) front/rear
  - Bei nicht bekannter Audi Steckervariante in Vorbereitung: Artikel: 42xad00c-0 mit ISO/Mini ISO und 40 Pin Quadlock Kabelbaum
  - blau: +12V Amp Verstärker Remote
  - Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
  - Fahrzeuge mit RNS-E 16:9 OEM Navigation
  - Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
  - Fahrzeuge mit BNS 5.0 OEM Navigation: Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
  - Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz: 13-1424-25
  - Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V
  - Fahrzeuge Audi TT 08/2010 - 04/2014 bei Nichtfunktion OEM Soundsystem: Soundsystemcodierung von CAN Bus-Aktivierung auf Remoteaktivierung erforderlich wenn möglich
  - Adresse J525 > Aktivierung 1 Remote (0xxx_xx)
  - Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich: Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
