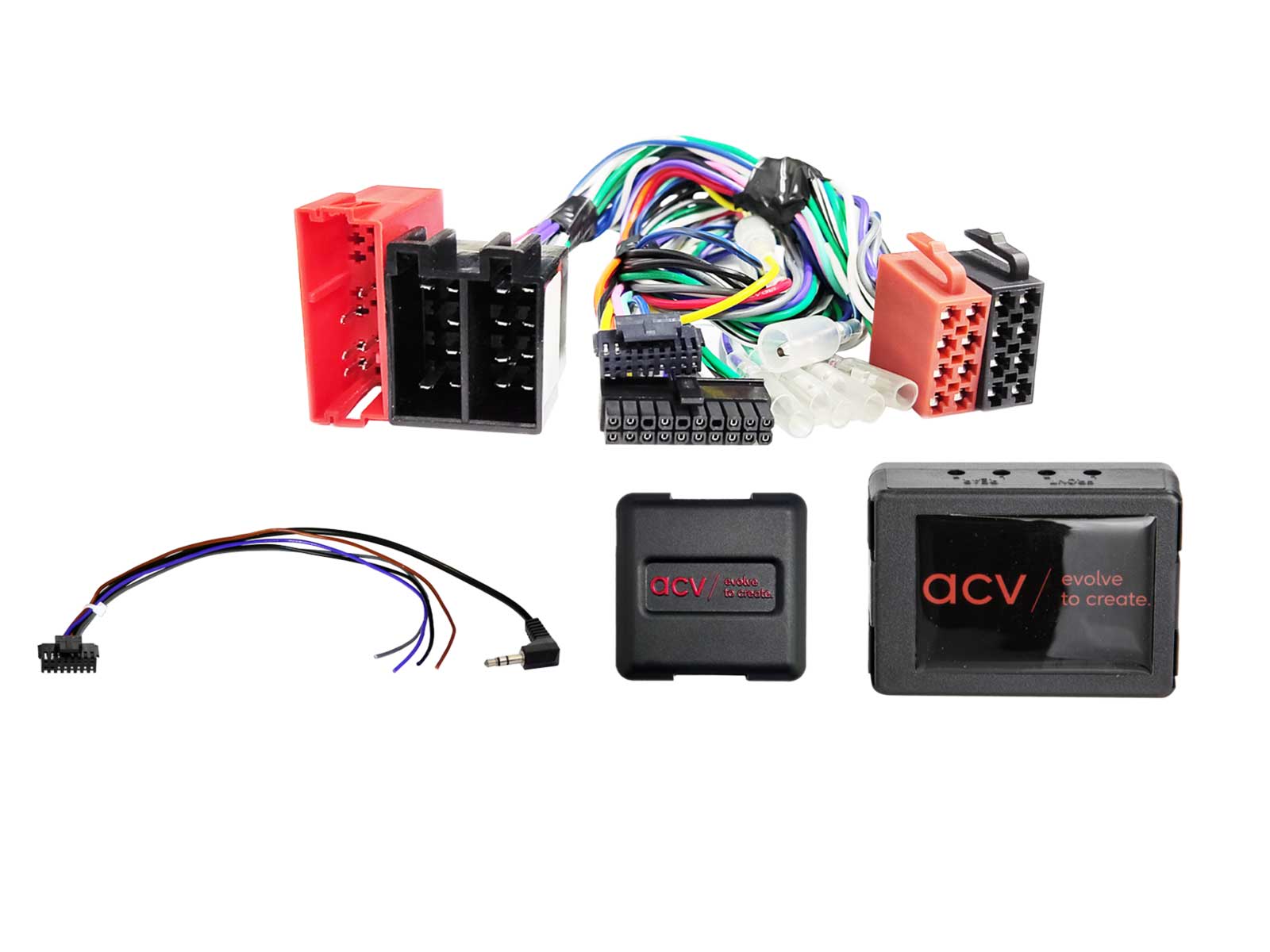

ACV Lenkradfernbedienungsadapter für Audi A2 / A3 / A4 / A6 / TT ISO/Mini ISO Multilead - 42xad008

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem 2 Kanal / 4 Kanal, Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein, rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Ralais Spulenwiderstand 150 Ohm min.
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)

kompatibel mit:

• Audi A2 (8Z) 11/1999 - 07/2005
• Audi A3 (8L) 08/2000 - 06/2003
• Audi A3 (8P) 07/2003 - 05-2005
• Audi A4 (B6/B7) 11/2000 - 02/2009
• Audi A6 (4B/C5) 05/2001 - 03/2005
• Audi TT (8N) 09/1998 - 07/2006
• Hinweis:
  - CAN Bus
  - Anschluss: ISO /Mini ISO
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Lautsprecherausgang front/rear (Pegel einstellbar)
  - Fahrzeuge mit Blaupunkt / Matsushita / Grundig / Concert II / Symphony II / Chorus II 1-DIN OEM Gerät mit 2 Drehreglern
  - Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich:
  - Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
  - blau: +12V Amp Verstärker Remote
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
