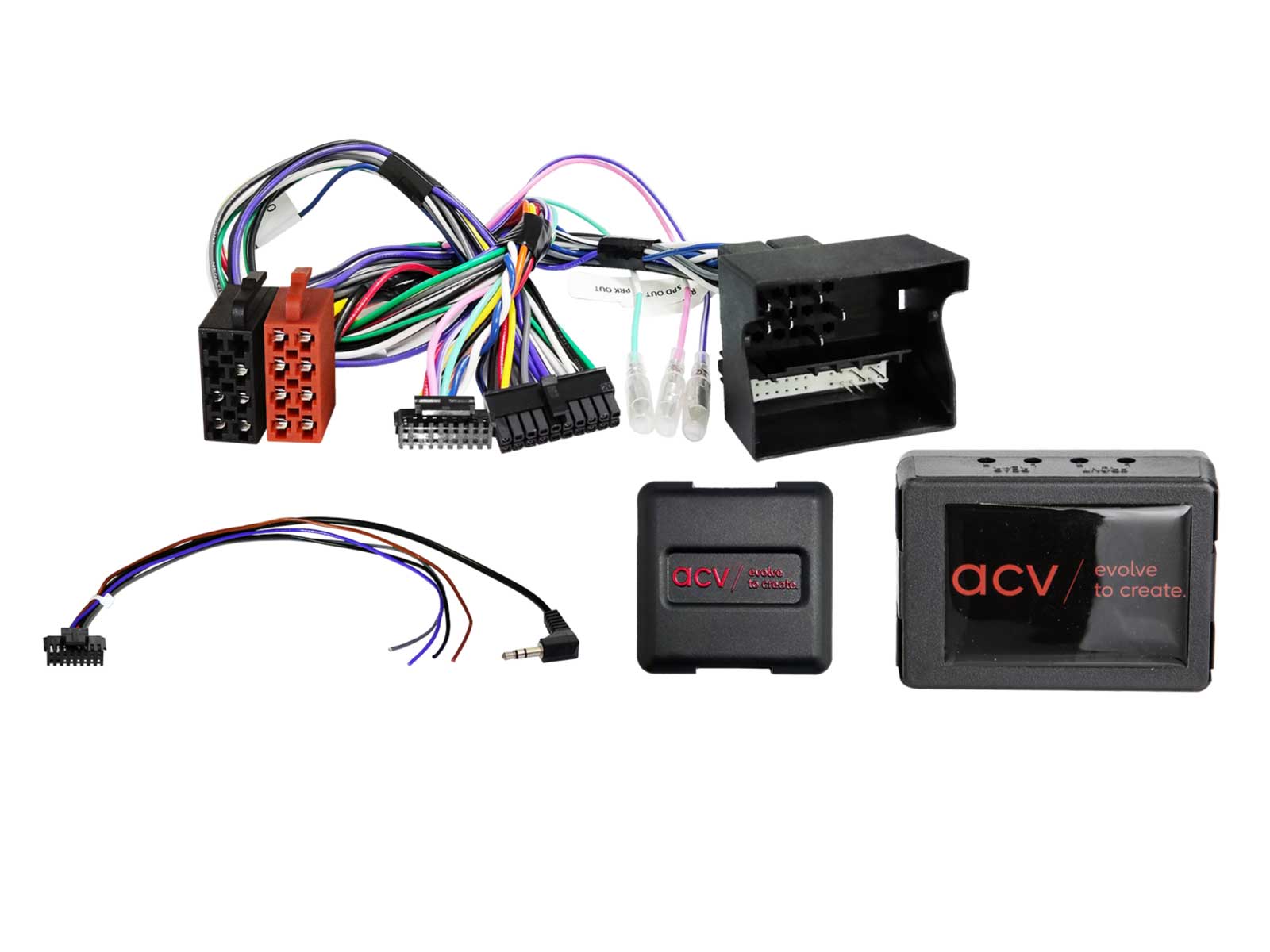

ACV Lenkradfernbedienungsadapter für Audi A1 / A3 / A4 / A6 / R8 /TT Quadl. Multilead Amp - 42XAD006

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei
• Information: CAN-Bus, Soundsystem wird beibehalten, Telefontasten (abhängig von Fahrzeug und Nachrüstradio), Handbremse, Rückwärtssignal, Geschwindigkeit, USB
• kompatibel mit Alpine, Blaupunkt (ab 2019), Clarion, Grundig, JVC, Kenwood, LG, Philips, Pioneer, Sony, Zenec, China HU (z.Bsp. Atoto, Auna, Caratec, Junsun, Pumpkin, Xomax, Xzent, ...)
• Folgende Signale werden zur Verfügung gestellt: Lenkradfernbedienung, OEM Soundsystem 2 Kanal / 4 Kanal; Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15, orange: +12V Beleuchtung Klemme 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitssignal, grün: Masse GND Handbremssignal, Belastbarkeit Ausgänge: 250 mA max., Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min., 2 Relais Spulenwiderstand 150 Ohm min.

kompatibel mit:

• Audi A1 (8X) 07/2010 - 04/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display)
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006 (Fahrzeuge mit RNS-E 16:9 OEM Navigation)
• Audi Q3 (8U) 10/2011 - 11/2014 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display)
• Audi Q3 (8U) 02/2015 - 06/2018 (Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display)
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8J) 04/2006 - 04/2010
• Audi TT (8J) 08/2010 - 03/2014
• Hinweis:
  - CAN Bus
  - Anschluss: 40 Pin Quadlock VAG Stecker
  - Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
  - Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem > Lautsprecherausgang front/rear Pegel einstellbar
  - blau: +12V Amp Verstärker Remote
  - Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
  - Fahrzeuge mit RNS-E 16:9 OEM Navigation
  - Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
  - Fahrzeuge mit BNS 5.0 OEM Navigation: LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
  - Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz: 13-1424-25
  - Fahrzeuge Audi TT 08/2010 - 04/2010 bei Nichtfunktion OEM Soundsystem: Soundsystemcodierung von CAN Bus-Aktivierung auf Remoteaktivierung erforderlich wenn möglich
  - Adresse J525 > Aktivierung 1 Remote (0xxx - xx)
  - Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
