ACV 42arc001 - LFB-Kabel 42a/42cx401 Geräte mit LFB-Anlernfunktion

• Radioanschlusskabel 42a / 42cx401 > Geräte mit LFB-Anlernfunktion
• Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten. Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen verwendung finden.
• DIP Schaltereinstellung 42cx401: OFF/ON/ON

kompatibel mit:

• Blaupunkt ab 2010 Key1 / Key2 / (GND) Anschluss
• China HU Key1 / Key2 / (GND) Anschluss
• ESX Key1 / Key2 Anschluss
• Garmin Key1 / Key2 / GND Anschluss
• Kenwood ab 2020 Key1 / Key2 / GND Anschluss
• Snooper Key1 / Key2 Anschluss
• XZent Key1 / Key2 / GND Anschluss
• Hinweis:

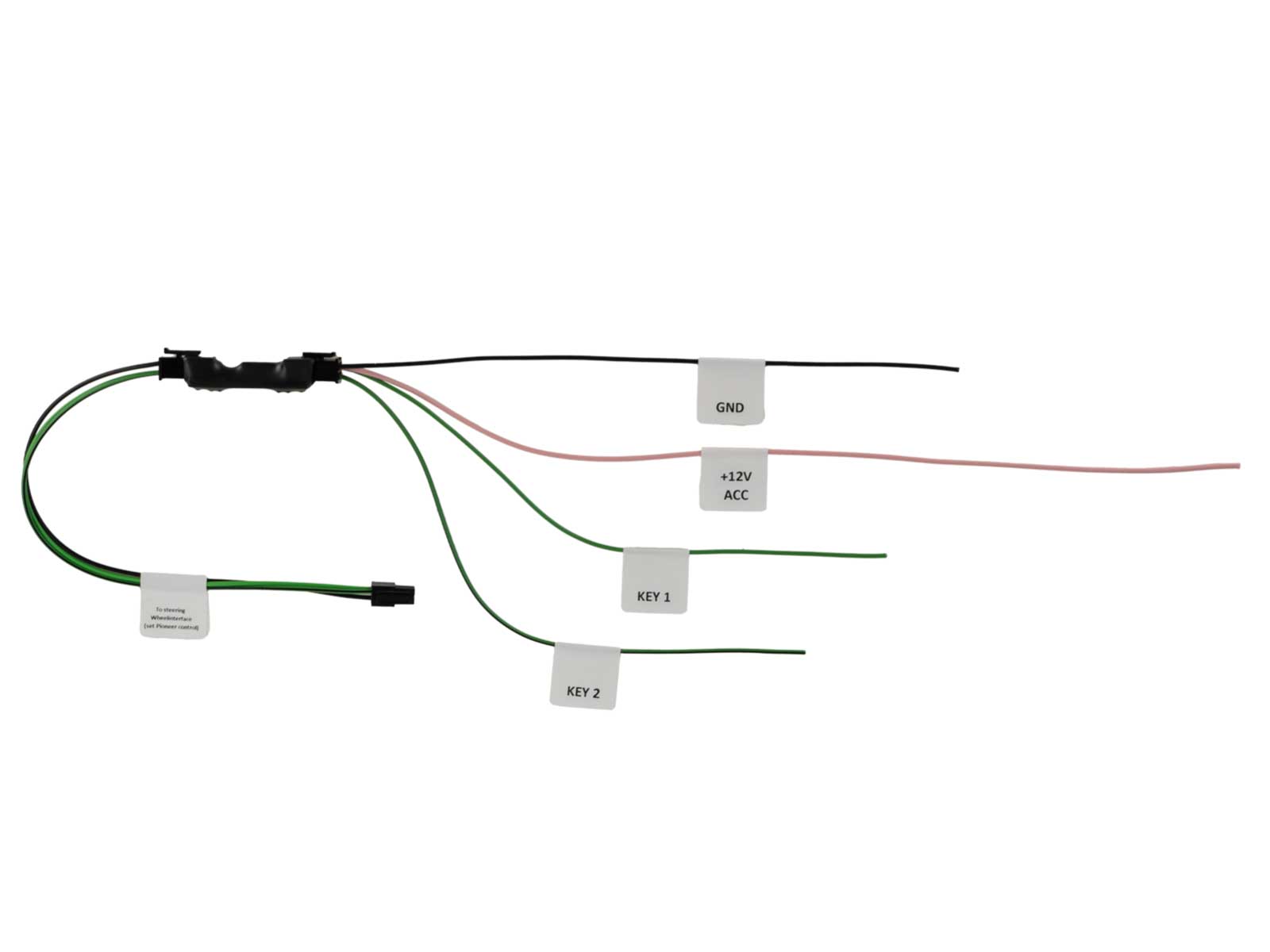

  - Anschluss: 4 Pin Molex > Key1 / Key2 / GND
  - Anschluss:
  - rosa > +12V Zündungsstrom Klemme 15
  - Geräte mit LFB Anlernfunktion im Radiomenü
  - Das Radioanschlusskabel stellt für analog anlernbare Geräte mit Zwei- oder Dreikabelsteuerung alle verfügbaren Lenkradfernbedienungssignale inklusive Scrollradfunktionen zur Verfügung.
  - Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
  - Alle Geräteanschlüsse müssen vor der Verbindung des Lenkradfernbedienungsinterfaces mit dem Fahrzeug getätigt werden.
  - Zusätzlich muss die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
  - Vor der Endmontage auf Funktion prüfen.
  - Anlernschritte laut Bedienungsanleitung des Nachrüstgerätes

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
