ACV Rückfahrkamera Adapter für Seat / Skoda / VW mit OEM Kamera LOW - 771324-1035

• Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.
• Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.
• Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das Rückfahrsignal zur Verfügung.
• Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.
• Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
• Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.
• Hinweis:

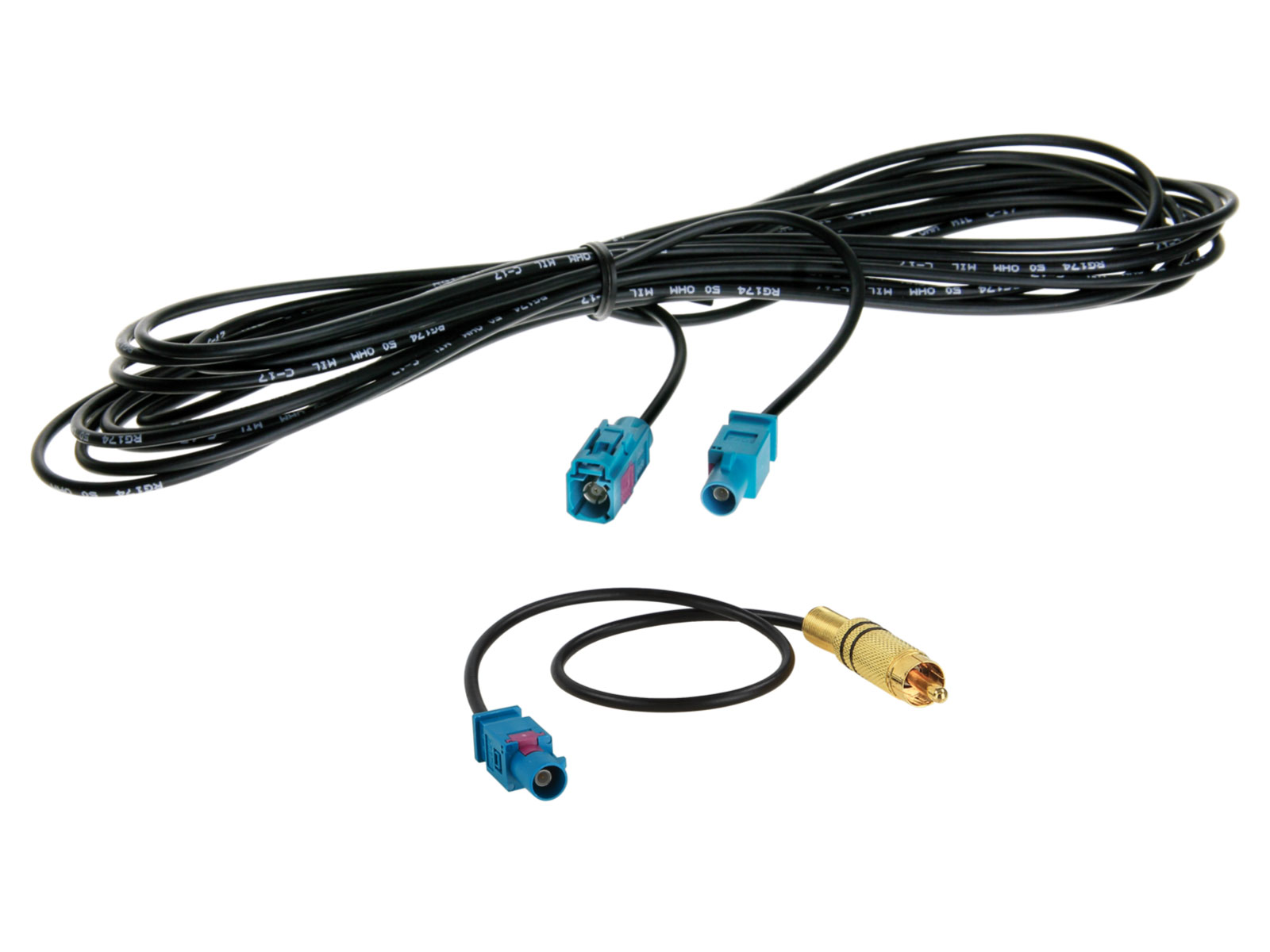

  Anschluss: Fakra(m) auf Fakra(f) 500 cm
  Anschluss: Fakra(m) auf Cinch(m)
  Fahrzeuge mit weißem FIS
  Anschluss: Kamerasteuergerät Fakra G(f) grau
  Kamerasteuergerät - Fundort fahrzeugabhängig:
  - Beifahrersitz
  - Kofferraum Beifahrerseite hinter Seitenverkleidung
  - Kofferraum Dachhimmel
  Seat Fahrzeuge mit Trinax OEM Navigation
  Skoda Fahrzeuge mit Bolero OEM Gerät
  Skoda Fahrzeuge mit Columbus OEM Navigation
  VW Fahrzeuge mit RCD 510 OEM Gerät
  VW Fahrzeuge mit RNS 315 / RNS510 OEM Navigation
  High Kamera mit beweglichen Führungslinien bei Lenkbewegungen im Kamerabild (active guide lines) - Führungslinien nicht unterstützt

Kompatibel mit:

• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Toledo (NH) 03/2013 - 05/2015
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 06/2013 - 05/2015
• VW Beetle (16) 11/2011 - 06/2016
• VW Caravelle (7H) 09/2009 - 05/2015
• VW Caddy III (2K) 092010 - 04/2015
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 10/2010 - 04/2015
• VW Golf VI (1K) 10/2008 - 09/2012
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Multivan (7H) 09/2009 - 05/2015
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW T5 Transporter (7H) 09/2009 - 05/2015
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran (1T) 08/2010 - 04/2015

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
