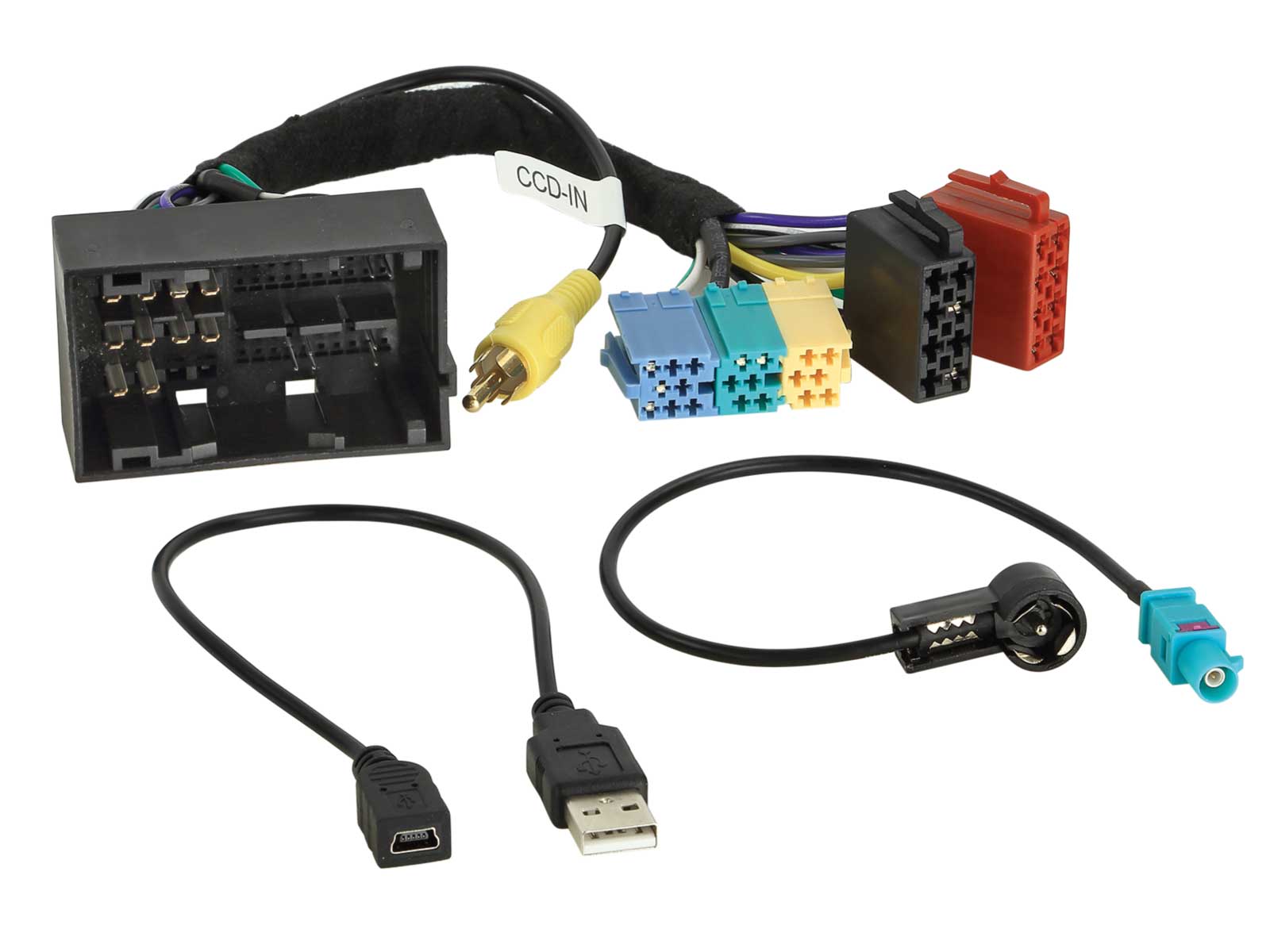

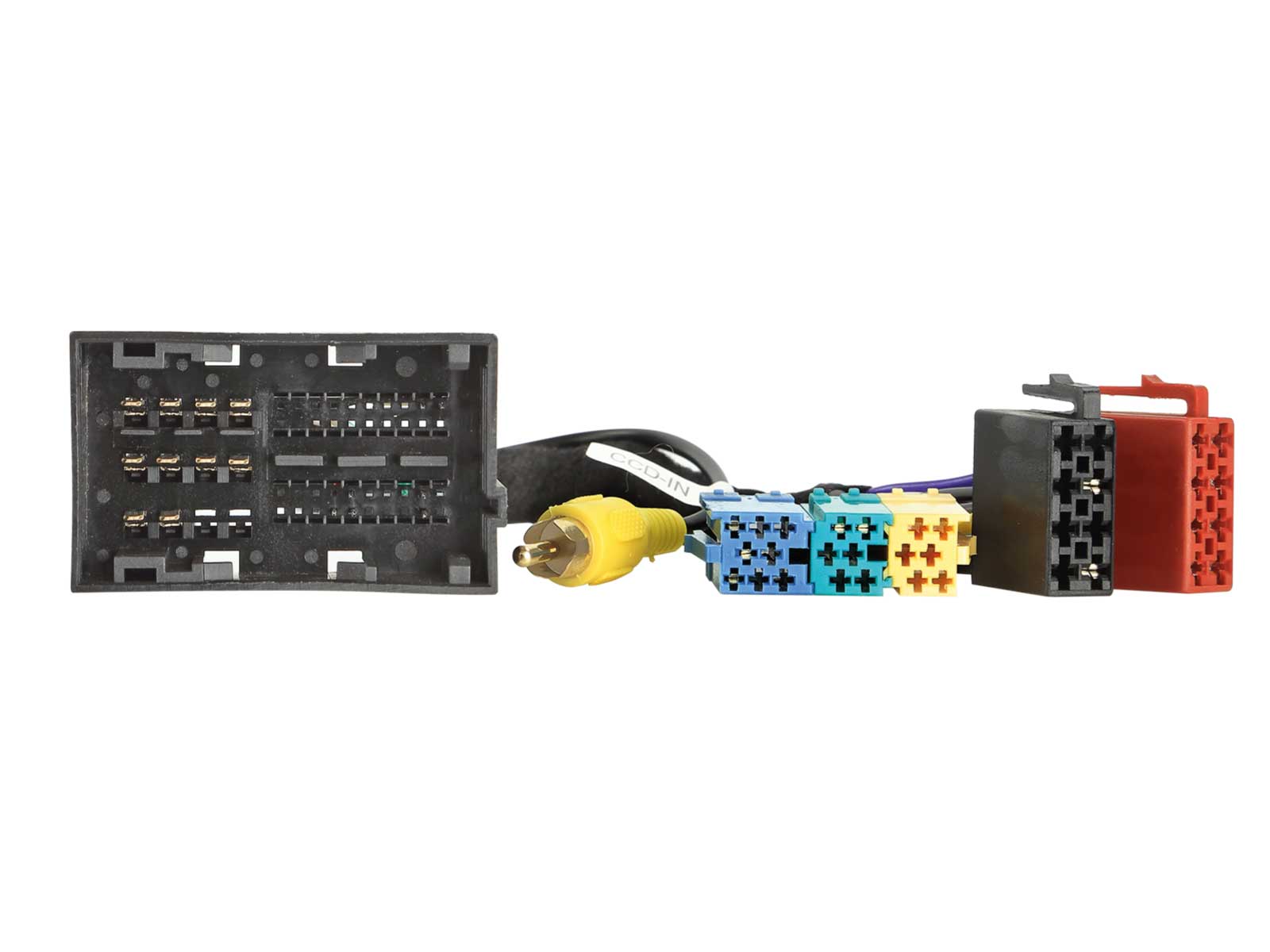

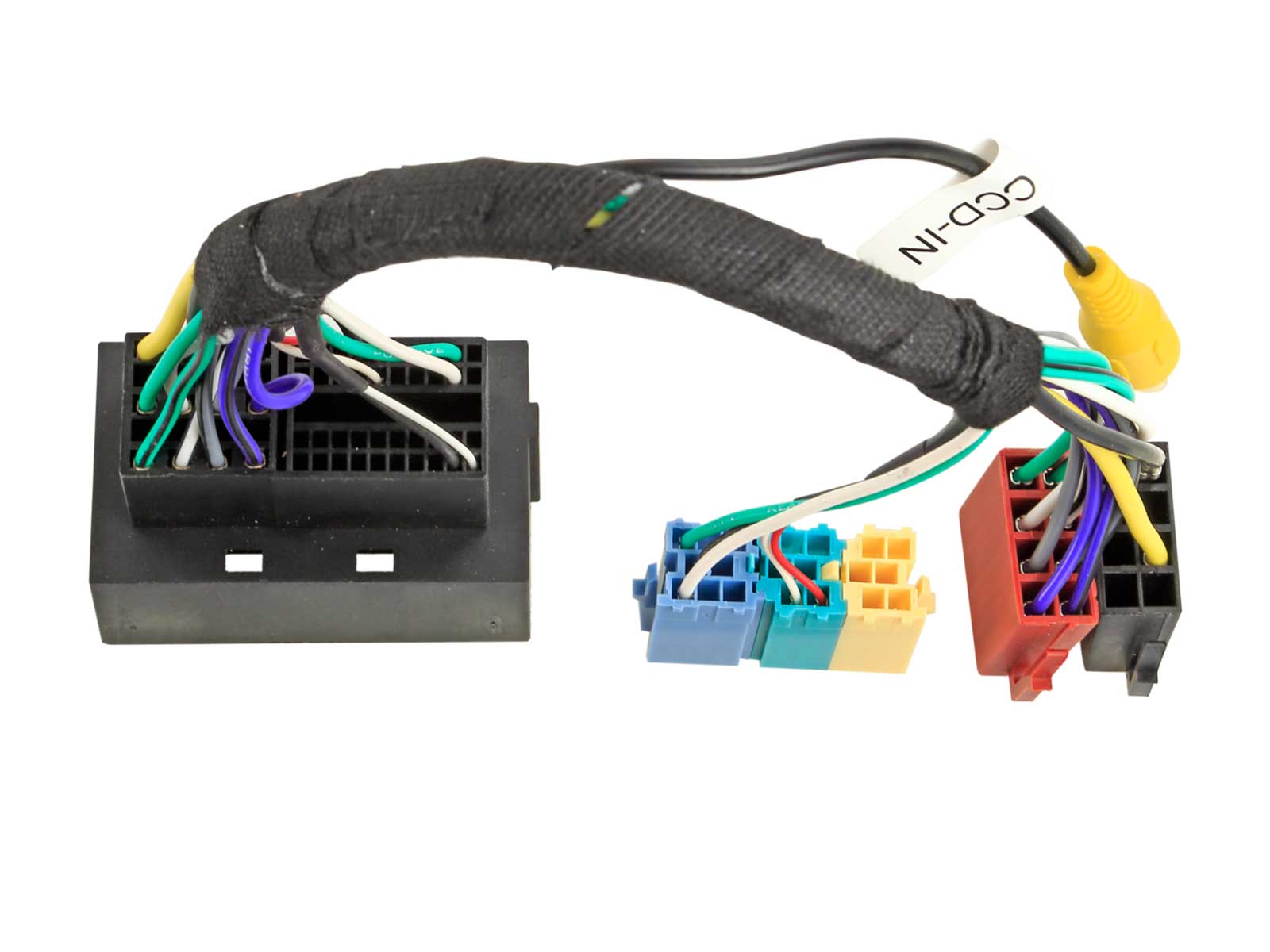

Adapterkabel ISO für Citroen / Fiat / Opel / Peugeot, 52Pin Fiat

• ISO Adapterkabel Citroen / Fiat / Opel / Peugeot
• ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
• Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
  - +12V Dauerstrom Klemme 30
  - +12V Zündung Klemme 15
  - +12V Licht Klemme 58
  - +12V Antennenremote
  - Masse Klemme 31
  - Lautsprecheranschluss für Front- und Rear Lautsprecher
• Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
  - CAN-Bus Interfaces
  - LFB-Interfaces
  - Soundsystemadapter
  - Kameraadapter
• Vor dem Anschluss sind die Signale zu prüfen.
• Für folgende Anwendung: Radioanschlusskabel Strom / Lautsprecher

kompatibel mit:

• Citroen Jumper (250) 05/2014 - 2022
• Citroen Relay (250) 05/2014 - 2022
• Fiat Ducato (ZAF 250) 09/2014 - 11/2021
• Opel Movano Cargo C (Y) 10/2021 - 2022
• Peugeot Boxer (Y) 09/2014 - 2022
• Hinweis:
  - Anschluss: 52 Pin Fiat Stecker
  - Anschluss: Fakra(m) > ISO(m)
  - Anschluss: OEM Kamera > Cinch(m) gelb
  - Anschluss: Micro-USB(f) > USB-A(m)
  - Mini-ISO: grün/weiß: CAN Bus, schwarz/weiß/rot: AUX
  - Sromanschluss: +12V Dauerstrom clamp 30, Masse GND clamp 31

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
