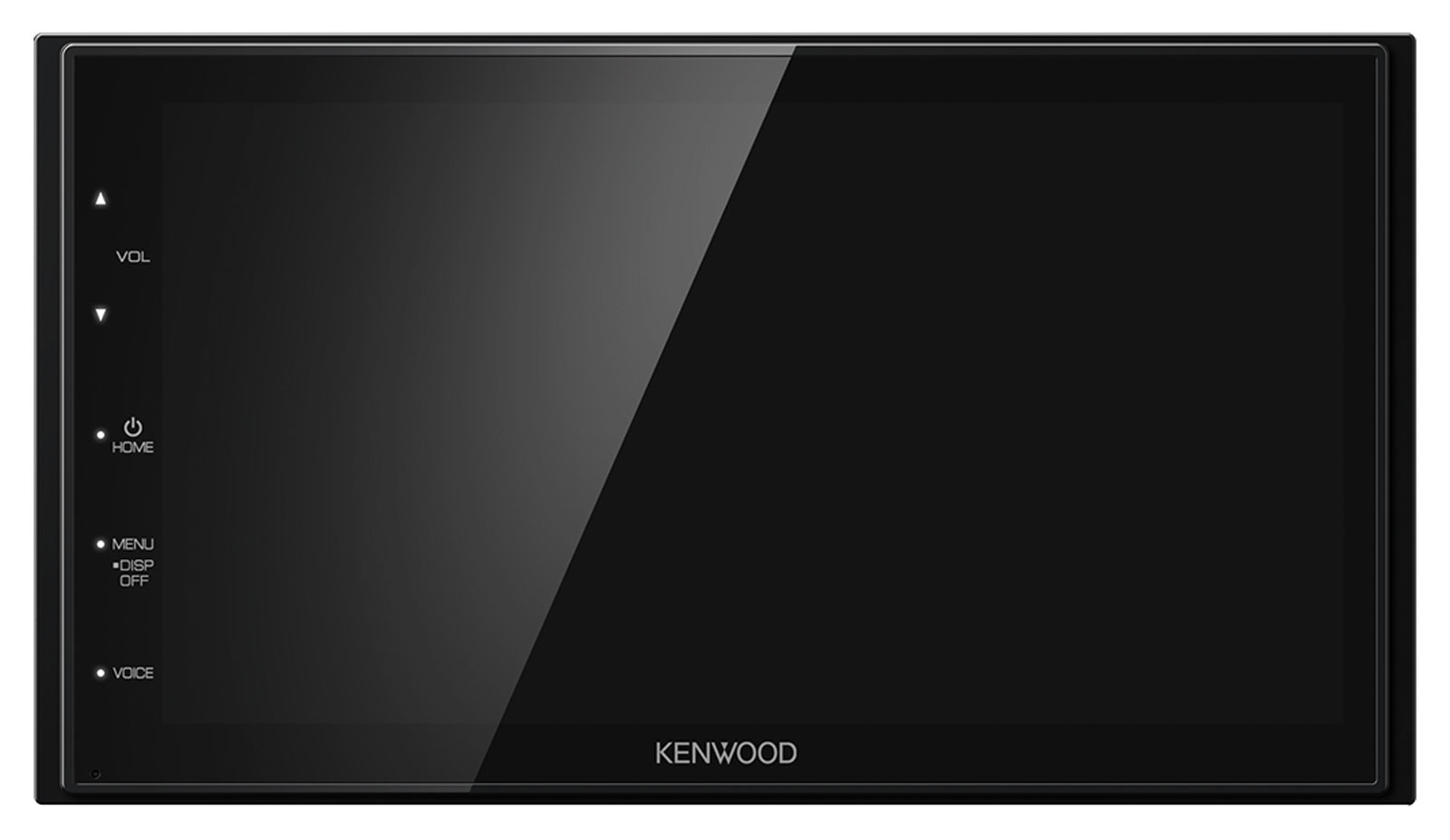

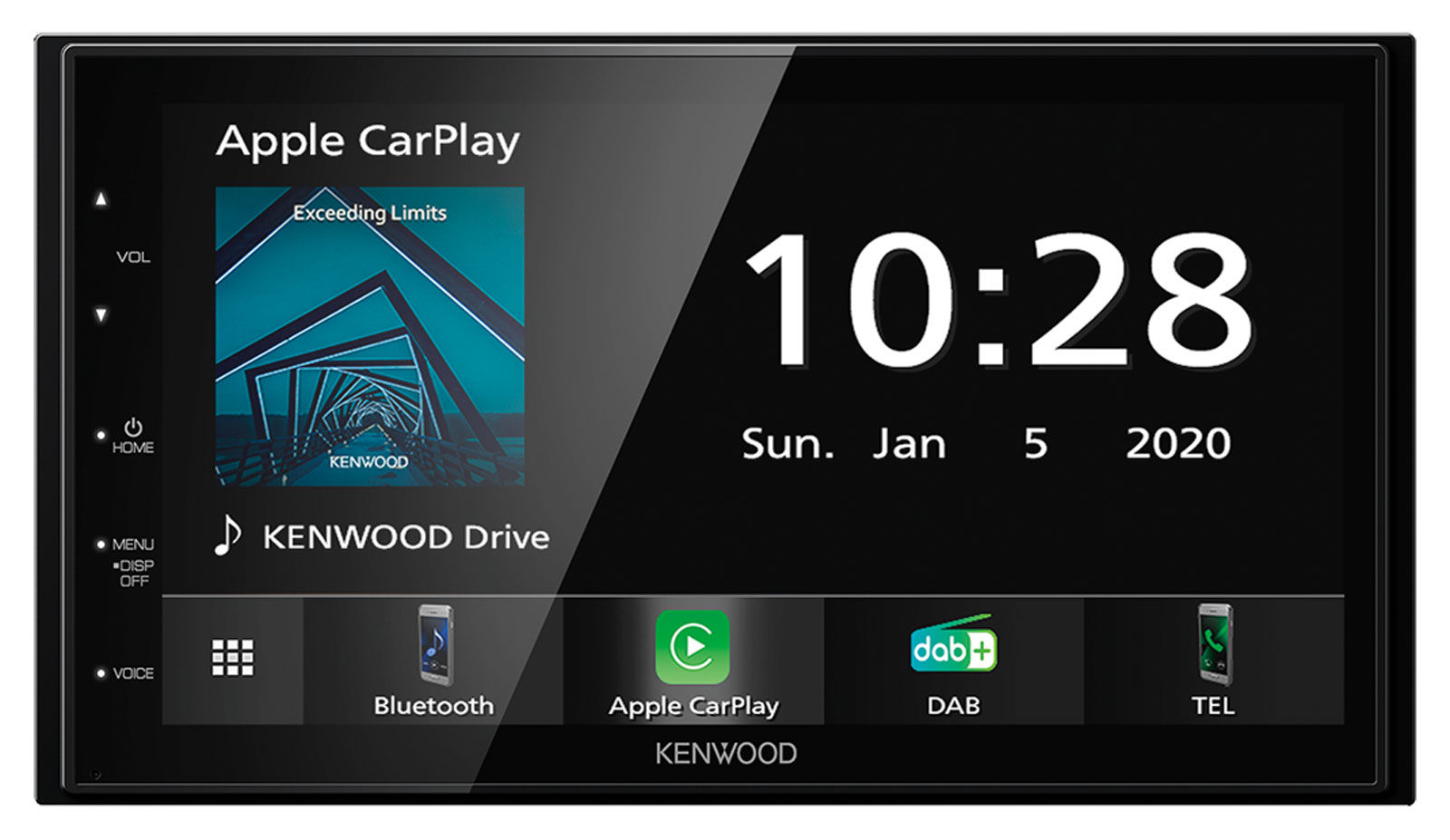

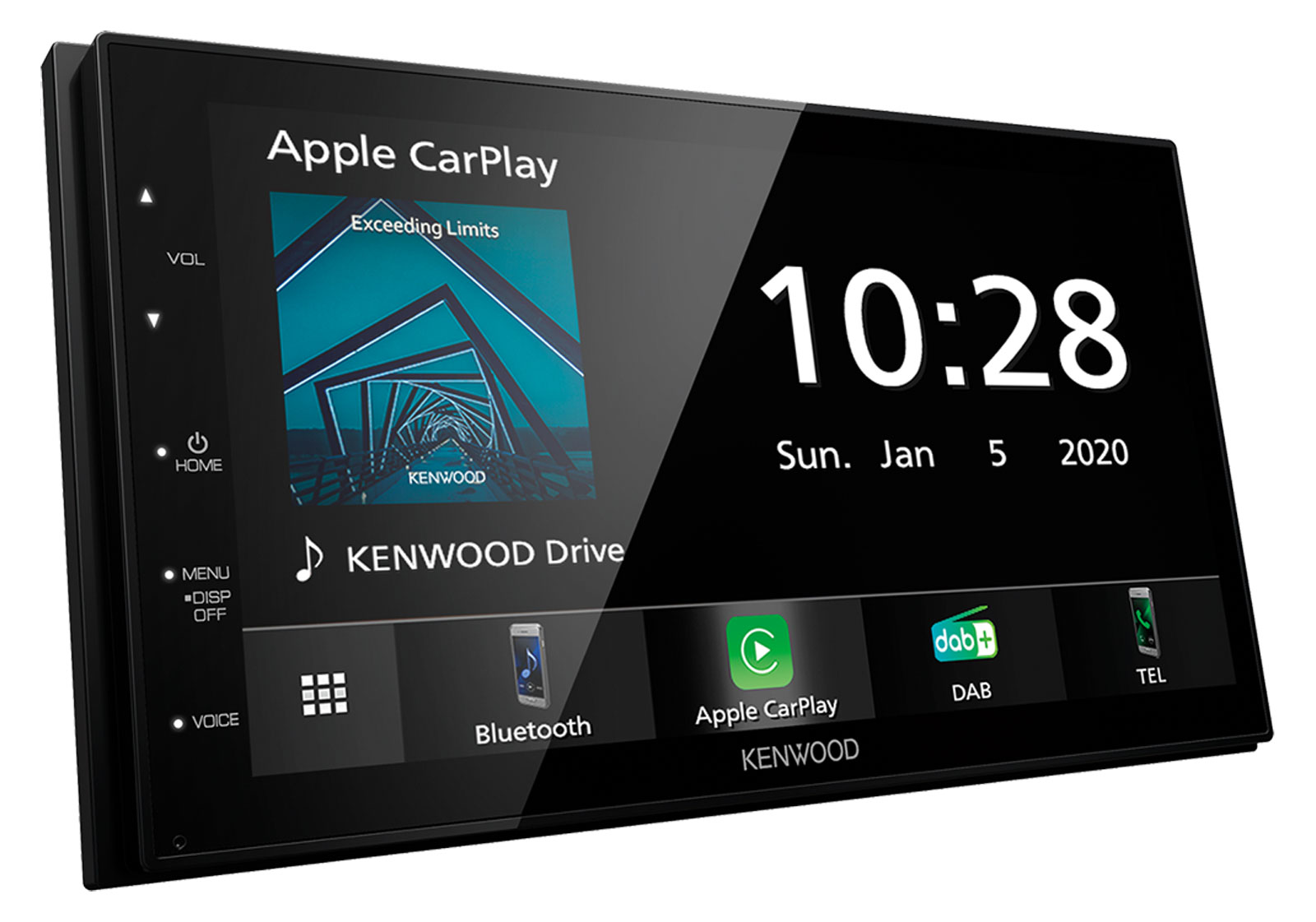

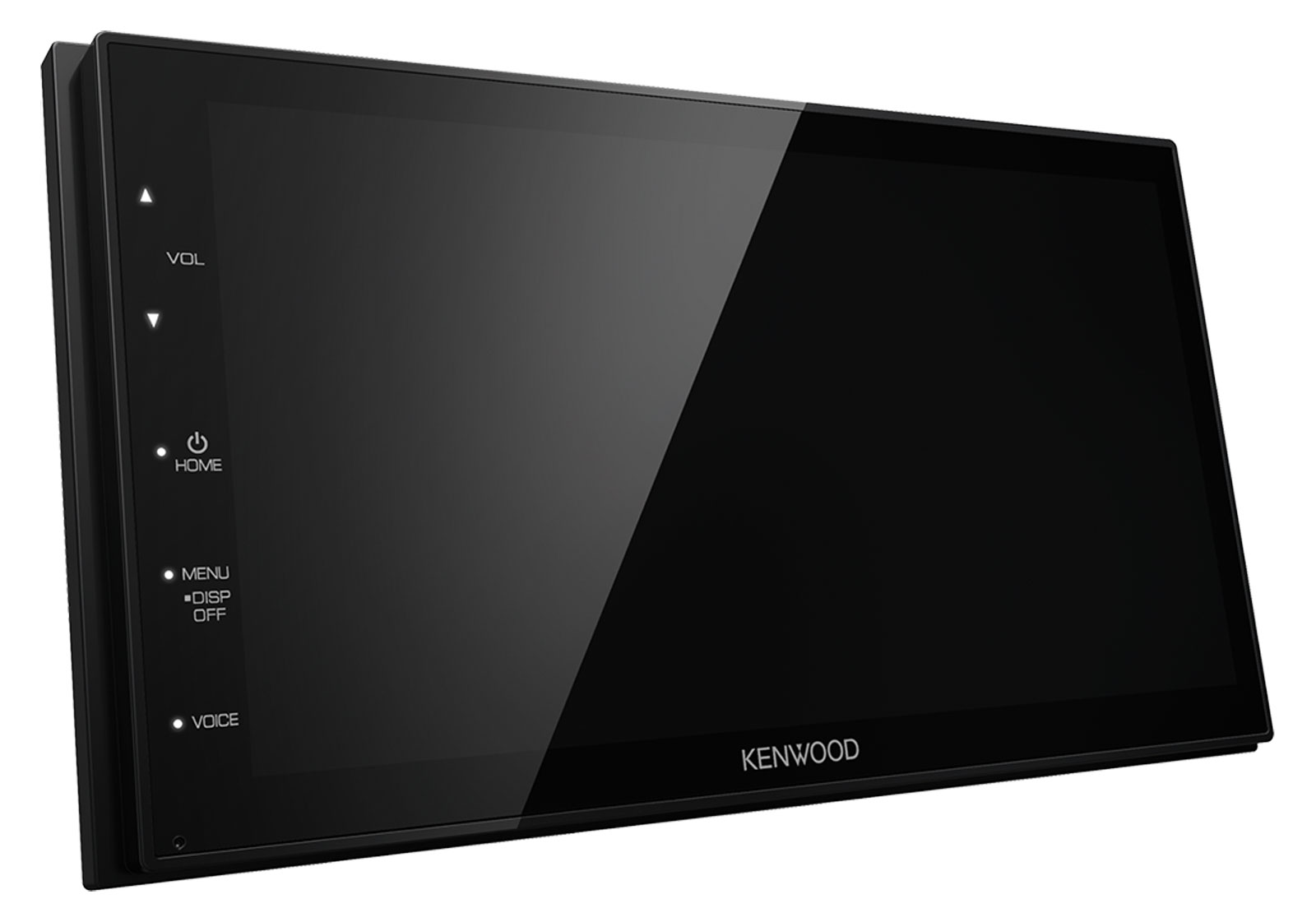

Kenwood DMX5020DABS - Doppel-DIN MP3-Autoradio mit Touchscreen / Bluetooth / DAB / USB / Carplay

Hauptmerkmale

• 17,3 cm (6,8 Zoll) hochauflösender WVGA-Doppel-DIN-Monitor mit kapazitivem Hochglanz-Touchpanel
• Reaktionsschnelle Touch Panel Steuerung
• Apple CarPlay und Android Auto zur Anbindung eines kompatiblen Smartphones per USB
• USB-Mirroring zur Spiegelung von Android-Smartphones
• Spotify via CarPlay/Android Auto
• Integrierter Digitalradio-Empfänger inkl. unterbrechungsfreiem Hin- und Herschalten zwischen DAB und UKW (Seamless Blending), Slide Show-Funktion
• Bluetooth-Modul für Handsfree (HFP 1.6) & A2DP (inkl. AVRCP 1.5)
• Rückseitiger USB-Anschluss für Audio- und Videodaten (MPEG1/2/4, H.264, MKV, WMV, JPEG sowie AAC, FLAC (192kHz/24bit), MP3, WAV & WMA
• iPod/iPhone-Steuerung über USB mit bis zu 1.5 Ampere-Ladefunktion
• Separater Anschluss für Rückfahrkamera
• Sehr geringe Einbautiefe (kein CD-Laufwerk): gesamt 75 mm
• Einstellbare Parkleitlinien für Rückfahrkamera einblendbar
• Soundprozessor mit 13-Band Graphic-Equalizer, Laufzeitkorrektur und digitaler Frequenzweiche
• 3 Vorverstärkerausgänge (Front, Rear, Sub) mit 2 Volt

Allgemeine Ausstattungsmerkmale

• DIN-Größe 2 DIN
• Übersichtliches GUI-Menü Ja
• Wählbares GUI-Hintergrunddisplay Ja
• Tastenbeleuchtung Weiß
• Back-up Speicher Ja
• Pegelabsenkung mit linearer Lautstärkeaufblendung Ja
• Beep-Ton Ja
• Vorbereitet für IR-Fernbedienung Ja, (KNA-RCDV331)
• Digitale Uhrzeit (24H) Ja
• ISO-Anschluss Ja
• Built-in Bluetooth Ja
• Integrierter DAB+ Tuner Ja
• Made for iPod Ja
• Unterstützt Apple CarPlay Ja
• Unterstützt Android Auto Ja
• Android USB Mirroring Ja
• Updatemöglichkeit Ja

Ausstattungsmerkmale Display

• Display-Größe 17,3 cm WVGA Clear Resistive Touch Panel
• Displaymodus 4 Modi (Full/Zoom/Normal/Auto)
• Bildeinstellungen: Brightness, Tint, Color, Contrast
• Umschaltung der Tag-/Nachtanzeige Manuelle Synchronisierung
• Dimmerfunktion Ja
• Videoquellen Mirorring / CarPlay / Android Auto
• Displaytyp Anti-Blendeffekt
• Display film Anti Fingerabdruck
• Display Panel Kapazitiv
• Display Mechanismus Nicht abnehmbar
• Automatische NTSC/PAL-Umschaltung automatisch
• Abschaltbare Displayanzeige Ja

Ausstattungsmerkmale GUI

• OSDC-Typ Grafisch
• Text 14 Sprachen: Englisch (UK), Englisch (US), Spanisch, Französisch, Deutsch, Italienisch, Dänisch, Russisch, Portugiesisch, Hebräisch, Griechisch, Polnisch, Tschechisch, Ungarisch
• Firmware-Update (SoC)
• Demonstrationsmodus Ja
• Individuelles Hauptmenü Ja
• Eröffnungsscreen-Typ Standard
• Individuelle Hintergrundeinstellung 6 x presets + 2 x user set
• Automatische Rückfahrkameraeinblendung (R-CAM Interrupt) Ja
• Rückfahrkamera Parkhilfslinien Ja

Ausstattungsmerkmale Tuner

• Senderauswahl Manuell / Voreinstellung (Liste)
• UKW-Empfang Ja
• AM (MW/LW) Empfang Ja
• Stationsspeicher (UKW/MW) 20 Speicher (15UKW / 15MW)
• Senderabstimmung (Auto 1 / Auto 2 / Manuell) Auto1 / Auto2 / Manuell
• Up/Down Sendersuchlauf Ja
• Automatische Senderspeicherung (AME) Ja
• UKW Stereo/Mono-Umschaltung Ja
• Radio Daten System Ja
• Radio Text Plus Ja
• Verkehrsinformationen Ja
• Lokale Suche Ja
• AR Regional Auswählbar: AF/AF Reg/OFF
• Enhanced Other Networks Ja
• Programmarterkennung (PTY) Ja

Ausstattungsmerkmale DAB

• Integrierter DAB+ Tuner Ja
• Digital Radio Certification Mark Ja
• Automatische Sendersuche Ja
• Sendersuche Auto1 / Auto2 / Manuell
• Anzahl der Stationsspeicherplätze 15 Bänder 1 Speicherplatz
• Senderliste in alphabetischer Reihenfolge Ja
• Senderspeicherliste Ja
• Alphabetische Sendersuche Ja
• DAB-RDS inkl. TI Ja
• Verkehrsinformationen Ja
• Automatische DAB-UKW Umschaltung Ja
• DLS (Dynamic Label) - Textinformationen, die zusätzlich zum Audiosignal vom jeweiligen Sender ausgestrahlt werden. Ja
• PTY (Programme Type) Suche Ja
• Ausgabe von Meldungen (ASW-Select) Ja
• Soft linking Ja
• Ein/Aus-Schalter für externe Antennenstromversorgung Ja

Ausstattungsmerkmale Bluetooth: Allgemein

• Freisprecheinrichtung HFP (Hands Free Profile) V1.6
• Hands Free Profile mit hoher Klangqualität HFP V1.6
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile) Ja, (SBC/AAC)
• Serielle Datenübertragung (SPP - Serial Port Profile) Ja
• Einfaches sicheres Pairing Ja
• Zugriff auf Telefonbuch (PBAP) Ja
• GAP (Generic Access Profile) Ja
• Service Discovery Profile (SDP) Ja
• AVRCP Profil Ja, V1.5
• Telefonsuchfunktion Ja
• Privater Modus Ja
• Alphabetisches Suchen (Telefonbuch) Ja
• Sprachsteuerung Ja
• Rauschunterdrückung Ja
• Echokompensator Ja
• Signalstärke Ja
• Batterieladezustand Ja
• Bluetooth Paring-Anzeige Ja
• Hochwertiges Mikrofon mit Geräuschunterdrückung im Lieferumfang
• Firmware-Aktualisierung Ja, in Verbindung mit Systemupdates

Abspielbare Audio-Dateien

• AAC Dateien sind abspielbar USB
• Wiedergabe von MP3 Dateien USB
• Wiedergabe von WMA Dateien USB
• Wiedergabe von WAV Dateien USB
• Wiedergabe von FLAC Dateien USB

Abspielbare Video-Dateien

• Wiedergabe von MPEG1/2 Videodateien USB
• Wiedergabe von MPEG4 Videodateien USB
• Wiedergabe von WMV Videodateien USB
• Wiedergabe von H.264 Videodateien USB
• Wiedergabe von mkv Dateien USB
• Wiedergabe von JPEG Bilddateien USB

Ausstattungsmerkmale USB

• USB - Anschluss Ja, rückseitig / 1 m Kabel/ fest
• USB Standard 2.0 High speed
• Apple CarPlay Ja
• Unterstützt Apple CarPlay Ja
• USB Mirroring für Android "Mirroring OA for KENWOOD" App im Playstore
• Wiederholungswiedergabe Ordner/Dateien/Alles
• Zufallswiedergabe Ordner
• Kategoriesuche Ja
• Link Search Ja
• Wiedergabe fortsetzen (Resume Play) Ja
• Spielzeitanzeige Ja
• 1.5 A Ladefunktion Ja

Ausstattungsmerkmale Audio

• Max. Ausgangsleistung (MOSFET Leistungs-IC) 4 x 45W
• Vorverstärkerausgang 2 RCA : FRONT/REAR + SUB(mono)
• Ausgangspegel des Vorverstärkerausgangs 2V
• Volume Offset Ja
• Klangeinstellung Ja
• Pegelabsenkung (-20dB) mit linearer Lautstärkeaufblende Ja
• Integrierter Equalizer Ja, 13 Band grafischer EQ
• Integrierter DSP Ja
• Laufzeitkorrektur Ja
• Piepton An/Aus Ja

Ausstattungsmerkmale DSP

• Fahrzeugmodell-Einstellung: Aus, Kompakt, Limousine, Kombi, Minivan, SUV, Kleinbus
• Einstellung der Lautsprechergröße Ja
• Frequenzweiche 2-Wege X'over / HPF / LPF
• Listening postion control / Time Alignment Ja
• Equalizer Typ Grafisch
• Integrierter Equalizer 13-Bands
• Equalizer presets / User set 7 presets / 4 User set
• Balance & Fader Control Ja
• Source Volulme Offset source independent
• Sound Effects: Bass Boost, Supreme, Loudness, Drive Equalizer, Stage EQ, Space Enhancer
• Audio Setup Memory Ja

Ausstattungsmerkmale Video

• Audio Video Ausgang Ja, Nur Video (RCA)
• Audio/Video Eingang Ja, AV-input oder Kamera input (wählbar)
• Videoeingang für Rückfahrkamera Separater Videoeingang (Cinch)
• Erkennung des Videosignals der Rückfahrkamera Schnittstelle für Rückfahrsensor
• Einblendung von Parklinien Ja

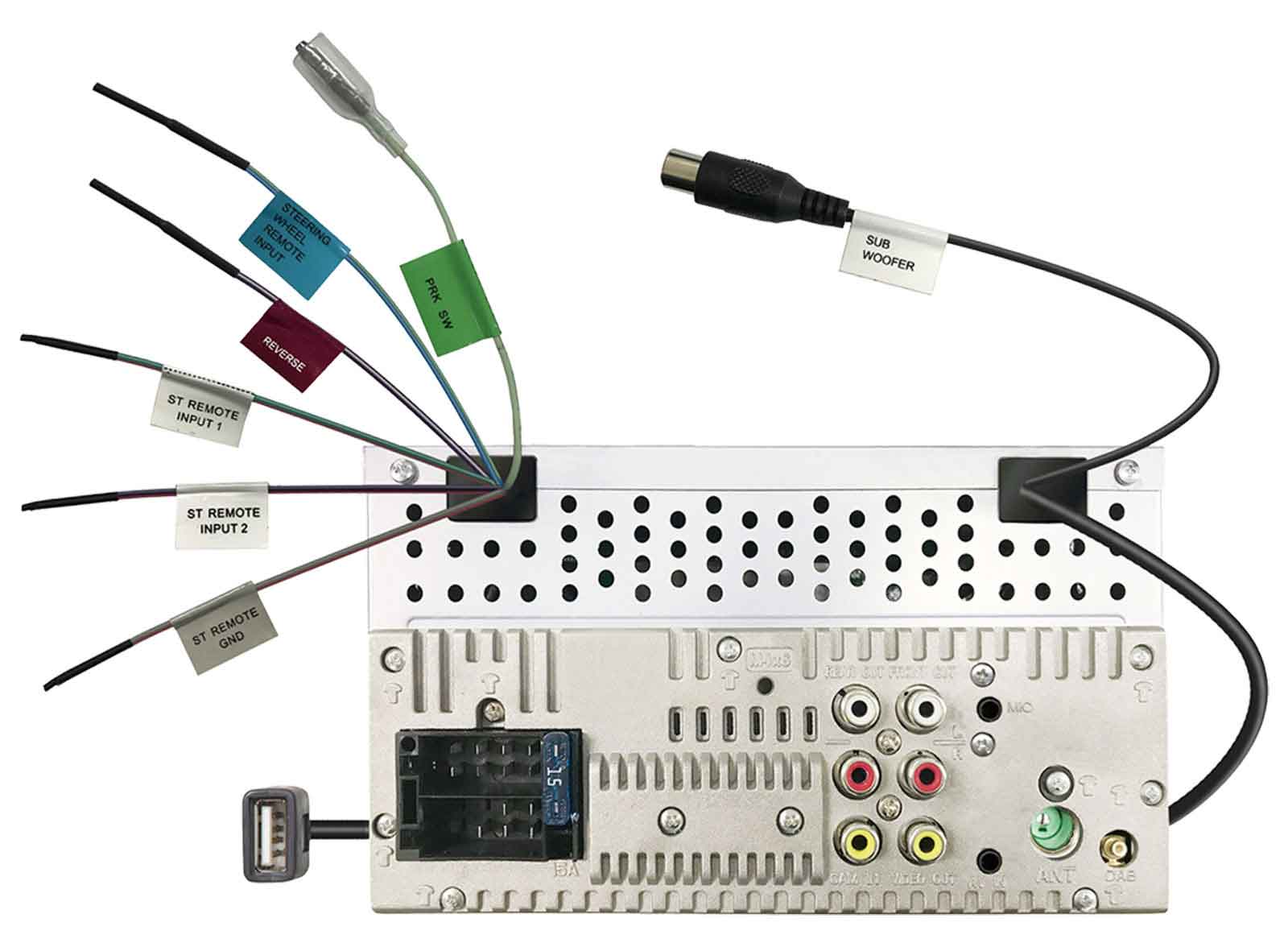

Anschlussmöglichkeit

• Anschluss für OEM Lenkradfernbedienung Ja, Optionales Interface wird benötigt Ja
• Parksensorkabel Ja
• Schaltspannungsanschluss (P. CON.) Ja
• Manuelle Helligkeitseinstellung (Dimmer) Ja
• Preout 2 x RCA (Front/rear) + Sub (mono)
• AV-Input 1x mini-jack (auswählbar: AV-in / Kamera-in)
• Video Out RCA x1
• Anschluss für Rückfahrleitung Ja
• Separater Anschluss für Rückfahrkamera Dedicated RCA Video-in
• UKW/AM-Antennenanschluss JASO Anschluss
• DAB-Antennenanschluss SMB
• Anschluss für Freisprechmikrofon 3,5mm mini-jack

Technische Daten Tuner

• UKW Bereich: 87,5 MHz - 108 MHz (in 50 kHz-Schritten) Ja
• UKW Eingangsempfindlichkeit 1,8μV/75 Ohm (S/N 30 dB)
• UKW Übertragungsbereich 30 Hz ~ 14 kHz (± 3 dB)
• UKW Signal-Rauschabstand (Mono) 50 dB
• UKW-Kanaltrennung (1 kHz) 35 dB
• MW-Bereich: 531 kHz - 1611 kHz (in 9 kHz-Schritten) Ja
• MW-Eingangsempfindlichkeit 99 μV

Technische Daten DAB

• Band III - Frequenzbereich 174,928 MHz - 239,2 MHz
• DAB-Modi I, II, III, IV
• Empfindlichkeit - 98 dBm
• Signal/Rauschabstand 82 dB
• Audioformat MPEG1 Audio Layer II, MPEG4 HE-AAC V2
• DAB-Antenne Anschlusstyp SMB
• Ausgangsspannung 14V (10,5V to 16V allowable)
• Maximal Strom < 100 mA

Technische Daten Bluetooth

• Standard Bluetooth V4.1
• Übertragungsfrequenzen 2,402 - 2,48 GHz
• Ausgangsleistung +8dBm(max), Leistungsklasse 1
• Max. Reichweite rund 10 Meter
• HFP (Hands Free Profile) Ja, V 1.6
• Serielle Datenübertragung (SPP - Serial Port Profile) Ja
• Audiodatenübertragung A2DP (Advanced Audio Distribution Profile) Ja
• Audio-Formate SBC/AAC
• PBAP (Phonebook Access Profile) Ja

Technische Daten USB

• Kompatibilität der USB-Version USB 2.0 High Speed
• Dateisystem FAT 16/32, exFAT
• Max. Stromaufnahme 1500 mA
• D/A-Wandler 24bit
• Videoformate MPEG1/2/4, WMV, H.264, mkv
• Audioformate MP3, WMA, AAC, WAV, FLAC

Technische Daten Audio

• Maximale Leistung 45 W x 4
• Ausgangsleistung (DIN45324, +B=14,4 V) 21 W x 4
• Output frequency band 20 Hz ~ 20 kHz
• Ausgangspegel 2000 mV / 10 kOhm
• Impedanz des Vorverstärkerausgangs 1400 Ohm
• Lautsprecherimpedanz 4 Ohm ~ 8 Ohm

Technische Daten DSP

• Frequenzband: Front 62,5 Hz ~ 16 kHz
• Equalizer: Pegelverstärkung -9 db ~ +9 db
• 2-Way X'over / Front/Rear (HPF) / Frequency trough/30/ ... /220/250Hz
• 2-Way X'over / Front/Rear (HPF) / Slope -6/-12/-18/-24 (dB/oct)
• 2-Way X'over / Subwoofer (LPF) / Frequency 30/40/ ...250Hz/Through
• 2-Way X'over / Subwoofer (LPF) / Slope -6/-12/-18/-24 (dB/oct)
• Position: 2-Way (Front/Rear/Sub)Delay 0cm ~ 610cm (1cm Schritte)
• Subwoofer Level -40dB ~ 6dB
• Equalizer Typ Grafisch
• Frequenzband 13 Bänder

Technische Daten Video

• Farbsystem des externen Videoeingangs NTSC/PAL
• Max. Pegel für Videoeingang (Mini-Klinke) 1 Vss / 75 Ohm
• Max. Audioeingangspegel (Cinch) 1,5 V / 25 kOhm

Technische Daten Monitor

• Bildschirmdiagonale 6,75 Inches Wide
• Bildschirmgröße (BxH) 151,8 x 79,7 mm
• Display-System Transparentes TN LCD Panel
• Antriebssystem TFT Active Matrix Bildschirm
• Anzahl der Pixel 1152000 Pixel (800 (H) x 480 (V) x RGB
• Sichtbare Pixel 99,99 %
• Pixelanordnung RGB-Streifen-Arrangement
• Hintergrundbeleuchtung LED (Light Emitting Diode)

Technische Daten Allgemein

• Betriebsspannung 14,4 V (10,5 ~ 16 V zulässig)
• Abmessungen (B x H x T) 178 x 100 x 75 mm
• Gewicht 1,1 g.
• Gewicht (inklusive Abdeckblende & Einbaurahmen) 1,3 kg

Lieferumfang

• Ausbauwerkzeug 2 Stück
• Abdeckrahmen Ja
• Einbaurahmen Ja
• Freisprechmikrofon mit 3 m langem Anschlusskabel
• Mehrsprachige Bedienungsanleitung enthalten

Hersteller
JVCKENWOOD Deutschland GmbH, Konrad-Adenauer-Allee 1 - 11, 61118 Bad Vilbel, DE, info@kenwood.de
