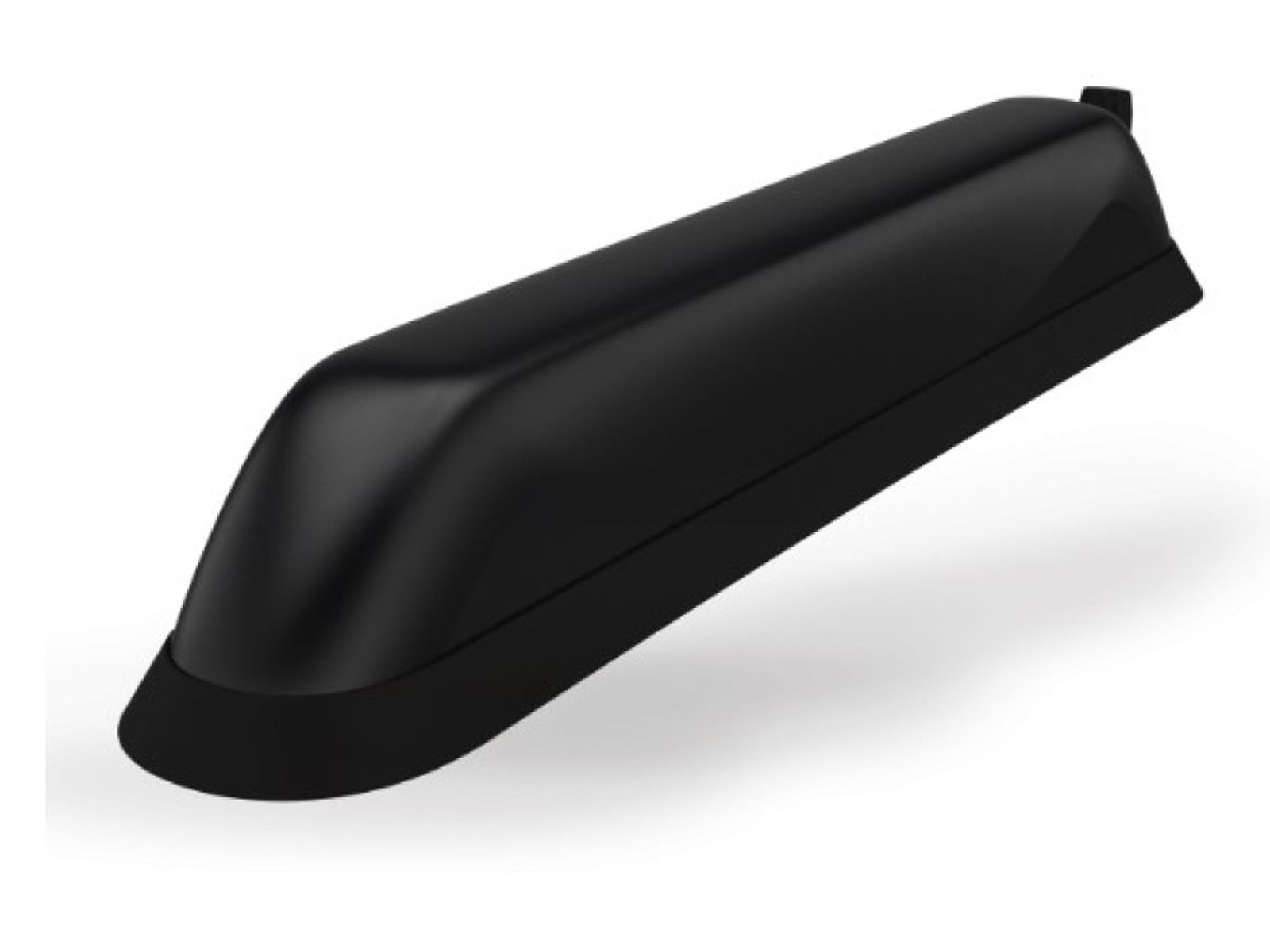

Panorama Dachantenne 4xLTE /5G /4xWLAN /GPS Haiantenne 3,0m Kabel, für RUTC50 - PAN-ANT1430

Panorama Antenne, speziell für Kastenwagen mit Rillendächern. Die Antenne verfügt über MIMO 4x4 für mobile Daten, MIMO 4x4 für WLAN, GNSS und einen FME Anschluss, der für die optionale Radioausstattung ergänzt werden kann.
Panorama Antenne passend für alle 5G Router mit den o.g. Antennenbedarf, z.B. Tel-RutC50, aber auch abwärtskompatibel für RutX50 und baugleiche.

Technische Daten

• GPS/GNSS Elements: 1x 1562-1612 MHz
• 4G/5G Elements: 4x 698-960, 1427-4900 MHz
• WiFi Elements: 4x 2.4 - 7.1GHz
• Zusatzstrahleranschluss: Strahlerabhängig (optional für UKW/DAB+)
• Antennengewinn bis zu:
  - 4G/5G Elemente: 5dBi (617-960MHz) / 8dBi (1427-4900MHz)
  - WiFi-Elemente: 5dBi (2396-2485MHz) / 8dBi (4900-7200MHz)
• GPS/GNSS-Daten:
  - Frequenzbereich (MHz): 1562-1612
  - Verstärkung: LNA: 26dB
  - Polarisation: Rechtshändig zirkular
  - Betriebsspannung: 3-5V DC (gespeist über Koax)
  - Stromstärke: Typisch <20mA
• Maße:
  - Gesamthöhe: 52 mm
  - Gesamtläne: 365 mm
  - Breite: 60 mm
• Temperaturbereich: -40° / +85°C
• Material: ASA, Silikongummi, Aluminiumlegierung
• Schutzklasse: IP69K
• Bohrloch: 19-20 mm
• Kabeltyp: FR RG174 (UN ECE R 118 Compliant)
• Durchmesser: 2,9 mm
• Länge: 30 cm
• Anschlüsse:
  - 4 x SMA Stecker (m) [4G/5G]
  - 3 x SMA Buchse (f) [WIFI / WLAN]
  - 1 x SMA Stecker (f) [GPS/GNSS]
  - 1 x FME Stecker (m) für optional UKW/DAB+
• Farbe: schwarz
• Beiliegender Kabelsatz in 3,0m:
  - 5x 9503 für mobile Daten und GPS
  - 4x 9513 für WLAN
• Hinweis: Wenn Sie die Antenne direkt an einen Router mit SMA Anschlüssen anschließen möchten, dann benötigen Sie noch folgende Adapter: 3 x PAN-SAM-101 (für Wlan) bei Routern mit MIMO 4x4
• Diese Antenne ist in folgenden weiteren Ausführungen lieferbar:
  - PAN-ANT1415: Schwarz mit Kabelsatz in 1,5 m
• Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 8. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch ein optionales Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden.
• Ergänzungsset für UKW und DAB+
  - PAN-ANT285 (5,0m Kabellänge)
  - PAN-ANT287 (7,5m Kabellänge)
  - PAN-ANT2810 (10,0m Kabellänge)
• Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100

Hersteller
Panorama Antennas Ltd, 61 Frogmore, SW18 1HF London, GB, sales@panorama-antennas.com

EU Verantwortliche Person
PUC antennas und equipment GmbH, Isaac-Newton-Straße 3, 59423 Unna, DE, info@puc.de
