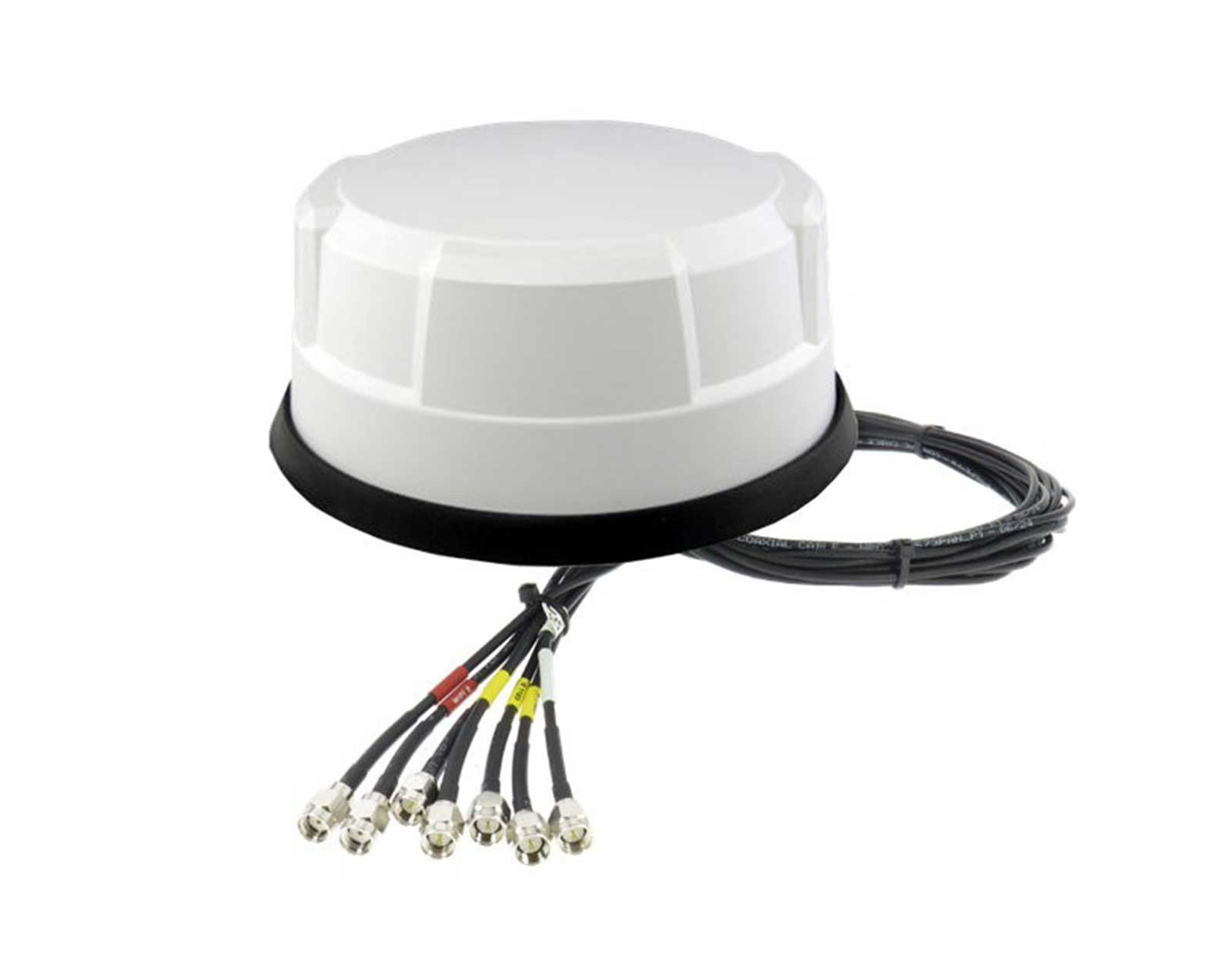

Panorama Antenne 4x5G / 2xWLAN / GPS High Performance mit 1,0 m Direkt-Kabelsatz, weiß - PAN-ANT510

Panorama Antenne passend für alle 5G und LTE Router. Das besondere an dieser Antenne der Serie LGMDM4-6-60-24-58 ist, dass die Anschlusskabel in einer Länge von 1m bereits mit den passenden Steckern für Teltonikarouter bestückt sind. Damit sind keine weiteren Adapter oder Zwischenkabel mehr notwendig, wenn der Abstand Antenne zum Router nicht mehr als 1 Meter beträgt.
Insbesondere für RUTM51, RUTM54, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu älteren Modellen wie z.B. RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet 1.0.
Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G, 2 Elemente für WLAN und 1 Element für GPS aus. Insbesondere weil sie den höchsten realisieren Antennengewinn von bis 9 dBi ermöglicht.

Technische Daten:

• 4x5G / 2xWLAN / GPS High Performance Antenne mit 1,0 m Direkt-Kabelsatz, weiß
• Farbe: weiß
• Frequenzen: GPRS / UMTS / LTE / 5G
  - Element1: 617-960MHz, 1710-6000MHz
  - Element2: 617-960MHz, 1710-6000MHz
  - Element3: 617-960MHz, 1710-6000MHz
  - Element4: 617-960MHz, 1710-6000MHz
  - Element5: 2400/4900-6000MHz
  - Element6: 2400/4900-6000MHz
  - Element7: 1562-1612MHz (GPS;GNSS)
• Gewinn:
  - Element 1&4 @617-960MHz 4dBi
  - Element 1&4 @1710-3800MHz 8dBi
  - Element 1&4 @4900-6000MHz 9dBi
  - Element 5-6 @2400MHz 9dBi
  - Element 5-6 @4900-6000MHz 9dBi
  - Element 7 @1562-1612MHz (GPS;GNSS) 26dB LNA
• Typische Effizienz:
  - Element 1&2: 70%
  - Element 3-5: 80%
  - Isolation: LTE > 10dB, WIFI > 12dB
  - Widerstand: 50 Ohm
• Maße: Höhe 81 mm / Durchmesser 180 mm
• Befestigung: 1-Loch Montage 19 mm
• Gewinde: M18 x 1
• Kabellänge an Antenne: 1,0 m
• Stecker:
  - 4 x SMA Stecker (m) [4G/5G]
  - 2 x SMA Stecker RP (m) [WIFI]
  - 1 x SMA Stecker (m) [GPS]

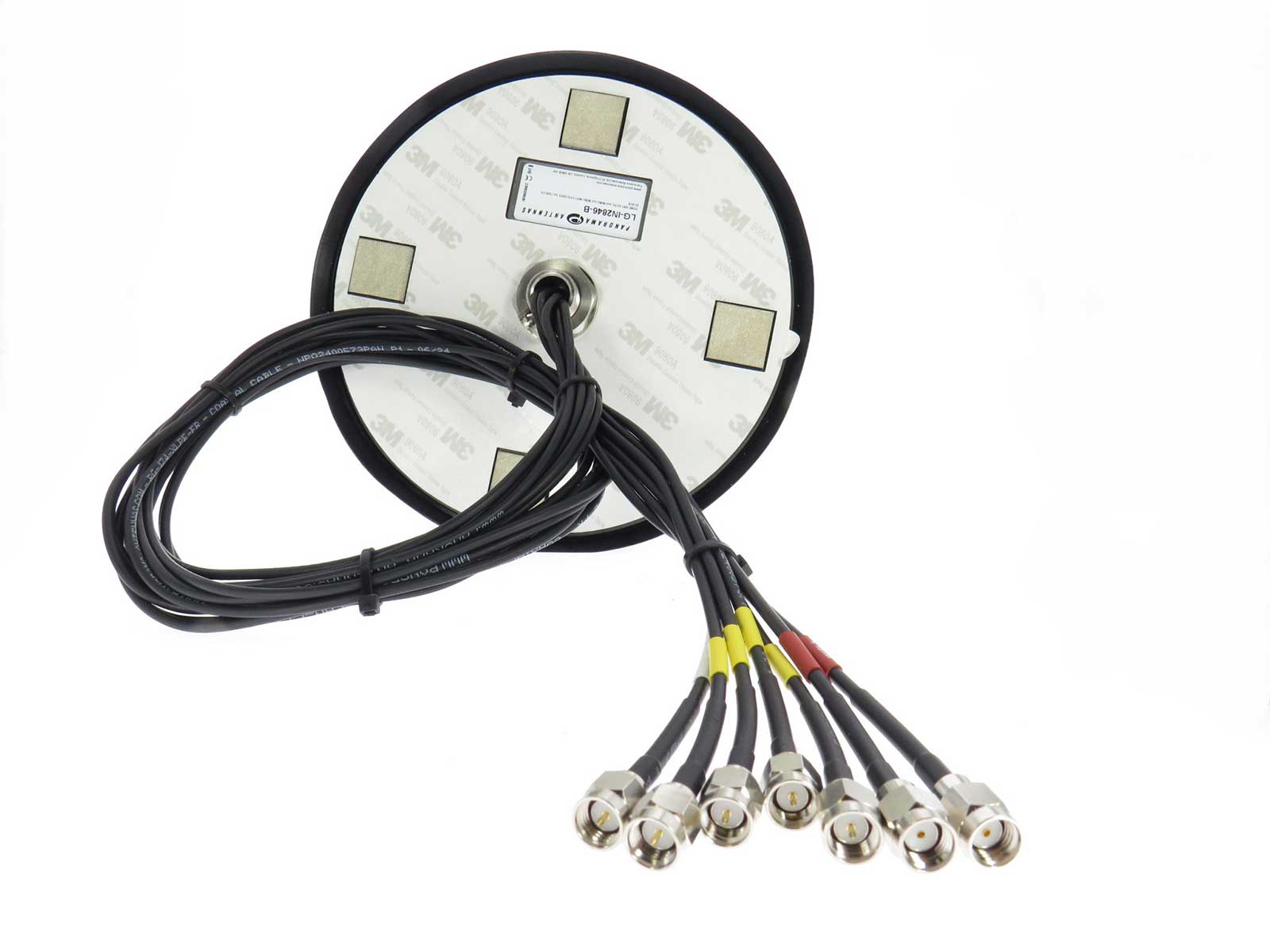

• Hinweis: Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert.
  Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100

Kabelsätze für größere Kabellängen:

• 7 teiliger Verlängerungskabelsatz: 1,5 m: UNI-510L150
• 7 teiliger Verlängerungskabelsatz: 3,0 m: UNI-510L300
• 7 teiliger Verlängerungskabelsatz: 5,0 m: UNI-510L500
• 7 teiliger Verlängerungskabelsatz: 6,0 m: UNI-510L600
• 7 teiliger Verlängerungskabelsatz: 7,5 m: UNI-510L750
