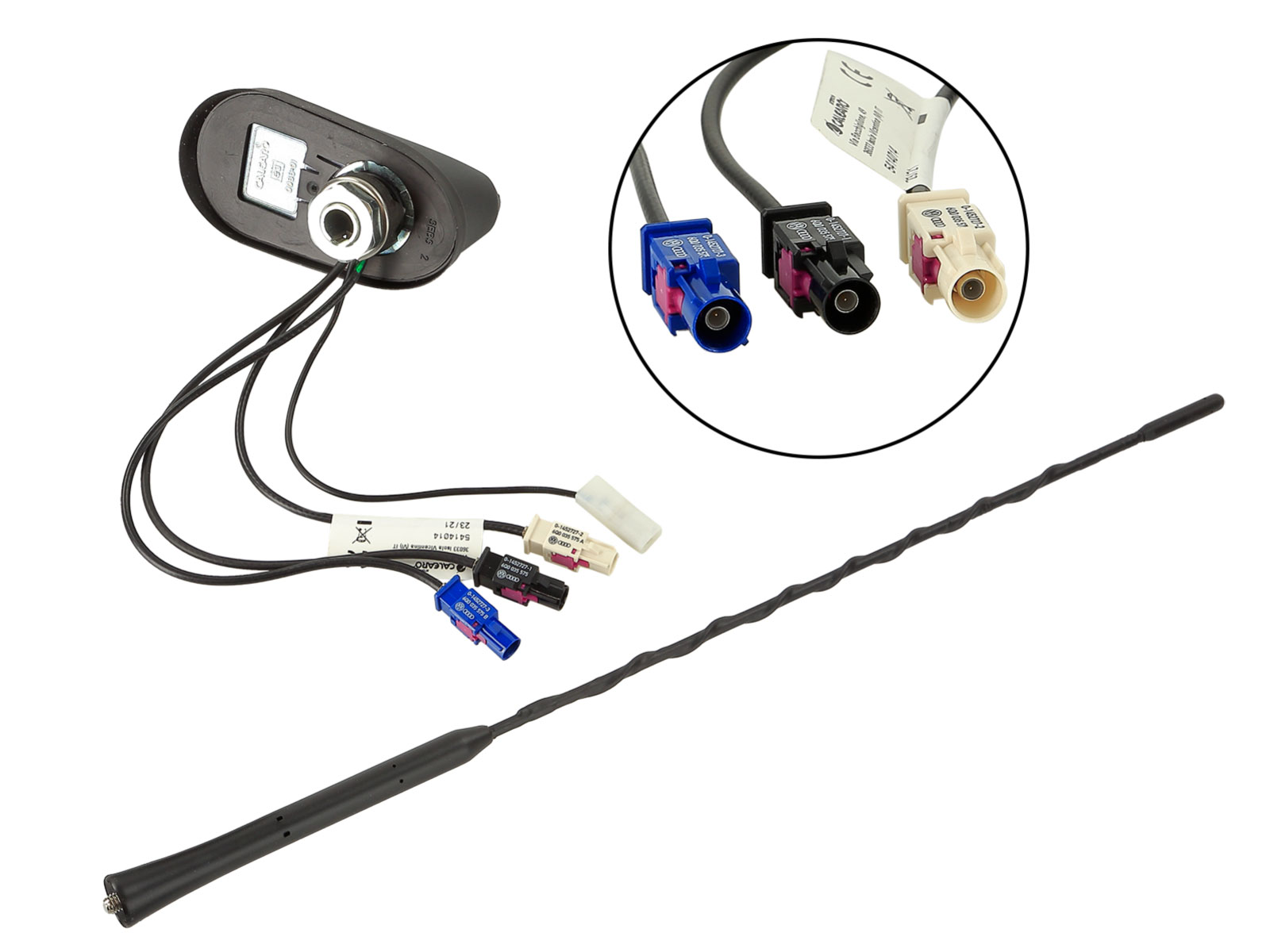

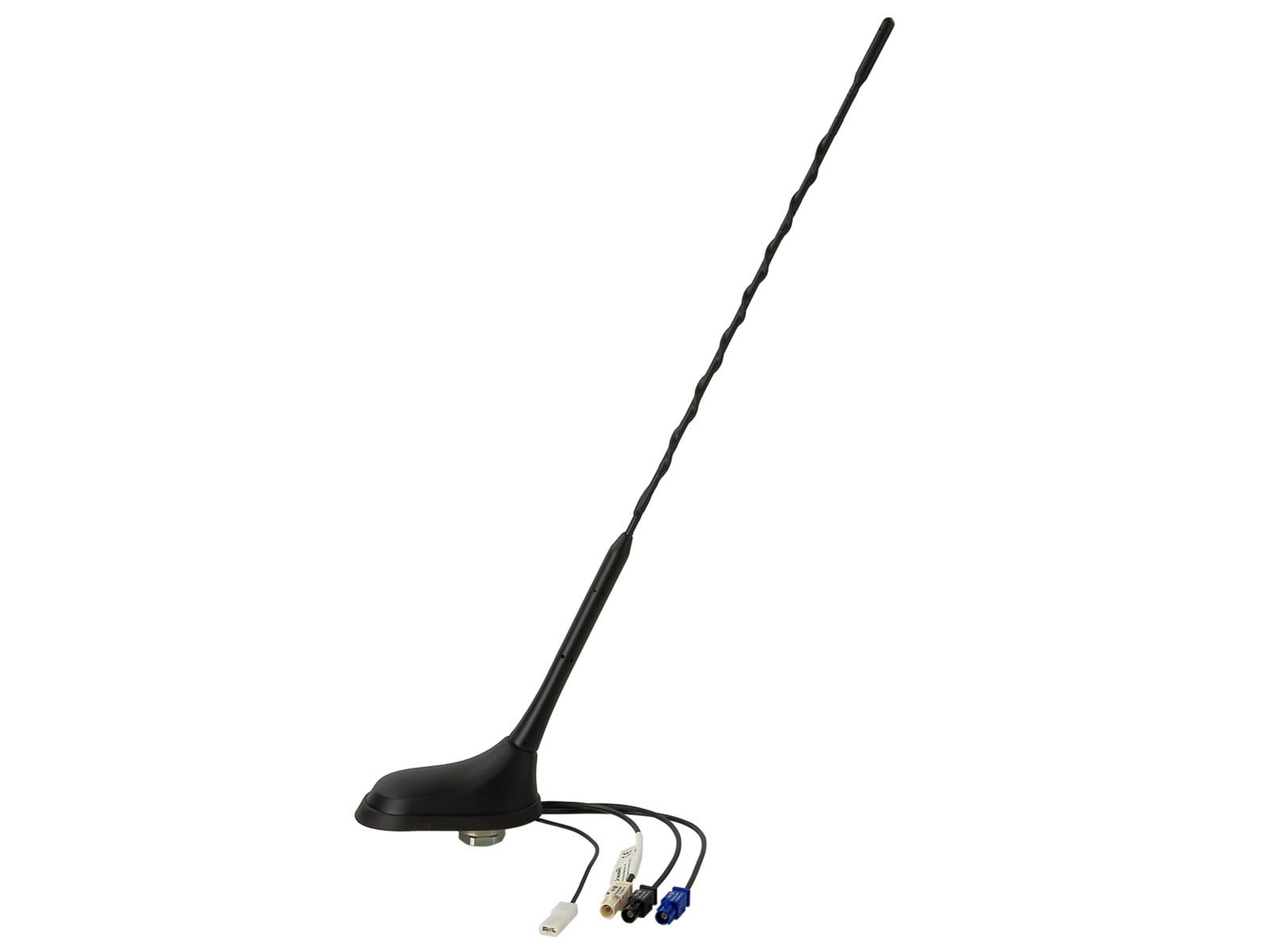

Dachantenne 16V AM-FM / DAB-DAB+ / GPS - Fakra - Calearo 7677840

• Dachantenne AM/FM DAB/DAB+ GNSS (GPS/GLONA SS/Galileo/Navstar)
• Bauart 16V
• Empfangsarten: AM/FM, DAB/DAB+, GNNS
• Einbauort: Dach hinten
• Bohrung rund: 19mm
• Bohrung quadrat: 15 mm x 15 mm
• Stablänge: 410 mm
• Stabneigung: 60°
• Stabart: antinoise
• Gewinde: M6
• Maße: Gesamthöhe: 450 mm, Antennenfuß: L = 98 mm / B = 50 mm
• AM/FM: Fakra B(m) weiß RG175 / 180 mm
• DAB/DAB+: Fakra A(m) schwarz RG175/ 200 mm
• GNSS: Fakra C(m) blau RG175 /220 mm
• Speisespannung extern: Flachstecker 6,3 mm
• AM: 150 kHz - 1710 kHz
• FM: 87,5 MHz - 108 MHz
• DAB/DAB+: 174 MHz - 240 MHz
• GNSS: 1559 MHz - 1065 MHz
• Zugewinn: DAB/DAB+: 12dBi, GNSS: 32dBi
• Spannungsversorgung:
  - AM/FM: 12V extern
  - DAB: 12V extern
  - GNNS: 3V - 5V Phantomspeisung
• Stromaufnahme:
  - AM/FM: 75 mA max
  - DAB/DAB+: 75 mA max
  - GNSS: 45 mA max
• Impedanz: AM/FM: 50 Ohm, DAB/DAB+: 50 Ohm, GNSS: 50 Ohm
• Stehwellenverhältnis: AM: <5:1, FM: <8:1, DAB/DAB+: <5:1, GNSS: 2:1

Optional

• Antennenkabel Kit:
  - Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/Fakra(f): 15-7677810-1
  AM/FM:
  - Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
  - Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
  - Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
  - Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
  DAB/DAB+:
  - Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
  - Antennenadapter SMB(m) > SMA(m): 1502-29
  GNSS:
  - Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
  - Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
  - Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
  Ersatzstab ohne Fuß:
  - Antennenstab AM/FM DAB/DAB+ 41cm M6: 15-7551040

Hersteller
Calearo Antenne SPA, Via Bacchiglione 49, 36033 Isola Vicentina (VI), IT, info@calearo.com
