Antenne Bad Blankenburg - Dachantenne - AM, FM, DAB, GPS/GLONASS/Galileo/Beidou L1, Fakra - 3761.06

Eigenschaften:

• Dachantenne für den Rundfunkempfang
• DAB+-Empfang, aktiv und rauscharm in den Bereichen B III, L-Band passiv
• Rundfunkempfang, aktiv und rauscharm für AM/FM
• 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse (Nur ein Anschluss empfohlen) oder DIN-Steckhülse
• Aktive GNSS-Antenne (Phantomspeisung)
• Geräuscharmer Antennenstab mit GPS-Diagnosefunktion
• Geringe Einbautiefe (15 mm)
• Geringer Montageaufwand, nur eine Montagebohrung für 3 Funktionen
• Austauschbar mit herkömmlichen Flex-Antennen
• Besonderes geeignet für:
  - Analogen und digitalen Rundfunk
  - Navigationssysteme
  - Flottenmanagement
• Zusatzinformationen:
  - Montage: Dachmontage
  - Zusatzinfo: Kombiflex-Dachantenne
  - Kategorie/Besonderheit: aktive Antenne mit getrennter Signalführung, GPS-Diagnosefunktion
• Dienste: GLONASS, AM/FM, GPS, DAB+
• Frequenzen: AM: 0,15 - 16 MHz; FM 87,5 - 108 MHz; GAB+ III: 174 - 240 MHz; DAB+ L: 1452 - 1492 MHz; GPS 1575,42 MHz; GLONASS: 1602 - 1610 MHz
• Impedanz 50 Ohm
• Anpassung: AM: ≤ 3,0:1; FM / DAB+ III: ≤ 2,0:1; DAB+ L: ≤ 1,8:1; GPS / GLONASS: ≤ 1,5:1
• Rauschmaß: FM: 3,5 dB typ.; DAB+ III: 2 dB typ.; GPS / GLONASS: 1.7 dB typ.
• Verstärkung: AM: 6 dB; FM: 14 dB; DAB+ III: 10 dB; GPS / GLONASS: 28 ± 3 dB
• Gewinn: GPS / GLONASS 32 dBic.typ.
• Stromversorgung:
  - AM / FM DAB+: +9 .. 16 V; 25 mA bei 12 V
  - GPS: +3,3...5,5 V, 15...40 mA
• Kabeltyp: RG 174
• Kabellänge
  - AM / FM: 0,11 m
  - DAB+: 0,2 m
  - GPS: 0,15 m
• Steckverbinder:
  - AM / FM: FAKRA(m) B
  - DAB+: FAKRA(m) G
  - GPS: FAKRA(m) C

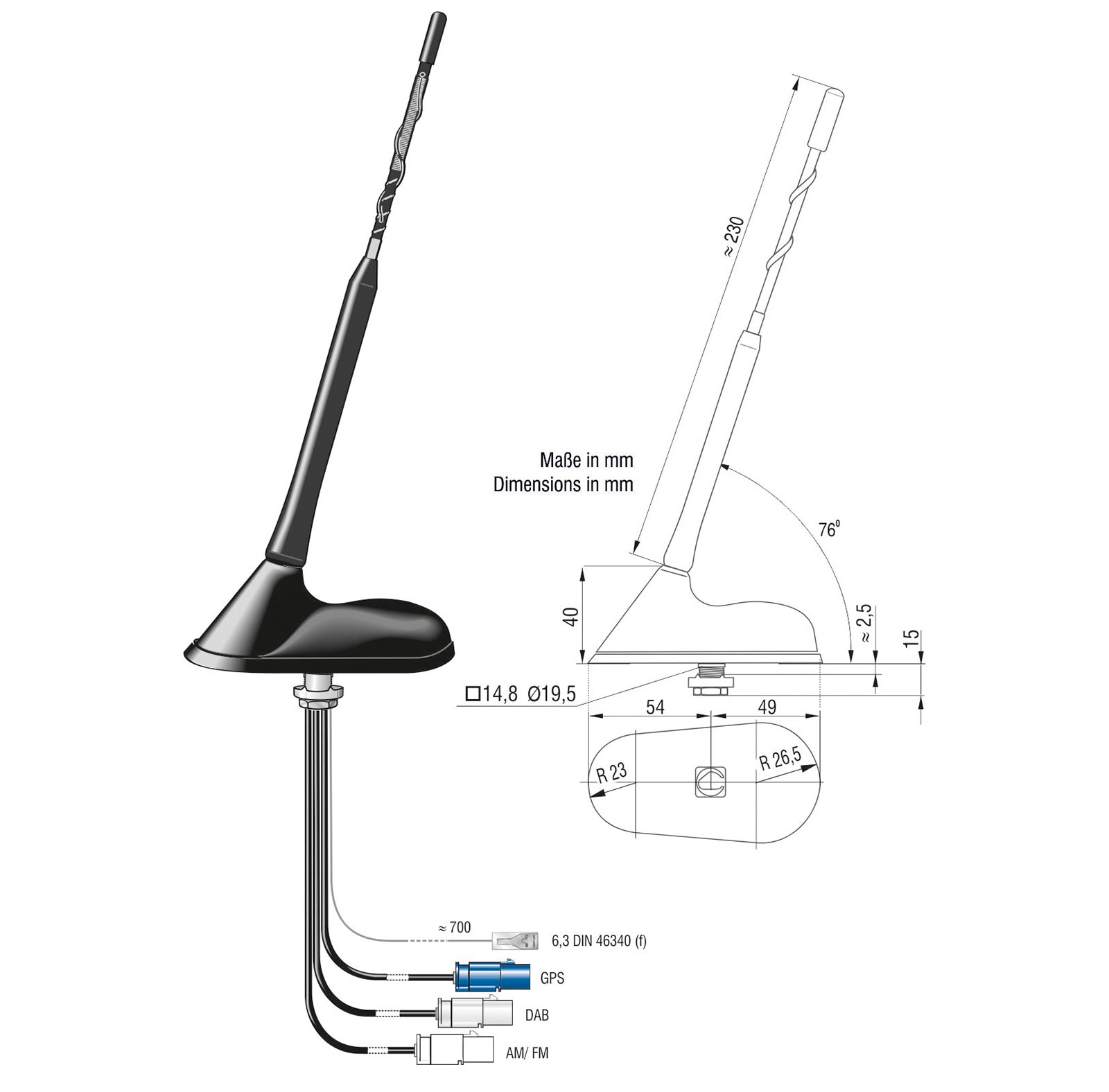

• Breite: 65 mm
• Höhe: 270 mm
• Länge: 104 mm
• Gewicht: 0,153 kg
• Schutzklasse: IP6k9k

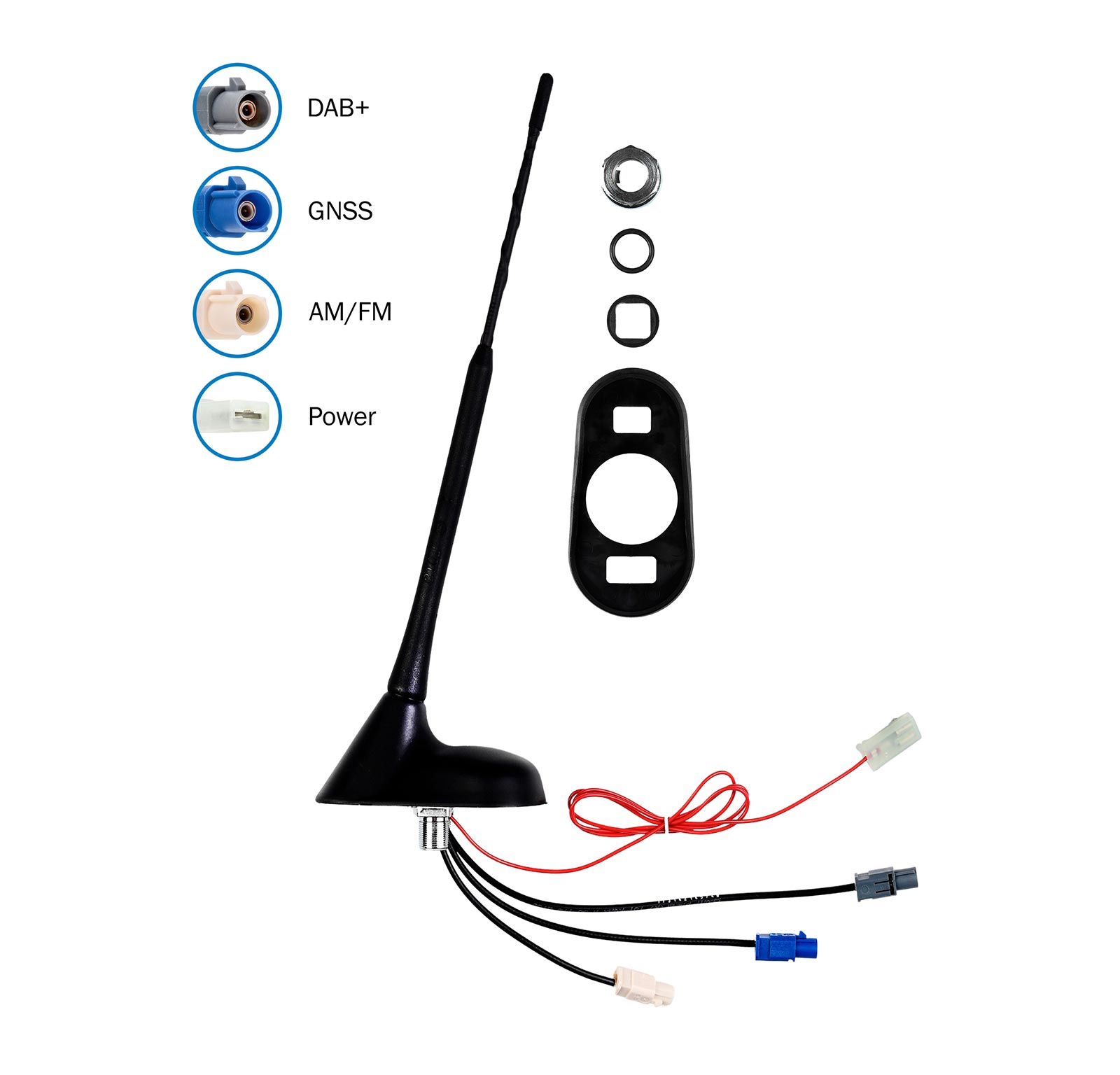

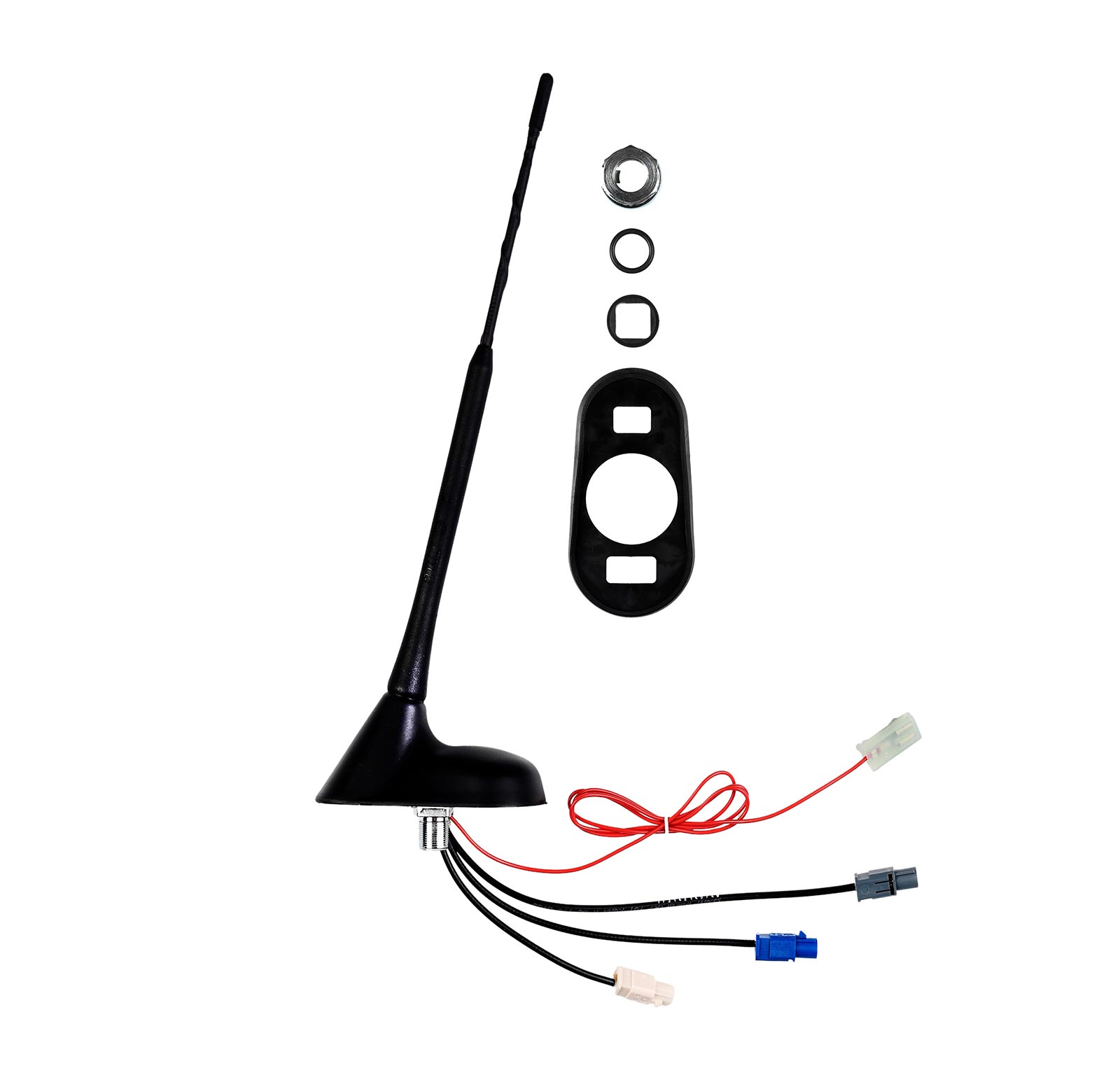

Lieferumfang:

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

Empfohlenes Zubehör:

• Ersatzstab: 4626.11

Varianten:

• 3761.01
• 3761.30

Hersteller
ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, DE, info@attb.de

Dokumente
Bedienungsanleitung
